Характеристики
| Диаметр оболочки | 16 мм |
|---|---|
| Тип | Одноконцевые (патронные) |
Как читать размеры патронного ТЭН: диаметр, длина, мощность, напряжение
Для патронного тэн (одноконцевого) главные параметры: диаметр корпуса, длина активной части, мощность и напряжение. Диаметр 16 мм - один из стандартных размеров патронных ТЭН. У трубчатых ТЭН по ГОСТ 13268-88 для диаметра 16 мм допуск оболочки +0,4/-0,2 мм - это ориентир по изготовлению самого нагревателя, а не зазор в посадочном отверстии. Длина может быть от 50 до 1300 мм (по каталогам производителей). Мощность и напряжение задаются в зависимости от задачи: например, для хотэнда 3D-принтера типичны комбинации 24В 40Вт или 12В 30-50Вт.
При подборе важно учитывать, что внутреннее сопротивление нагревателя связано с напряжением и мощностью по закону Ома. Для проверки старого патронного нагревателя используйте мультиметр проверка нагревателя: сопротивление должно соответствовать расчётному (не обрыв, не замыкание на корпус).
У некоторых производителей (например, Электронагрев-Казань) диапазон патронных ТЭН - диаметр 3-50 мм, длина до 1300 мм. Погружной нагреватель бака с резьбовым штуцером - один из вариантов исполнения, но для патронных ТЭН чаще используется посадка без резьбы, в глухое отверстие.
- Диаметр посадочного отверстия: минимальный зазор для плотной посадки, точное значение по данным производителя или чертежу
- Длина холодной зоны (негреющая часть со стороны вывода) - указывается в чертеже
- Мощность: для воды и слабых растворов - до 25.00 кВт (по ГОСТ), для хотэнда - десятки ватт
Где применяется патронный ТЭН 16 мм и в каком оборудовании
Патронный нагреватель диаметром 16 мм используется в лабораторном и аналитическом оборудовании, например в элементных анализаторах. Также это распространённый размер для хотэндов 3D-принтеров (FDM-печать): типовые варианты - картридж 24В 40Вт или картридж 12В 40Вт. Другой вариант применения - электропаяльник непрерывного нагрева: время разогрева до номинальной температуры не более 8 минут, перед началом жало подвергают лужению.
В технологических баках и емкостях с резьбовой муфтой патронный ТЭН применяется для нагрева воды и слабых кислотных/щелочных растворов. Нагреватель может комплектоваться резьбовым штуцером бака, но это опционально - в базовом исполнении выводы с одной стороны без резьбы.
Для подогрева масла в картере двигателя или подогрева антифриза чаще используются погружные нагреватели другого типа, но патронный ТЭН может применяться в составе предпусковых подогревателей как нагревательный элемент. В таких системах возможна термосифонная циркуляция: трубчатый электронагреватель греет охлаждающую жидкость, насос не требуется.
Подбор патронного ТЭН: что важно учесть
Подбор начинается с диаметра: патронный тэн 16 мм должен входить в посадочное отверстие с минимальным зазором - иначе ухудшается теплопередача; точное значение зазора уточняйте у производителя или по чертежу. Длина: активная часть (без холодной зоны) должна полностью находиться в нагреваемой среде. Мощность и напряжение: для воды и растворов - по стандартной сети, для хотэнда - 12В или 24В.
Уточните, нужен ли резьбовой штуцер (из латуни, нержавеющей или углеродистой стали) - это актуально для погружного нагревателя бака. Для хотэнда штуцер не требуется, там посадка в металлический блок. Встроенная термопара в патронный нагреватель доступна только при диаметре корпуса до 16 мм - это ограничение учитывайте при встраивании в компактные узлы.
- Сплав 2080 (нихром) для спирали - стандарт для высоких температур
- Нержавеющая сталь 304 для оболочки - для воды и слабых растворов
- Длина холодной зоны: чем короче, тем меньше неиспользуемый участок
Что мы можем сделать по заказу

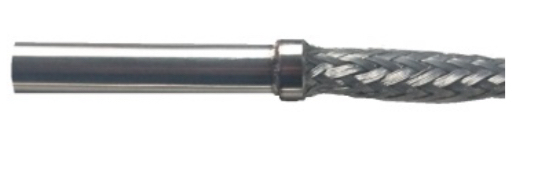

Патронные ТЭН делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода - берём из чертежа, образца или маркировки старого нагревателя. По заказу делаем: провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару.
Что прислать для расчёта патронного ТЭН
Для расчёта патронного нагревателя нужно прислать: диаметр нагревателя и диаметр посадочного отверстия (важно для зазора). Длина и длина холодной зоны - чтобы активная часть точно попала в зону нагрева. Мощность и напряжение - если их нет, подберём по среде. Тип вывода, длина провода, нужна ли защита. Рабочая температура и что нагреваем (вода, масло, антифриз, воздух). Модель оборудования или фото старого ТЭН с маркировкой - это поможет точнее повторить геометрию.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН 16 мм к моему оборудованию?
Если в оборудовании посадочное отверстие диаметром около 16 мм, то патронный ТЭН подходит. Уточните также длину и наличие холодной зоны.
Какой нужен зазор в отверстии для патронного ТЭН 16 мм?
ГОСТ 13268-88 задаёт допуск +0,4/-0,2 мм на диаметр самой оболочки трубчатого ТЭН - это не зазор для посадки. Зазор в отверстии для патронного ТЭН должен быть минимальным для хорошего теплового контакта; точное значение уточняйте у производителя или по чертежу.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, с защитой металлорукавом или оплёткой, возможен угловой вывод.
Как проверить старый патронный ТЭН?
Используйте мультиметр проверка нагревателя: измерьте внутреннее сопротивление - оно должно соответствовать расчётному из мощности и напряжения. Проверьте отсутствие замыкания на корпус.
Что прислать для расчёта патронного ТЭН?
Пришлите диаметр и длину, мощность и напряжение (если есть), длину холодной зоны, тип вывода, рабочую температуру, среду нагрева, фото или маркировку старого нагревателя.
Как читать размеры патронного ТЭН: диаметр, длина, мощность, напряжение?
Диаметр - это размер оболочки (16 мм). Длина - полная от торца до вывода, часто указывают длину холодной зоны. Мощность и напряжение задают электрическую нагрузку: например, 24В 40Вт.
