Характеристики
| Тип | патронный ТЭН |
|---|---|
| Диаметр | 20 мм |
Где применяется и в каком оборудовании
Патронный нагреватель диаметром 20 мм устанавливается в предпусковые подогреватели двигателя для подогрева антифриза или масла в картере. Также используется в лабораторных нагревателях и элементных анализаторах.
В технологических баках и емкостях с резьбовой муфтой нагреватель монтируется через резьбовой штуцер бака. Термосифонная циркуляция обеспечивает равномерный нагрев среды. Возможна встройка в mantle heater и нагревательную ленту.
- Предпусковые подогреватели двигателя
- Лабораторное и аналитическое оборудование
- Технологические баки и емкости с резьбовой муфтой
Как подобрать патронный ТЭН
Для подбора патронного ТЭН диаметром 20 мм учитывайте длину корпуса, мощность, напряжение и тип вывода. У патронных ТЭН есть необогреваемые участки: со стороны выводов 1,5-3 см, с глухой стороны 1 см. Вероятность безотказной работы зависит от удельной мощности и рабочей температуры.
У производителей (например, ПК «Марион») диапазон диаметров 6-25 мм, длина 40-3500 мм. Для вашего оборудования уточните посадочное отверстие: зазор между нагревателем и стенкой должен быть минимальным для эффективной теплопередачи.
Конструкция и варианты выводов

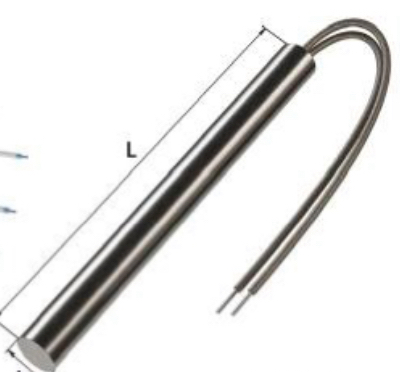

Корпус патронного ТЭН диаметром 20 мм обычно выполняется из нержавеющей стали (например, 304) или углеродистой стали. Внутри: нихромовая спираль, изолированная керамикой. Выводы могут быть выполнены проводом в термостойкой изоляции, металлорукавом, угловым выводом или резьбовым штуцером (М10-М27, G1/2, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали).
Встроенная термопара доступна только при диаметре корпуса до 16 мм, поэтому для диаметра 20 мм это исполнение не делаем.
Возможности изготовления по заказу
Патронные ТЭН делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя. По заказу: провод нужной длины, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец.
Для предпускового подогревателя двигателя или подогрева масла в картере можно заказать ТЭН с нестандартной длиной холодной зоны.
Особенности эксплуатации
Патронный нагреватель предназначен для нагрева воды и слабых кислотных/щелочных растворов через резьбовой штуцер бака. Максимальное рабочее давление жидкости не должно превышать 10 бар. При монтаже обеспечьте термосифонную циркуляцию или принудительное движение среды для отвода тепла.
Не допускайте работу на воздухе без жидкости: это приведет к перегреву и выходу из строя. Для проверки исправности используйте мультиметр: измерьте сопротивление нихромовой спирали и изоляцию между корпусом и выводами.
Что прислать для расчёта
Для расчёта патронного нагревателя предоставьте: диаметр и длину посадочного отверстия, мощность и напряжение, рабочую температуру и среду нагрева. Укажите тип вывода (провод, металлорукав, угловой вывод, штуцер) и длину провода.
Если есть старый ТЭН: пришлите фото с маркировкой или образец. Проверка старого нагревателя мультиметром (сопротивление, изоляция) также ускорит подбор.
- Диаметр нагревателя и посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН диаметром 20 мм к моему оборудованию?
Уточните посадочное отверстие: оно должно быть 20 мм или чуть больше. Также проверьте длину корпуса и тип вывода. Если у вас предпусковой подогреватель, лабораторный нагреватель или технологический бак: скорее всего подойдет.
Какой нужен зазор между нагревателем и отверстием?
Зазор должен быть минимальным для эффективной теплопередачи. Если отверстие больше, используйте переходную втулку или заказывайте ТЭН с увеличенным диаметром.
Можно ли сделать другой вывод или изменить длину провода?
Да, по заказу делаем любой тип вывода: провод, металлорукав, угловой вывод, штуцер. Длину провода и сечение подбираем под вашу задачу. Укажите это при заказе.
Как проверить старый патронный ТЭН перед заменой?
Используйте мультиметр: измерьте сопротивление между выводами и сопротивление изоляции между корпусом и выводами. Если обрыв или короткое замыкание: ТЭН неисправен.
Что прислать для расчёта нового ТЭН?
Пришлите диаметр и длину посадочного отверстия, мощность, напряжение, тип вывода, рабочую температуру и среду. Если есть старый ТЭН: фото с маркировкой или образец.
Какие выводы доступны для патронного ТЭН диаметром 20 мм?
Выводы: провод в термостойкой изоляции, металлорукав, угловой вывод, резьбовой штуцер (М10-М27, G1/2, G1, G1 1/4). Материал штуцера: латунь, нержавеющая или углеродистая сталь. Встроенная термопара для диаметра 20 мм не делается - эта опция доступна только при диаметре корпуса до 16 мм.
