Характеристики
| Тип | Патронный ТЭН (ТЭНП) |
|---|---|
| Диаметр | 6,35 мм |
Где применяется и в каком оборудовании
Патронный нагреватель диаметром 6,35 мм используется в предпусковых подогревателях двигателя: встраивается в блок цилиндров или патрубок системы охлаждения для подогрева антифриза. Также применяется в технологических баках и емкостях с резьбовой муфтой для нагрева воды и слабых кислотных/щелочных растворов. В электропаяльниках непрерывного нагрева такой ТЭН обеспечивает разогрев жала, а в лабораторном и аналитическом оборудовании: точный нагрев в компактных узлах.
В 3D-принтерах используется как картриджный нагреватель хотэнда: типичные параметры 12В 30-50Вт или 24В 40Вт. Для подогрева масла в картере двигателя применяется в составе электрических предпусковых подогревателей. Перед началом эксплуатации паяльника жало подвергают лужению.
Выводы: провод, металлорукав, угловой вывод, штуцер

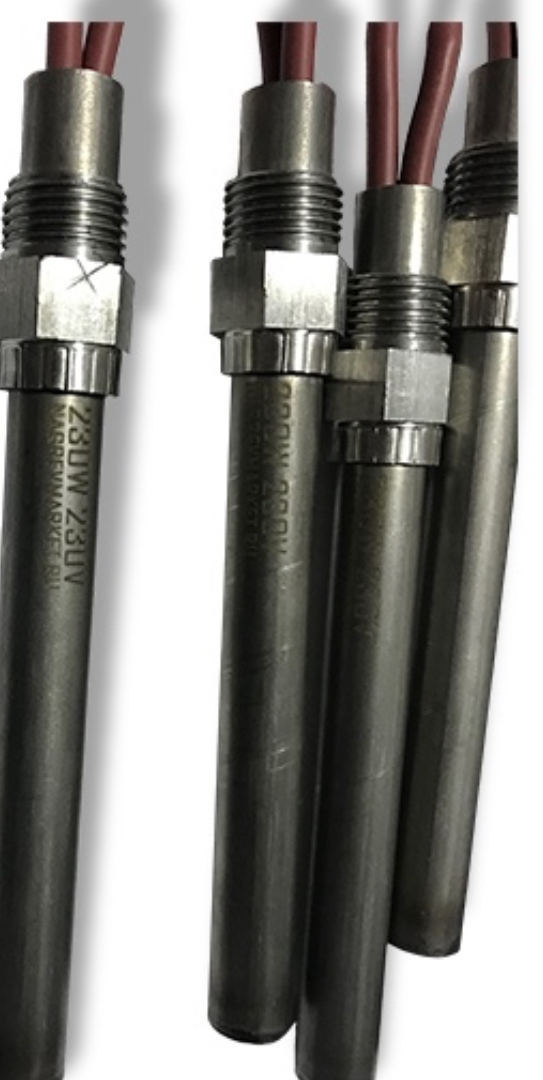

Выводы патронного ТЭН могут быть выполнены в нескольких вариантах: гибкий провод в термостойкой изоляции (нагревательный шнур), провод в металлической оплетке (металлорукав) для защиты от механических повреждений, угловой вывод для установки в ограниченном пространстве, а также резьбовой штуцер (М10-М27, G1/2, G3/4, G1, G1 1/4) из латуни, нержавеющей или углеродистой стали: под разные варианты резьбы технологических емкостей.
По заказу делаем провод нужной длины, защиту вывода металлорукавом или оплёткой, угловой вывод, а также встроенную термопару (доступна при диаметре корпуса до 16 мм). Для хотэнда 3D-принтера типичны открытые концы провода для подключения.
Как подобрать патронный ТЭН
Для подбора нужны: диаметр нагревателя и диаметр посадочного отверстия, длина и длина холодной зоны, мощность и напряжение, тип вывода и длина провода, рабочая температура и что нагреваем. По заказу делаем ТЭН по вашим размерам: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя.
Учитывайте, что встроенная термопара возможна только при диаметре корпуса до 16 мм: это ограничение актуально при встраивании в компактные лабораторные и измерительные узлы. Для подогрева антифриза или масла важна рабочая температура и среда. Также принимается во внимание рабочее давление бар в системе.
Конструкция патронного ТЭН
Патронный ТЭН (ТЭНП) представляет собой цилиндрический металлический корпус из нержавеющей стали, внутри которого расположена нихромовая спираль, изолированная от корпуса. Такая конструкция обеспечивает равномерный нагрев и компактность. В паяльниках непрерывного нагрева (например, ЭПСН-65Вт/220В) используется керамический или нихромовый нагревательный элемент, регулирующий мощность.
В хотэнде 3D-принтера применяется керамический сердечник. Для подогрева масла в картере или антифриза используются нагревательные элементы (ТЭН, свечи, плиты).
Проверка и диагностика старого ТЭН
Чтобы проверить старый патронный нагреватель, используйте мультиметр: измерьте сопротивление между выводами: оно должно соответствовать расчётному по мощности и напряжению. Также проверьте сопротивление изоляции между выводом и корпусом: оно должно быть высоким (мегаомы).
Если нагреватель не греется, возможен обрыв нихромовой спирали или короткое замыкание на корпус. Сравните маркировку с фактическими параметрами. Для точной диагностики можно измерить ток в рабочей цепи.
Что прислать для расчёта
Для точного расчёта патронного ТЭН пришлите: диаметр посадочного отверстия, длину нагревателя и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, нужна ли защита вывода, рабочую температуру и что нагреваете. Также желательно указать модель оборудования или прислать фото старого ТЭН с маркировкой.
Если есть образец старого нагревателя, можно измерить его параметры мультиметром: сопротивление и изоляцию. Это поможет точнее подобрать аналог.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Для проверки совместимости нужны диаметр посадочного отверстия, длина, мощность и тип вывода. Если параметры совпадают с вашими, ТЭН подходит. Пришлите чертёж или маркировку старого нагревателя: мы проверим.
Какой нужен зазор между корпусом ТЭН и посадочным отверстием?
Конкретной цифры зазора для этого диаметра в характеристиках нет: значение зависит от материала стенки и условий эксплуатации. Сообщите диаметр посадочного отверстия: подберём нагреватель под него.
Можно ли сделать другой вывод или изменить длину провода?
Да, по заказу делаем любой тип вывода: провод, металлорукав, угловой вывод, штуцер. Длину провода также можно изменить под ваши требования. Укажите нужные параметры в заказе.
Как проверить старый патронный ТЭН перед заменой?
Используйте мультиметр: измерьте сопротивление между выводами и между выводом и корпусом. Если сопротивление изоляции низкое (менее 1 МОм) или обрыв, нагреватель неисправен. Сравните мощность с маркировкой.
Что прислать для расчёта нового патронного ТЭН?
Пришлите диаметр и длину нагревателя, длину холодной зоны, мощность, напряжение, тип вывода, длину провода, рабочую температуру и среду. Желательно фото старого ТЭН с маркировкой или чертёж.
Какие бывают варианты выводов: провод, металлорукав, угловой вывод, штуцер?
Провод в термостойкой изоляции: для гибкого подключения. Металлорукав защищает от повреждений. Угловой вывод удобен в стеснённых местах. Резьбовой штуцер (М10-М27, G1/2 и др.): для встраивания в бак через муфту. Выбор зависит от конструкции оборудования.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
