Характеристики
| Тип | ТЭНП (энп нагреватель) |
|---|---|
| Диаметр | 8 мм |
| Мощность | 0,5 кВт |
| Напряжение | 220 В |
Где применяется и в каком оборудовании
Патронный ТЭН ТЭНП8.33.0,5.220 устанавливается в технологические баки и емкости с резьбовой муфтой (вода, слабые кислотные/щелочные растворы), лабораторное и аналитическое оборудование, элементные анализаторы и электропаяльники непрерывного нагрева.
Встраивается в оборудование с посадочным отверстием 8 мм.
- Технологические баки и емкости с резьбовой муфтой
- Лабораторное и аналитическое оборудование
- Электропаяльник непрерывного нагрева
Удельная мощность и выбор под задачу
Удельная мощность патронного ТЭН влияет на скорость нагрева и максимальную температуру. Для ТЭНП8.33.0,5.220 удельная мощность составляет 0,5 кВт при 220 В. Выбор под задачу определяется рабочей температурой и средой: для подогрева антифриза или масла в картере требуется меньшая удельная мощность, чем для нагрева воды в технологической емкости.
Вероятность безотказной работы зависит от удельной мощности и рабочей температуры. Для воды или слабых растворов достаточно 0,5 кВт, для высокотемпературных процессов (например, в элементных анализаторах) может потребоваться другой типоразмер.
Конструктивные особенности и исполнения

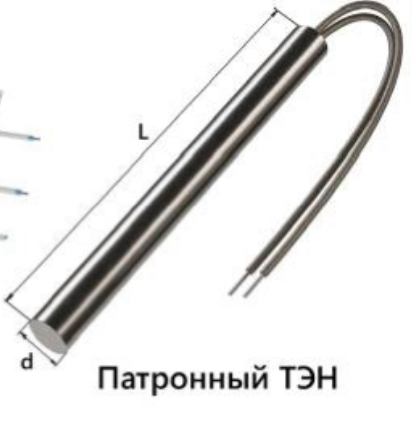

Нагревательный элемент изготовлен из материала с высоким удельным электрическим сопротивлением, электроизоляция – периклаз (MgO). Корпус имеет необогреваемые участки по торцам: со стороны выводов 1,5-3 см, с глухой стороны – 1 см.
По заказу делаем: провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару (до 16 мм). Возможно исполнение с термопарой для контроля температуры в компактных узлах.
- Провод в термостойкой изоляции
- Защита вывода металлорукавом
- Угловой вывод
- Резьбовой штуцер (M10-M27, G1/2-G1 1/4)
- Встроенная термопара до 16 мм
Совместимость с посадочными местами
Диаметр 8 мм требует посадочного отверстия с небольшим зазором для плотной посадки. Патронные ТЭН комплектуются резьбовыми штуцерами из латуни, нержавеющей или углеродистой стали под разные варианты резьбы.
Для установки в бак через муфту с внутренней резьбой G 1 1/2 дюйма (размер ключа 60 мм) максимальное рабочее давление жидкости – 10 бар. При подогреве антифриза или масла в картере важно учитывать термосифонную циркуляцию.
Что прислать для расчёта
Для подбора патронного ТЭН или замены старого нагревателя необходимы: диаметр нагревателя и посадочного отверстия, длина и длина холодной зоны, мощность и напряжение, тип вывода и длина провода, нужна ли защита, рабочая температура и среда нагрева.
Также желательно прислать модель оборудования или фото старого ТЭН с маркировкой. Это позволит точно определить типоразмер и исполнение (например, с термопарой или без).
- Диаметр и длина
- Мощность и напряжение
- Тип вывода и длина провода
- Рабочая температура и среда
- Модель оборудования или фото старого ТЭН
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли ТЭНП8.33.0,5.220 к моему оборудованию?
Проверьте посадочное отверстие диаметром 8 мм. Если в вашем оборудовании используется патронный нагреватель с таким диаметром и напряжением 220 В, то подходит. Для точной совместимости уточните мощность и наличие термопары.
Какой нужен зазор в отверстии для установки?
Рекомендуется небольшой зазор между корпусом ТЭН и стенкой отверстия для плотной посадки и эффективной теплопередачи. При большом зазоре снижается теплоотдача и возможен перегрев.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, а также угловой вывод, защиту металлорукавом или оплёткой. Укажите требуемые параметры при заказе.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление между выводами (должно соответствовать паспортным данным) и проверьте изоляцию между выводом и корпусом – должно быть не менее 1 МОм. Осмотрите на наличие трещин или коррозии.
Что прислать для расчёта нового патронного ТЭН?
Пришлите диаметр и длину старого нагревателя, мощность и напряжение, тип вывода и длину провода, рабочую температуру и среду (вода, масло, воздух). Желательно фото с маркировкой или модель оборудования.
Как выбрать удельную мощность патронного ТЭН под задачу?
Удельная мощность зависит от требуемой температуры и среды. Для воды и слабых растворов достаточно 0,5 кВт, для высокотемпературных процессов (например, в элементных анализаторах) может потребоваться 1-2 кВт. Учитывайте также рабочее давление и термосифонную циркуляцию.
