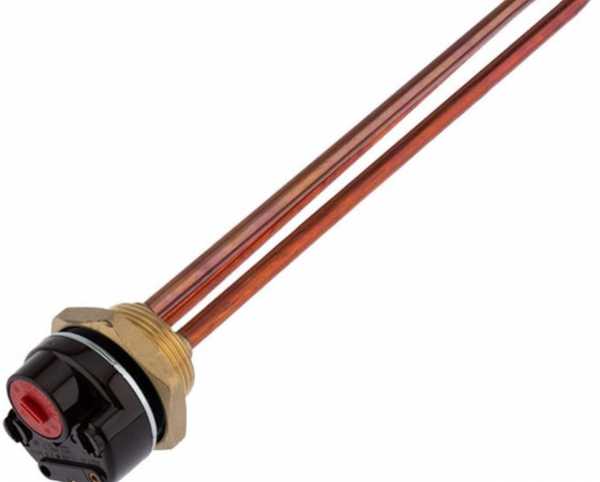

Характеристики
| Модель водонагревателя | ARISTON PROI ECO ABS PW80V |
|---|---|
| Тип | ТЭН |
| Назначение | для водонагревателя |
Где применяется и в каком оборудовании
Блок ТЭН для водонагревателя ARISTON PROI ECO ABS PW80V используется в проточных электроводонагревателях ZOTA InLine с трёхфазным подключением и регулировкой 30-70°C для горячего водоснабжения без бака-накопителя.
Для бойлеров косвенного нагрева с электродогревом (например, Taurus Metalac MAX) применяется блок тэн для бойлера мощностью 1,5-3 кВт, 220В однофазный, резьба 1 1/2", монтаж во фланец для чистки.
В подогревателях бассейнов Pahlen Compact и Hi-Flow ставятся блоки до 18 кВт, корпус AISI-316, титановый нагревательный элемент, резьба 1" или переходник на трубу 50 мм, обязателен датчик потока.
В подогревателях Elecro Flow Line: блок 12-15 кВт, 400В трёхфазный, корпус и нагреватель из титана под хлорированную и солёную воду.
Подбор блока ТЭН
Подбор блока ТЭН для водонагревателя ARISTON PROI ECO ABS PW80V ведётся по параметрам: мощность, напряжение, число элементов, погружная длина, присоединение (резьба или фланец).
Удельная мощность на поверхности ТЭН для воды проточной до 100°C: 8-12 Вт/см², для стоячей воды в баке: 3-5 Вт/см². При хорошей циркуляции допускается пик 15 Вт/см².
Для расчёта времени нагрева бака ГВС используют ΔT и объём, а не бытовой ориентир 1 Вт/л - он не подходит для промышленных ёмкостей.
По заказу делаем съёмные ТЭН, с изоляцией или покрытием, а также комплектуем фланцем, гильзой под датчик, клеммной коробкой или термостатом.
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера при производстве пластиковых изделий. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Для энергетического предприятия в Казахстане изготовили блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Материалы оболочки и защита
Оболочка ТЭН по ГОСТ 13268-88: сталь 10 - для воздуха/масла (не вода); AISI 304/08Х18Н10 - для воды и пара; 12Х18Н10Т - для пищевых и агрессивных сред; 316L/Inconel - для агрессивной химии; чистый титан - для хлорированной, солёной воды и гальванических ванн.
Для защиты от коррозии баков и ТЭН применяют жертвенные аноды (магний, цинк, алюминий). При средней жёсткости воды чистка бойлера и ТЭН раз в 8-12 месяцев, при высокой - каждые 4-6 месяцев.
В паспортах ТЭНБ обозначение «Ч»: оболочка из углеродистой стали 08КП, «НЧ»: из нержавеющей 08Х18Н10Т.
Конструктивные особенности
Стандартно ТЭН в блоке запрессованы. По заказу делаем съёмные элементы с изоляцией или покрытием - исполнение определяет задача заказчика.
Длина пути утечки тока между оболочкой и контактным устройством: не менее 3,0 мм. Торцы ТЭН для напряжения свыше 48В оснащаются изоляторами для исключения поверхностного разряда.
Условия хранения блока: закрытые помещения, температура 0…+40°C, влажность до 80% при +25°C.
Что прислать для расчёта
Для точного подбора блока ТЭН для водонагревателя ARISTON PROI ECO ABS PW80V необходимо указать: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки.
Также приложите модель оборудования или фото старого блока с биркой - это ускорит подбор.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок тэн для бойлера к моему оборудованию?
Проверьте по модели водонагревателя ARISTON PROI ECO ABS PW80V. Если оборудование другое, пришлите фото старого блока с биркой - подберём аналог.
Из какой стали делается блок ТЭН?
По заказу изготавливаем из AISI 304/08Х18Н10 для воды, 12Х18Н10Т для пищевых сред, 316L или титана для солёной и хлорированной воды.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Ремонт блока возможен заменой отдельных ТЭН, если они съёмные. По заказу делаем блоки со съёмными элементами, с изоляцией или покрытием.
Как проверить старый блок перед заказом?
Измерьте сопротивление изоляции и целостность цепи каждого ТЭН. Сравните мощность, напряжение и погружную длину с параметрами на бирке.
Что прислать для расчёта блока?
Укажите: что нагреваете и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока.
Подходит ли блок для промышленного водонагревателя и СЭВ?
Да, блок ТЭН для водонагревателя ARISTON PROI ECO ABS PW80V применяется в промышленных баках ГВС и системах электронагрева воды (СЭВ) с фланцевым или резьбовым подключением.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
