Характеристики
| Назначение | Паровые стерилизаторы, автоклавы, дистилляторы |
|---|---|

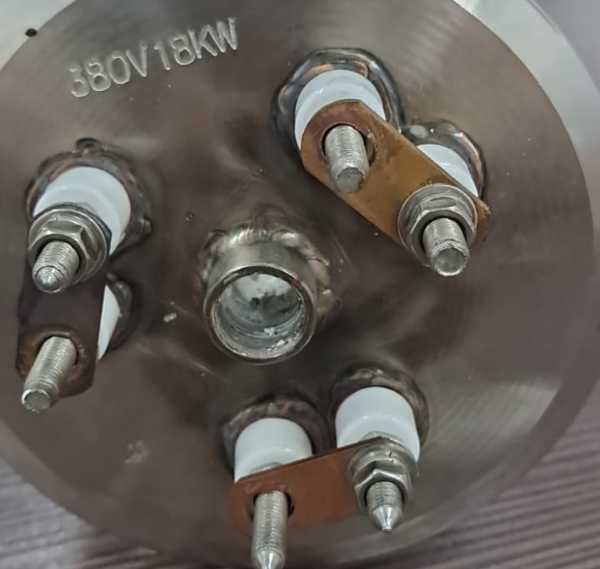

| Тип | Блок ТЭН (ТЭНБ) с несколькими трубчатыми электронагревателями |
| Исполнение | Запрессованные или съёмные ТЭН, по заказу |
| Комплектация | Фланец/пробка, гильза под датчик, колпак, термостат (по согласованию) |
Где применяется и в каком оборудовании
Тэны для парового стерилизатора работают в паровых стерилизаторах и автоклавах, где требуются режимы стерилизации при 132 °C или 120 °C. Также ставятся в дистилляторы серии ДЭ-10/ДЭ-25, водяные бани, парогенераторы для сауны.
В автоклаве ВК-75 суммарная мощность блока до 6-6,5 кВт при камере 75 л. В дистилляторах ДЭ-25/АЭ-25 используется блок из шести ТЭН по 2,5 кВт, резьба М14×1,5. В лабораторных водяных банях нагреватель 1,5 кВт, обязательно закрыт слоем воды 2-3 см.
Блок ТЭН применяется и в пищеварочных котлах, гладильных прессах, пароконвектоматах. В пароконвектоматах бойлерного типа отдельный ТЭН парогенератора, инжекторного - воздушные ТЭН.
- Паровой стерилизатор (автоклав): до 0,27 МПа
- Дистиллятор ДЭ-10/ДЭ-25: 2,5 кВт/220В, резьба М14×1,5
- Лабораторная водяная баня: 1,5 кВт, до 100°C
- Пароконвектомат: воздушные ТЭН до 24 кВт, парогенератор до 18 кВт
Что важно в блоке для стерилизатора
Для парового стерилизатора главное - не допустить плёночного кипения. По ГОСТ 13268-88 допустимая удельная поверхностная мощность в паре 2,0-2,5 Вт/см². Превышение ведёт к прогару оболочки.
Материал оболочки согласовываем под среду, обычно нержавеющая сталь. При высокой жёсткости воды возможен "сухой" ТЭН в гильзе - он изолирован от среды и не зарастает накипью.
В блоке "звезда" мощность каждой ветви должна быть одинаковой, иначе перекос нагрузки по фазам. Монтаж под напряжением - только с группой по электробезопасности не ниже третьей.
Как подобрать блок ТЭН
Подбираем тэн для парогенератора по мощности, напряжению и присоединению. Учитываем число элементов в блоке, материал оболочки, наличие гильзы под датчик.
Для варочных котлов серии КПЭМ-ХХХ-ОМП комплектуем 3-4 блоками ТЭН. Для гладильных прессов с электронагревом - по рабочей длине валка и температуре глажения.
Если нужен ремонт, по заказу делаем съёмные ТЭН. Стандартно ТЭНы запрессованы, съёмные удобны для обслуживания без замены всего блока.
- Погружная длина и место установки
- Мощность, напряжение, число элементов
- Тип присоединения: резьба или фланец
- Наличие гильзы под термостат
Из нашей практики
Блок 13,5 кВт для водяной рубашки экструдера производства пластиковых изделий. Три U-образных ТЭН по 4,5 кВт, каждый на свою фазу, трубка Ø13 мм из AISI 304. Водяная рубашка не позволяет перегреть зону пластикации.
Что прислать для расчёта
Присылайте данные: что нагреваем и до какой температуры; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружную длину и место установки; модель оборудования или фото старого блока с биркой.
По этим параметрам соберём блок ТЭН под вашу задачу, включая фланец, гильзу под датчик или клеммную коробку.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли блок ТЭН к моему автоклаву?
Нужно сверить мощность, напряжение, присоединительный размер и погружную длину. Для автоклава ВК-75 суммарная мощность до 6-6,5 кВт, рабочее давление до 0,27 МПа. Пришлите модель или фото бирки.
Из какой стали делаете ТЭН?
Обычно нержавеющая сталь. Для агрессивных сред или "сухого" ТЭН в гильзе материал подбираем по задаче.
Можно ли сделать съёмные ТЭН вместо запрессованных?
Да, по заказу делаем съёмные ТЭН в блоке. Это упрощает ремонт, но конструктив зависит от вашего оборудования и доступности места для замены.
Как проверить старый блок ТЭН?
Измерьте сопротивление каждого элемента, проверьте изоляцию на корпус и целостность оболочки. Сравните мощность с паспортом. Если есть прогар или подтёки - блок меняют.
Что прислать для расчёта?
Данные: нагреваемая среда и температура, присоединение (резьба/фланец), мощность, напряжение, число элементов, погружная длина и место установки. Желательно фото старого блока с биркой.
Чем отличается блок для стерилизатора от блока для парогенератора?
Для стерилизатора важны режимы 132 °C/0,2 МПа и 120 °C/0,11 МПа, нагрузка q=2,0-2,5 Вт/см². Для парогенератора бойлерного типа требуются ТЭН большей мощности с защитой от накипи.
