Характеристики
| Модель оборудования | Effegibi Nuvola 90 |
|---|---|
| Тип | ТЭН |
| Назначение | для парогенератора |
| Категория | Тэны для парогенератора |
Где применяется и в каком оборудовании

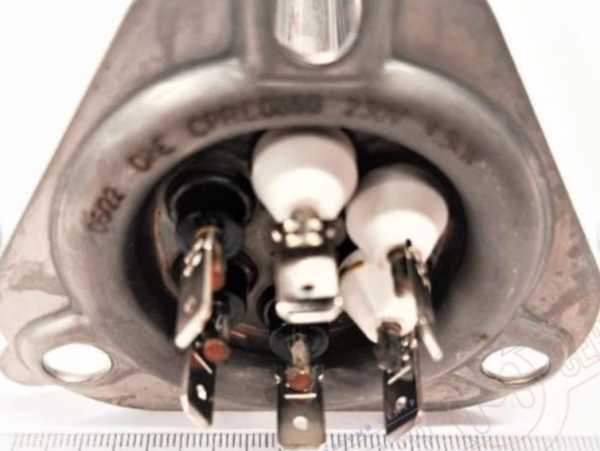

Данный ТЭН предназначен для парогенератора Effegibi Nuvola 90. В целом блоки ТЭН для парогенераторов применяются в пароконвектоматах бойлерного типа (например, RETIGO O611bc, Gabino Combi 2011b), парогенераторах для бань (Harvia, Tylo), автоклавах и промышленных гладильных прессах. Парогенераторы для бань часто выполняются отдельно от каменки, есть совмещённые комби-модели (каменка+парогенератор). В пароконвектоматах инжекторного типа (RETIGO O1221i+) парообразование происходит иначе.
Особенности работы в парогенераторе: нагрузка при кипении и накипь
В парогенераторе ТЭН работает в условиях пузырькового кипения. Это приводит к повышенному накипеобразованию, особенно на жёсткой воде. Для снижения накипи рекомендуется использовать дистиллированную воду или устанавливать датчик уровня и электрод уровня для предотвращения оголения ТЭН. Допустимая удельная мощность q в проточной чистой воде до 100°C при хорошей циркуляции составляет 8-12 Вт/см² (пик 15).
Подбор ТЭН для парогенератора
При подборе блока ТЭН для парогенератора учитывают мощность, напряжение, число фаз. Для равномерного распределения нагрузки по фазам количество подключаемых ТЭН должно быть кратным 3. В трёхфазной сети блоки на 220В собирают в схему «звезда», на 380В - в «треугольник». Мощность каждой ветви звезды должна быть одинаковой, иначе перекос фаз. Номинальные напряжения ТЭН по ГОСТ 13268-88: 12, 24, 36, 42, 48, 60, 127, 220, 380 В.
Из нашей практики
Для производства пластиковых изделий изготавливали блок 13,5 кВт для водяной рубашки экструдера. Три U-образных ТЭН по 4,5 кВт, по одному на фазу, трубка Ø13 мм AISI 304.
Конструктивные исполнения и опции
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием, в том числе для пищевого контакта. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Что прислать для расчёта
Для расчёта ТЭН для парогенератора необходимо прислать: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
ТЭН предназначен для парогенератора Effegibi Nuvola 90. Для другого оборудования требуется уточнение параметров. Пришлите модель или фото старого блока с биркой для расчёта.
Из какой стали изготовлен ТЭН?
Материал подбираем под задачу - стандартно углеродистая или нержавеющая сталь, например AISI 304. Уточните среду и требования при заказе.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Ремонт возможен только заменой блока.
Как проверить старый блок?
Измерьте сопротивление изоляции и целостность спирали. Сравните мощность и напряжение с паспортными данными. Пришлите фото бирки для точной замены.
Что прислать для расчёта?
Для расчёта необходимы: что нагреваем и до какой температуры, присоединение (резьба/фланец), мощность, напряжение, число элементов, погружная длина, модель оборудования или фото старого блока.
Как нагрузка при кипении и накипь влияют на работу ТЭН?
При кипении образуются пузырьки, что увеличивает накипеобразование. Это снижает теплоотдачу и может привести к перегреву. Рекомендуется использовать дистиллированную воду и датчик уровня для предотвращения сухого хода.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
