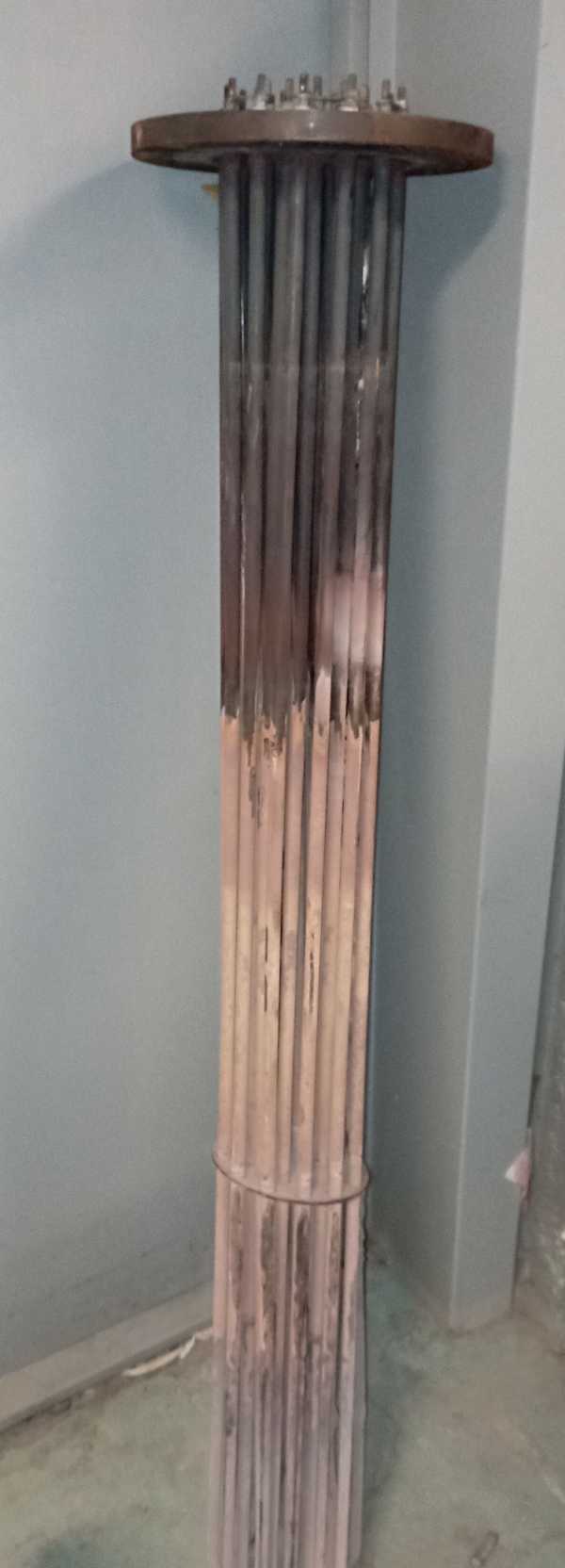

Характеристики
| Тип | Трубчатый электронагреватель (ТЭН) |
|---|---|
| Назначение | Парогенератор |
| Рабочая среда | Пар, вода |
Где применяется и в каком оборудовании
ТЭН для парогенератора используется в автоклавах (ВК-75, бытовые и полупромышленные), пищеварочных котлах КПЭ/КПЭСМ/КПЭМ, пароконвектоматах (например, Gabino Combi 2011b), аквадистилляторах (АЭ-4, АЭ-25), лабораторных водяных банях. Также применяется в пастеризаторах, гладильных прессах и другом оборудовании с парообразованием бойлерного типа.
В пароконвектоматах и автоклавах ТЭН работает в режиме кипения, поэтому критична удельная поверхностная мощность.
- Автоклав ВК-75: до 6,5 кВт, давление 0,27 МПа
- Пищеварочные котлы: 3-4 блока ТЭН в рубашке
- Аквадистиллятор АЭ-4: 1 ТЭН 3 кВт/220В
- Пароконвектомат: ТЭН парогенератора 18 кВт
Подбор ТЭН для парогенератора
Основной параметр - удельная поверхностная мощность (Вт/см²). Для паровой среды по ГОСТ 13268-88 допустимо 2,0-2,5 Вт/см². Превышение ведёт к плёночному кипению: пузырь пара изолирует оболочку от воды, наступает перегрев и прогар.
При жёсткой воде или загрязнённой среде рекомендуется сухой ТЭН (в гильзе) - он полностью изолирован от накипи. Для бойлерного типа парообразования важно обеспечить равномерное распределение нагрузки по фазам (количество ТЭН кратно 3).
Учитывайте рабочее давление пара и температуру: по активной длине ТЭН отклонение от рабочей температуры не более ±16% на прямых участках.
- Определите среду (вода, пар, раствор)
- Рассчитайте мощность по тепловому балансу
- Выберите присоединение (резьба или фланец)
- Укажите погружную длину и место установки
Из нашей практики
Для производства пластиковых изделий изготовлен блок 13,5 кВт для водяной рубашки экструдера. Блок состоит из трёх U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, по одному на фазу. Такая компоновка обеспечивает равномерную нагрузку по фазам и стабильное парообразование.
Конструктивные возможности и эксплуатация
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Для контроля изоляции в холодном состоянии используйте мегаомметр с напряжением не менее 500В. Длина пути утечки тока между оболочкой и контактом должна быть не менее 3,0 мм. Торцы ТЭН на напряжение свыше 48В оснащаются изоляторами для исключения поверхностного разряда.
В паспортах ТЭНБ указывают допустимые параметры. При эксплуатации следите за уровнем воды: минимальный слой над ТЭН - 2-3 см для лабораторных баней, для автоклавов - по инструкции.
Что прислать для расчёта
Для точного подбора блока ТЭН для парогенератора сообщите: что нагреваем и до какой температуры, тип присоединения (резьба или фланец с размерами), требуемую мощность, напряжение, число элементов, погружную длину и место установки. Желательно приложить модель оборудования или фото старого блока с биркой.
- Нагреваемая среда и температура
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли тэн для парогенератора к моему оборудованию?
Для определения совместимости сравните параметры: мощность, напряжение, присоединение и погружную длину с характеристиками вашего парогенератора. Если есть сомнения, пришлите данные для расчёта.
Из какой стали изготавливаются ТЭН для парогенератора?
В названии материал не указан. Для пара и воды обычно применяют нержавеющую сталь, точную марку подбираем под давление, температуру и жёсткость воды при расчёте.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартные блоки ТЭН запрессованы и неразборные. По заказу мы делаем съёмные ТЭН с возможностью замены. Уточните при заказе.
Как проверить старый блок ТЭН перед заменой?
Проверьте сопротивление изоляции мегаомметром (не менее 500В) между оболочкой и контактами. Измерьте сопротивление ТЭН и сравните с номиналом. Осмотрите на наличие накипи и коррозии.
Что прислать для расчёта нового блока ТЭН?
Необходимы: нагреваемая среда и температура, тип присоединения (резьба/фланец с размерами), мощность, напряжение, число элементов, погружная длина, место установки, модель оборудования или фото старого блока.
Как нагрузка при кипении влияет на срок службы ТЭН?
Превышение удельной поверхностной мощности (более 2,5 Вт/см²) вызывает плёночное кипение - паровая плёнка перегревает оболочку, что приводит к прогару. Соблюдение норм ГОСТ 13268-88 продлевает ресурс.
