Характеристики
| Изделие | Тэн |
|---|---|
| Назначение | автоклав |
| Каталожное наименование | Тэн для автоклава |
| Тип | Тэн для автоклава |
Где применяется и в каком оборудовании
Тэн для автоклава ставят в оборудование, где нагрев идёт через воду, пар или рубашку. Это бытовые и полупромышленные автоклавы для консервирования, паровые стерилизаторы, аквадистилляторы, пастеризаторы и лабораторные бани.
- Автоклавы для консервирования: 2 кВт на 32 банки 0,5 л, 3 кВт на 40 банок, 9 кВт в полупромышленных моделях, 220 В.
- Дистилляторы ДЭ-10, ДЭ-25, АЭ-25 для получения дистиллированной воды: блок из нескольких ТЭН по 2,5 кВт/220 В, нержавеющая сталь, резьба М14×1,5.
- Паровой стерилизатор ВК-75: суммарная мощность до 6-6,5 кВт, камера 75 л, рабочее давление пара до 0,27 МПа.
- Лабораторные водяные бани: встроенный нагреватель 1,5 кВт, диапазон до 100 °C, ТЭН закрыт слоем воды 2-3 см.
Что важно в блоке для дистилляторов, стерилизаторов и автоклавов
В дистилляторах, стерилизаторах и автоклавах нагрев часто идёт через колбу нагревателя или гильзу. Такой сухой нагрев изолирует ТЭН от среды и защищает от накипи, если вода жёсткая или загрязнённая.
Для паровых режимов используют тэн для парогенератора с допустимой нагрузкой 2,0-2,5 Вт/см². Превышение даёт плёночное кипение и прогар оболочки. В проточной чистой воде до 100 °C нагрузка выше - 8-12 Вт/см².
По паспортам блоков ТЭНБ оболочка из стали 08кп держит давление до 4,5 атм, из нержавеющей стали 08Х18Н10Т - до 6 атм, точное значение для вашего автоклава уточняем по паспорту. Для насыщенного пара важна температура: 132 °C при 0,2 МПа, 120 °C при 0,11 МПа.
Как подобрать ТЭН для автоклава
Сначала смотрите присоединение: резьба или фланец. У блочных ТЭН стандартная резьба фланца 2,5 дюйма, с обратной стороны шестигранник под ключ. У одиночных элементов для дистилляторов резьба М14×1,5.
Затем мощность и напряжение. Для бытового автоклава на 220 В достаточно 2-3 кВт, для полупромышленного - 9 кВт. Число элементов в блоке обычно 2, 3 или 3×2, 3×3, 3×4 для равномерной нагрузки по фазам.
Уточните погружную длину и место установки. Если есть старый блок - сверяйте геометрию и материал оболочки: для агрессивных сред нужна сталь 12Х18Н10Т.
Из нашей практики
Для производства пластиковых изделий делали блок 13,5 кВт для водяной рубашки экструдера. В блоке три U-образных ТЭН по 4,5 кВт, по одному на фазу, трубка Ø13 мм AISI 304.
Проверка и ремонт блока ТЭН

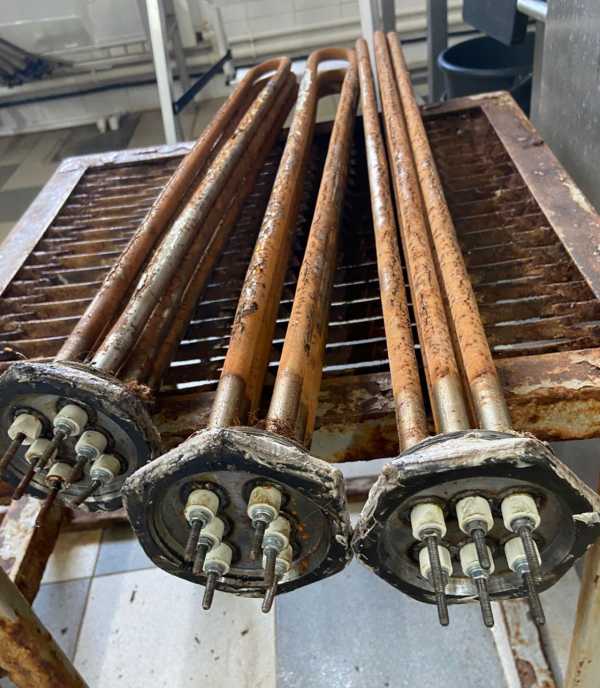

Старый блок проверяют замером сопротивления изоляции и целостности оболочки. Осмотрите контакты и резьбу: следы перегрева, накипь, прогар - причина замены.
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - исполнение определяет задача. В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Что прислать для расчёта
Если есть старый блок - пришлите фото бирки и замеры. По ним видно резьбу, мощность и материал. Для нестандартных сред укажите состав раствора и концентрацию. Отметьте, нужна ли гильза под датчик уровня.
- Что нагреваем и до какой температуры: вода, раствор, пар, масло.
- Присоединение: резьба или фланец, размер.
- Мощность, напряжение, число элементов.
- Погружная длина и место установки.
- Модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли ТЭН к моему оборудованию?
Нужно сверить присоединение, мощность, напряжение и погружную длину. Пришлите модель оборудования или фото старого блока с биркой.
Из какой стали делают ТЭН для автоклава?
В названии карточки материал не указан. Для дистилляторов и агрессивных сред обычно используют нержавеющую сталь, например 12Х18Н10Т. Уточняйте по старому блоку.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные, с изоляцией или покрытием - исполнение зависит от задачи.
Как проверить старый блок ТЭН?
Замерьте сопротивление изоляции и целостность оболочки, осмотрите контакты, резьбу, следы накипи и прогара. Сравните мощность и присоединение с новым.
Что прислать для расчёта?
Что нагревается и до какой температуры, присоединение, мощность, напряжение, погружную длину, модель оборудования или фото старого блока.
Что важно в блоке для дистилляторов, стерилизаторов и автоклавов?
Важны рабочее давление, допустимая нагрузка на ТЭН, материал оболочки и способ нагрева. Сухой нагрев через колбу защищает от накипи, а для насыщенного пара нужна q 2,0-2,5 Вт/см².
