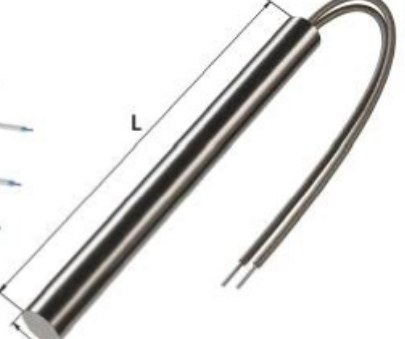

Характеристики
| Тип | патронный ТЭН |
|---|---|
| Модель | HT 11 |
| Напряжение | 105В / 220В |
| Мощность | 400 Вт |
Где применяется и в каком оборудовании
По паспортам ТЭНП, патронные ТЭН применяются в предпусковых подогревателях двигателя (подогрев антифриза с термосифонной циркуляцией), технологических баках и емкостях с резьбовой муфтой для нагрева воды и слабых кислотных/щелочных растворов, а также в электропаяльниках непрерывного нагрева. Хотэнды 3D-принтеров сюда не относятся: там используются маломощные картриджи 12-24В, а не 220В 400Вт.
Установка в баки производится через резьбовой штуцер бака с внутренней резьбой G 1 1/2 дюйма. Рабочее давление бар не должно превышать 10 бар. В подогревателях охлаждающей жидкости насос не требуется.
Подбор по удельной мощности
Удельная мощность (Вт/см²) патронного ТЭН выбирается под задачу: для воды и слабых растворов стандартное исполнение до 300°C на поверхности. Для высоких температур (500°C и выше) требуется специальное исполнение с использованием нержавеющей стали 304 или сплава 2080.
При подборе учитывайте теплоотвод среды и материал корпуса. Для лабораторного нагревателя или элементного анализатора часто нужна низкая удельная мощность.
Конструктивные особенности и материалы
У патронных ТЭН (ТЭНП) корпус выполняется герметичным. Имеются необогреваемые участки: со стороны выводов 1,5-3 см, с глухой стороны 1 см. Стандартные резьбовые штуцеры: M10-M27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали.
По заказу делаем патронные нагреватели с проводом нужной длины в термостойкой изоляции, защитой вывода металлорукавом или оплёткой, угловым выводом, встроенной термопарой (при подходящем диаметре корпуса). Внутри корпуса расположен изолированный от него нагревательный элемент: нихромовая спираль.
Проверка и диагностика
Для проверки старого патронного ТЭН используйте мультиметр проверка нагревателя: измерьте сопротивление между выводами (должно соответствовать R=U²/P) и изоляцию на корпус (не менее нескольких МОм). Проверьте целостность нихромовой спирали.
В электропаяльниках непрерывного нагрева время разогрева до номинальной температуры не более 8 минут.
Что прислать для расчёта
- Диаметр нагревателя и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Проверьте диаметр посадочного отверстия, длину, напряжение и мощность. Для баков: резьбу штуцера. Пришлите параметры для точной проверки.
Какой нужен зазор в отверстии?
Зазор зависит от диаметра нагревателя и посадочного отверстия. Для плотной посадки рекомендуется минимальный зазор, обеспечивающий свободный монтаж. Точные значения уточняйте при заказе.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем патронные ТЭН с проводом нужной длины в термостойкой изоляции, с защитой металлорукавом или оплёткой, а также с угловым выводом.
Как проверить старый ТЭН?
Используйте мультиметр: измерьте сопротивление между выводами (должно быть близко к расчётному) и изоляцию на корпус (высокое сопротивление). Проверьте целостность нихромовой спирали.
Что прислать для расчёта?
Необходимы: диаметр и длина нагревателя, мощность и напряжение, тип вывода, длина провода, рабочая температура и среда, фото или чертёж старого ТЭН.
Как выбрать удельную мощность для моей задачи?
Удельная мощность зависит от среды и требуемой температуры. Для воды до 300°C стандартно, для масел или высоких температур (500°C) нужно спец. исполнение. Рассчитайте по площади поверхности и теплоотдаче.
