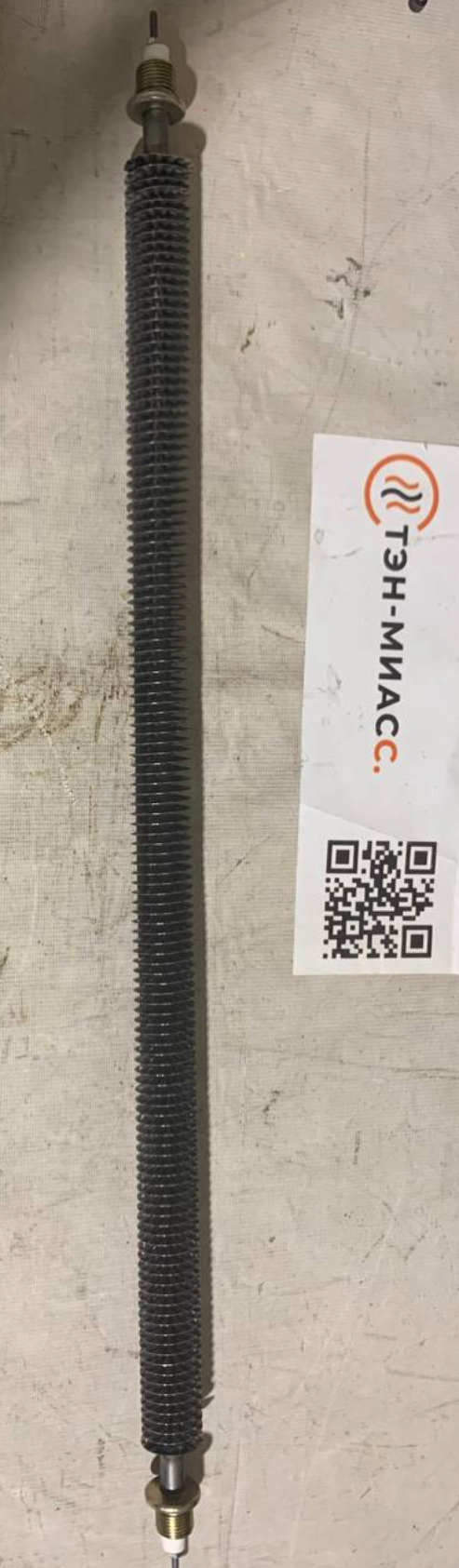

Характеристики
| Мощность | 2000 Вт |
|---|---|
| Длина | 800 мм |
| Форма | прямой |
| Тип | оребренный воздушный (ТЭНР) |
| Напряжение | не указано в названии (по ГОСТ 13268-88, обычно 220В) |
Где применяется и в каком оборудовании
Это тэн оребренный прямой устанавливается в оборудование для нагрева воздуха: электроконвекторы, тепловые пушки, калориферы для теплиц и производственных помещений.
В бытовых электроконвекторах без вентилятора работает в естественной конвекции (спокойный воздух), с тепловой защитой и биметаллическим термостатом.
При принудительном обдуве (движущийся воздух) допустимая удельная нагрузка выше - по ГОСТ 13268-88 до 5,5 Вт/см² вместо 2,2 Вт/см².
- Электроконвекторы (класс I, IP20)
- Тепловые пушки и завесы
- Калориферы для теплиц и складов
Прямой или U-образный: форма и крепление
Прямой тэн воздушный оребренный - базовая форма, удобен для монтажа в корпусах с горизонтальным расположением. Если по месту нужна другая конфигурация, по чертежу делаем U-образный.
Крепление может быть штуцером с гайкой или фланцем - зависит от конструкции оборудования. Уточняется при заказе.
- Прямой - для калориферов с горизонтальной установкой
- U-образный - когда нужна компактная длина при той же мощности
- Крепление: штуцер, резьба, фланец
Подбор по условиям работы
Решающий параметр - скорость воздуха: для спокойного воздуха расчетная нагрузка до 2,2 Вт/см² (оболочка до 450°C), для движущегося от 2 м/с - до 5,5 Вт/см².
Если есть обдув вентилятором, мощность можно поднять почти в 2,5 раза при той же длине. Для конвекторов без вентилятора используем стандартный режим.
Материал оболочки зависит от температуры: до 450°C - углеродистая сталь, выше - жаростойкая нержавеющая. Рёбра тоже бывают из стали или нержавейки.
- Спокойный воздух - нагрузка 2,0-3,0 Вт/см²
- Обдув 2-6 м/с - нагрузка 5,0-7,0 Вт/см²
- По ГОСТ 13268-88 проверяем код среды
Монтаж и эксплуатация
Устанавливайте с соблюдением расстояний до стен и пола: от пола до оси не менее 160-180 мм, от верха до подоконника - 120 мм. Нарушение снижает теплоотдачу на 10-20%.
ТЭНР оснащается тепловой защитой: при перегреве срабатывает автоматический перезапуск после остывания. Устраните причину перегрева.
Степень защиты обычно IP20, класс электрозащиты I - для сухих помещений.
- Расстояние до стены - не менее 50 мм
- Проверяйте исправность термостата
Что прислать для расчёта
Для точного изготовления тэн оребренный прямой или U-образный нужны следующие данные.
Если есть старый нагреватель - фото с маркировкой или чертеж.
- Развёрнутая длина и форма (прямой, U-образный), расстояние между выводами
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Есть ли обдув вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Проверьте по длине (800 мм), мощности (2000 Вт) и форме (прямой). Если оборудование рассчитано на U-образный или другой размер, можем изготовить по чертежу.
Нужен ли обдув вентилятором?
Без обдува ТЭН работает в спокойном воздухе с удельной нагрузкой до 2,2 Вт/см². С обдувом (от 2 м/с) можно использовать до 5,5 Вт/см² и снять большую мощность.
Можно ли сделать другую длину или крепление?
Да, по заказу изготовим другой размер, форму (прямой или U-образный) и тип крепления (штуцер, фланец). Пришлите чертеж или образец.
Как проверить старый ТЭН?
Измерьте сопротивление, проверьте изоляцию. Признаки неисправности - нет нагрева при подаче напряжения или частые срабатывания тепловой защиты.
Что прислать для расчёта?
Нужны: развёрнутая длина, форма, расстояние между выводами, мощность, напряжение, крепление, материал оребрения, условия работы (обдув, температура) и фото старого ТЭН.
Чем отличается прямой от U-образного?
Прямой - линейная конструкция, проще для горизонтального монтажа. U-образный компактнее по длине, позволяет разместить большую мощность в ограниченном габарите. Выбор зависит от корпуса оборудоавния.
