Характеристики
| Тип нагревателя | ТЭН |
|---|---|
| Оребрение | да |
| Форма | Ф4 |

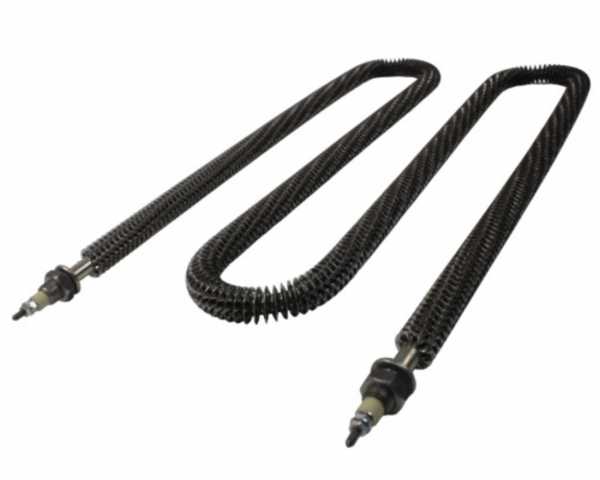

| Каталожное наименование | Тэн оребренный формы Ф4 |
Где применяется и в каком оборудовании
Воздушный оребренный ТЭН формы Ф4 используется в бытовых электроконвекторах без вентилятора (естественная конвекция) и в конвекторах с принудительным обдувом. Также применяется в электрокалориферах для теплиц и сельскохозяйственных зданий. Оборудование имеет класс электрозащиты I и степень защиты IP20.
Как подобрать ТЭН оребренный формы Ф4
Подбор начинается с определения условий эксплуатации: спокойный воздух (естественная конвекция) или движущийся воздух (обдув). От этого зависит допустимая ваттная нагрузка (удельная поверхностная мощность). По ГОСТ 13268-88 для спокойного воздуха допускается 2,2 Вт/см², для движущегося - 5,5 Вт/см² при температуре оболочки до 450°C.
Также учитывают напряжение (чаще 220В), развёрнутую длину и форму. Маркировка ТЭНР содержит эти параметры: например, ТЭН-25А10/0,25×127.
Конструкция оребрённого ТЭН формы Ф4
Оребрение выполняется навивкой стальной ленты на трубку, что увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. Коэффициент оребрения может составлять от 5,8 до 22,6 в зависимости от шага и высоты ленты.
По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце. В шкафах обогрева применение требует уточнения условий обдува.
Как читать маркировку ТЭНР: длина, диаметр, мощность, среда
Маркировка по ГОСТ 13268-88 имеет формат: ТЭН-длина/диаметр/мощность×напряжение. Например, ТЭН-25А10/0,25×127: 25 - развёрнутая длина 250 мм, А - код длины контактного стержня 40 мм, 10 - диаметр 10 мм, 0,25 - мощность 0,25 кВт, 127 - напряжение 127 В.
Для воздуха в маркировке указывают среду: С - спокойный воздух, О - движущийся. Это определяет допустимую ваттную нагрузку.
Особенности монтажа и эксплуатации
При установке в конвектор соблюдайте расстояния: от пола до оси 160-180 мм, от верха прибора до подоконника не менее 75% ширины прибора, от стены не менее 50 мм. Несоблюдение снижает теплоотдачу на 10-20%.
В конвекторах с тепловой защитой (например, Resanta) при перегреве срабатывает автоматический перезапуск после остывания. В некоторых моделях используется ручной ресет или электронный термостат.
Что прислать для расчёта
Для точного изготовления ТЭН оребренного формы Ф4 необходимы следующие данные: развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, наличие обдува вентилятором и температура воздуха, модель оборудования или фото старого ТЭН с маркировкой. Если в оборудовании используется электронный термостат, укажите это.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки совместимости нужны размеры, мощность, напряжение и тип крепления. Сравните с маркировкой старого ТЭН. Если форма Ф4 совпадает по посадочным местам, он подойдёт. Уточните условия обдува.
Нужен ли обдув вентилятором?
Обдув не обязателен, но он увеличивает допустимую мощность. В спокойном воздухе ваттная нагрузка ограничена 2,2 Вт/см², с обдувом - до 5,5 Вт/см². Если в вашем оборудовании есть вентилятор, используйте режим движущегося воздуха.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭН оребренный формы Ф4 с другими размерами, формой (прямой или U-образный) и креплением (штуцер, резьба, фланец). Предоставьте чертёж или образец.
Как проверить старый ТЭН?
Проверьте маркировку на трубке: длина, диаметр, мощность, напряжение. Измерьте развёрнутую длину и расстояние между выводами. Прозвоните мультиметром на обрыв и измерьте сопротивление для расчёта мощности.
Что прислать для расчёта?
Пришлите развёрнутую длину, форму, мощность, напряжение, тип крепления, материал оребрения, наличие обдува, температуру воздуха и модель оборудования или фото старого ТЭН с маркировкой.
Как читать маркировку ТЭНР: длина, диаметр, мощность, среда, форма?
Маркировка по ГОСТ: ТЭН-длина/диаметр/мощность×напряжение. Буква после длины - код контактного стержня. Среда обозначается буквами С (спокойный воздух) или О (движущийся). Форма указывается отдельно, например Ф4.
