Характеристики
| Тип | Патронный (трубчатый) |
|---|---|
| Напряжение | 230 В |
| Мощность | 3 кВт |
| Длина | 350 мм |
| Диаметр | 15 мм |
| Комплектация | Питающий кабель |
Где применяется и в каком оборудовании
Патронный нагреватель используется в предпусковых подогревателях двигателя для подогрева антифриза, в технологических баках с водой или слабыми растворами через резьбовую муфту G1 1/2, а также в электропаяльниках. По диаметру и мощности этот типоразмер (15 мм, 3 кВт) не подходит для хотэндов 3D-принтеров - там используются компактные картриджи 6 мм на 12В или 24В.
Также применяется в элементных анализаторах и других устройствах, где требуется компактный погружной нагреватель бака.
Про подбор
Для правильного подбора патронного ТЭН нужно знать диаметр посадочного отверстия и длину нагревателя. Мощность и напряжение выбирают под задачу. Тип вывода (провод, шпилька, металлорукав) зависит от условий эксплуатации.
Если есть старый нагреватель, проверьте его мультиметром: измерьте внутреннее сопротивление нагревателя и убедитесь в целостности нихромовой спирали. По этим данным можно заказать аналог.
- Что учитывать: диаметр отверстия, длина холодной зоны, рабочая температура, материал оболочки (нержавеющая или углеродистая сталь).
Посадка в отверстие: почему зазор решает ресурс
При установке патронного нагревателя в отверстие важен зазор между оболочкой и стенкой. Слишком плотная посадка приводит к перегреву ТЭН и выходу из строя, слишком большой зазор снижает теплопередачу и эффективность.
Правильный зазор обеспечивает равномерный нагрев и продлевает ресурс. Обычно рекомендуется небольшой зазор (доли миллиметра). При заказе указывайте диаметр отверстия, чтобы мы подобрали нужный диаметр ТЭН.
Особенности конструкции и материалов
Оболочка патронного ТЭН выполнена из нержавеющей стали, по запросу: из углеродистой стали. Внутри нихромовая спираль, изолированная периклазом (MgO). Выводы могут быть в виде провода в металлорукаве, термостойкого шнура с вилкой или приваренной шпильки М6.

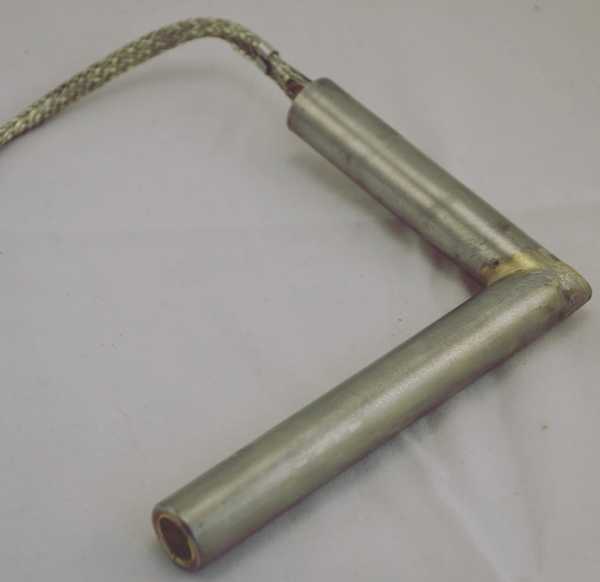

По заказу делаем угловой вывод, встроенную термопару, резьбовой штуцер или фланец. Длину провода и тип изоляции подбираем под вашу задачу.
Что прислать для расчёта
Для изготовления патронного ТЭН по вашим размерам пришлите: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, рабочую температуру и среду нагрева.
Если есть старый нагреватель, приложите фото с маркировкой или чертёж. Также укажите модель оборудования (например, предпусковой подогреватель двигателя).
- Пример: диаметр 15мм, отверстие с минимальным зазором под вашу задачу, длина 350мм, 230В, 3кВт, вывод: питающий кабель (в комплекте).
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Проверьте диаметр посадочного отверстия, длину, мощность и напряжение. Если параметры совпадают с указанными (230В, 3кВт, L350мм, Ф15мм), то подходит. Для других размеров можем изготовить по вашему заказу.
Какой нужен зазор в отверстии?
Рекомендуется небольшой зазор (доли миллиметра) между оболочкой ТЭН и стенкой отверстия. Слишком малый зазор вызывает перегрев, слишком большой снижает теплопередачу. Укажите диаметр отверстия при заказе.
Можно ли сделать другой вывод или длину провода?
Да, по заказу меняем тип вывода: провод в металлорукаве, термостойкий шнур, шпилька М6, угловой вывод. Длину провода делаем любой. Укажите требования при заказе.
Как проверить старый ТЭН?
Используйте мультиметр: измерьте внутреннее сопротивление нагревателя (оно должно соответствовать расчётному по закону Ома: R=U²/P). Проверьте изоляцию между выводами и оболочкой: сопротивление должно быть высоким (отсутствие короткого замыкания на корпус). Если обрыв или короткое замыкание, ТЭН неисправен.
Что прислать для расчёта?
Пришлите диаметр и длину старого ТЭН, мощность, напряжение, тип вывода, фото с маркировкой или чертёж. Укажите рабочую температуру и среду (вода, масло, антифриз). Мы подберём аналог или изготовим по вашим размерам.
Почему зазор в отверстии влияет на ресурс?
При плотной посадке тепло отводится плохо, ТЭН перегревается и выходит из строя. При большом зазоре тепло не передаётся в стенку, эффективность падает. Правильный зазор обеспечивает стабильную температуру и долгий срок службы.
