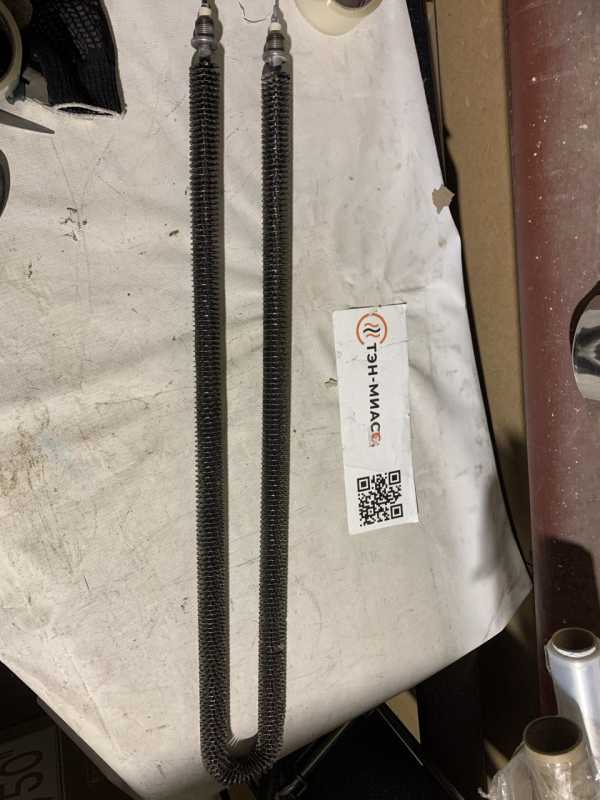

Характеристики
| Тип | ТЭНР |
|---|---|
| Длина развертки | 180 |
| Диаметр оболочки | 13 мм |
| Мощность | 2,5 кВт |
| Напряжение | 220 В |
| Код среды по ГОСТ 13268-88 | О (движущийся воздух) |
| Крепление | Ф2 |
Где применяется и в каком оборудовании
Этот тэн оребренный предназначен для установки в оборудование с принудительным обдувом: калориферы для теплиц (серия ЭКО и аналоги), тепловые пушки, конвекторы с вентилятором (Tizest TEC).
В бытовых электроконвекторах с биметаллическим термостатом (Resanta) такой тэнр работает в режиме естественной конвекции, но при обдуве допустимая нагрузка выше.
Также применяется в климатической технике для обогрева помещений - теплицы, производственные цеха, склады.
Спокойный и движущийся воздух: допустимая нагрузка
По ГОСТ 13268-88 (Табл. 4) для кода С (спокойный воздух, естественная конвекция) допустимая удельная нагрузка 2,2 Вт/см², для кода О (движущийся воздух от 6 м/с) - 5,5 Вт/см². Один и тот же тэн воздушный оребренный в режиме обдува может нести почти в 2,5 раза больше мощности.
Внутренний рабочий эталон: для спокойного воздуха 2,0-3,0 Вт/см², для движущегося - 5,0-7,0 Вт/см². При монтаже конвектора важно соблюдать расстояния до пола и подоконника, иначе теплоотдача падает на 10-20%.
Для этого тэнр с кодом О расчётная нагрузка 5,5 Вт/см² - подходит для обдува. Если использовать без обдува, мощность на метр длины нужно снижать.
Подбор и заказ
По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце.
При подборе учитывайте: развёрнутую длину и форму, расстояние между выводами, мощность и напряжение, наличие обдува и температуру воздуха.
Для оборудования с электронным термостатом или ручным ресетом уточните тип защиты - автоматический перезапуск после остывания или ручной сброс.
Диагностика и проверка
Стандартная проверка тэнр мультиметром: 1) измерьте сопротивление между контактными стержнями - если бесконечность (OL), спираль оборвана, замена. 2) Проверьте сопротивление между стержнем и оболочкой - низкое значение говорит о пробое изоляции на корпус, часто после работы на сухую без обдува.
В конвекторах с биметаллическим термостатом при перегреве срабатывает тепловая защита - изделие автоматически перезапускается после остывания. При частых срабатываниях устраните причину перегрева.
Что прислать для расчёта
Для точного расчёта нового тэнр пришлите: развёрнутую длину и форму (прямой, U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения.
Обязательно укажите, есть ли обдув вентилятором и температура воздуха. Если есть старый нагреватель - фото с маркировкой или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Проверьте по маркировке: длина развертки 180, диаметр 13 мм, мощность 2,5 кВт, напряжение 220В, крепление Ф2. Если ваше оборудование использует тэнр с такими параметрами и работает в движущемся воздухе - подходит.
Нужен ли обдув вентилятором для этого ТЭНР?
Да, этот тэнр имеет код О по ГОСТ 13268-88, что означает работу в движущемся воздухе (скорость от 6 м/с). Без обдува допустимая нагрузка снижается до 2,2 Вт/см², что может привести к перегреву.
Можно ли сделать другую длину или крепление?
По заказу делаем оребренные ТЭН по размерам заказчика: другую длину, форму (прямой или U-образный), крепление штуцером с гайкой или на фланце. Пришлите чертёж или образец.
Как проверить старый ТЭН?
Мультиметром: проверьте сопротивление между выводами (должно быть не бесконечность) и между выводом и оболочкой (должно быть очень высокое). Низкое сопротивление на корпус - пробой изоляции.
Что прислать для расчёта?
Развёрнутую длину и форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Фото старого нагревателя с маркировкой.
В чём разница между спокойным и движущимся воздухом для этого ТЭНР?
По ГОСТ 13268-88 для спокойного воздуха (код С) нагрузка 2,2 Вт/см², для движущегося от 6 м/с (код О) - 5,5 Вт/см². Этот тэнр рассчитан на код О, поэтому без обдува его мощность нужно снижать.
