Характеристики
| Тип | Патронный ТЭН (ТЭНП) |
|---|---|
| Диаметр оболочки | 8 мм |
Где применяется и в каком оборудовании

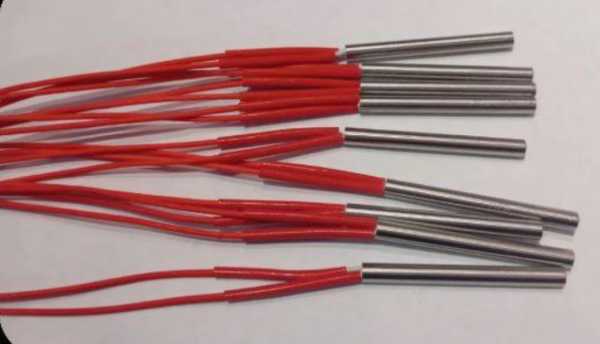

Патронный ТЭН диаметром 8 мм встраивается в оборудование через резьбовой штуцер бака или фланец.
Используется в электропаяльниках (лужение жала), предпусковых подогревателях для подогрева антифриза, в хотэнде 3D-принтера (картридж 24В 40Вт), в элементных анализаторах и другом лабораторном оборудовании.
Также применяется в технологических баках с резьбовой муфтой G1 1/2 для нагрева воды и слабых кислотных или щелочных растворов.
Подбор патронного ТЭН
Для подбора укажите диаметр посадочного отверстия, длину нагревателя и холодной зоны, мощность и напряжение.
Патронные ТЭН комплектуются резьбовыми штуцерами М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей стали 304 или углеродистой стали.
По заказу возможна встроенная термопара до 16 мм, вывод нагревательным шнуром или нагревательной лентой, защита металлорукавом или оплёткой.
Проверка патронного ТЭН мультиметром и мегаомметром
Перед установкой проверьте старый патронный нагреватель. Мультиметром измерьте сопротивление нихромовой спирали, приложив щупы к выводам. Сравните с расчётным по мощности и напряжению.
Мегаомметром проверьте сопротивление изоляции между корпусом и спиралью. Низкое сопротивление указывает на пробой изоляции.
Если показания отличаются от нормы, нагреватель неисправен и требует замены.
Возможности изготовления
Патронные ТЭН изготавливаем по чертежу, образцу или маркировке старого нагревателя. Указывается диаметр, длина, мощность, напряжение и исполнение вывода.
По заказу: провод в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара до 16 мм. Для хотэндов 3D-принтеров возможен керамический сердечник.
Что прислать для расчёта
- Диаметр нагревателя и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН диаметром 8 мм к моему оборудованию?
Для проверки совместимости измерьте диаметр посадочного отверстия и длину старого нагревателя. Сравните с параметрами из каталога. Если диаметр 8 мм, патронный ТЭН подойдет при совпадении длины и мощности.
Какой нужен зазор в отверстии для патронного ТЭН 8 мм?
ГОСТ 13268-88 описывает трубчатые ТЭН и не задаёт зазор для патронного нагревателя. Отверстие делайте чистым, без заусенцев, с небольшим зазором под диаметр корпуса - точную величину уточняйте при заказе.
Можно ли сделать другой вывод или длину провода?
Да, по заказу изменяем длину провода, тип вывода (открытые концы, клеммы), добавляем защиту металлорукавом или оплёткой. Возможен угловой вывод.
Как проверить старый патронный ТЭН?
Проверьте мультиметром сопротивление нихромовой спирали и мегаомметром сопротивление изоляции. Сравните с паспортными данными. При отклонениях нагреватель неисправен.
Что прислать для расчёта нового патронного ТЭН?
Пришлите диаметр и длину, мощность и напряжение, тип вывода, рабочую температуру, фото или маркировку старого нагревателя. Это позволит точно подобрать замену.
Как проверить патронный ТЭН мультиметром и мегаомметром?
Мультиметром измерьте сопротивление между выводами. Мегаомметром проверьте изоляцию между корпусом и спиралью. Нормальные значения зависят от мощности и условий эксплуатации.
