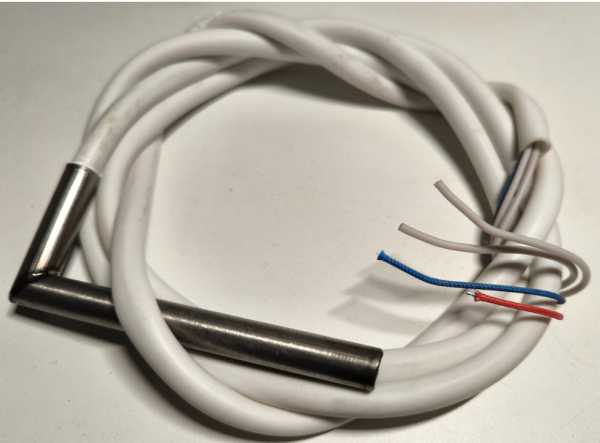

Характеристики
| Тип | патронный ТЭН (ЭНПМ) |
|---|---|
| Диаметр | 10 мм |
| Длина | 110 мм |
| Мощность | 0.5 кВт |
| Напряжение | 220 В |
| Длина провода | 2 м |
| Защита вывода | дополнительная герметичная |
| Термопара | J-типа |
Где применяется и в каком оборудовании
Патронный ТЭН (ЭНПМ) предназначен для погружного нагрева в технологических баках и емкостях с резьбовой муфтой (вода, слабые кислотные и щелочные растворы).
Также используется в лабораторном и аналитическом оборудовании, элементных анализаторах, предпусковых подогревателях двигателя (встройка в блок цилиндров или патрубок системы охлаждения) и электропаяльниках непрерывного нагрева. В подогревателях двигателя циркуляция жидкости происходит естественным термосифонным способом.
Подбор патронного нагревателя по параметрам
При подборе ЭНП нагревателя учитывайте диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, а также рабочую температуру и среду нагрева.
По ТУ ТЭНП патронные нагреватели имеют необогреваемые участки по торцам: со стороны выводов 1.5-3 см, с глухой стороны 1 см. Удельная мощность у производителей может составлять 10-100 Вт/дюйм² (1.5-15.5 Вт/см²).
Для воды и слабых растворов подходит корпус из нержавеющей стали. Рабочее давление в системе не должно превышать 10 бар.
Исполнение вывода: провод, металлорукав, угловой вывод, штуцер
В данном исполнении вывод выполнен проводом длиной 2 м в дополнительной герметичной защите. По заказу возможны другие варианты: металлорукав, оплётка, угловой вывод, резьбовой штуцер или фланец.
Выбор типа вывода зависит от условий монтажа и требований к герметичности. Угловой вывод удобен при ограниченном пространстве, штуцер обеспечивает жёсткое крепление.
Конструкция и особенности
Корпус ЭНП нагревателя выполнен герметичным. Внутри находится нихромовая спираль на керамическом сердечнике. Нагреватель оснащён термопарой J-типа для контроля температуры.
Необогреваемые участки по торцам: со стороны выводов 1.5-3 см, с глухой стороны 1 см. Это позволяет монтировать ТЭН в отверстие без перегрева уплотнений.
Для проверки старого ТЭН используйте мультиметр: измерьте сопротивление спирали и изоляцию. Перед эксплуатацией электропаяльника с таким нагревателем выполняют лужение жала.
Возможности изготовления по заказу
Патронные ТЭН изготавливаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя.
Дополнительно: провод нужной длины в термостойкой изоляции, защита металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара. Также возможна установка нагревательной ленты или использование сплава 2080 для высоких температур.
Что прислать для расчёта
Для изготовления патронного ТЭН по вашим размерам пришлите: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода, длину провода, нужна ли защита вывода, рабочую температуру и что нагревается, модель оборудования или фото старого ТЭН с маркировкой.
По заказу делаем провод нужной длины в термостойкой изоляции, защиту металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН к моему оборудованию?
Для проверки совместимости сравните диаметр, длину, мощность, напряжение и тип вывода с параметрами вашего оборудования. Если есть сомнения, пришлите фото или маркировку старого ТЭН.
Какой нужен зазор в отверстии для установки?
Зазор должен быть минимальным, чтобы обеспечить плотную посадку. Точное значение зависит от диаметра и материала корпуса.
Можно ли сделать другой вывод или длину провода?
Да, по заказу меняем тип вывода (провод, металлорукав, угловой вывод, штуцер) и длину провода. Укажите нужные параметры при заказе.
Как проверить старый ТЭН перед заменой?
Используйте мультиметр: измерьте сопротивление между выводами (должно быть близко к расчётному) и сопротивление изоляции между выводом и корпусом (должно быть не менее 1 МОм).
Что прислать для расчёта нового ТЭН?
Пришлите диаметр и длину, мощность и напряжение, тип вывода и длину провода, рабочую температуру и среду, а также фото или маркировку старого нагревателя.
Какие выводы возможны: провод, металлорукав, угловой вывод, штуцер?
В данном исполнении вывод - провод в герметичной защите. По заказу делаем металлорукав, угловой вывод или резьбовой штуцер. Выбор зависит от условий монтажа.
