Характеристики
| Мощность | 2,5 кВт |
|---|---|
| Напряжение | 220 В |
| Форма | U-образный |
| Тип | Оребренный (ТЭНР) |
Применение
Бытовые электроконвекторы без вентилятора (естественная конвекция).
Конвекторы с принудительным обдувом (принудительная конвекция).
Подбор ТЭНР по условиям
Удельная поверхностная мощность (Вт/см²) зависит от режима: для естественной конвекции 2,0-3,0 Вт/см², для принудительного обдува по ГОСТ 13268-88 допустимая нагрузка 5,5 Вт/см².
По ГОСТ 13268-88 код С (спокойный воздух) допускает 2,2 Вт/см², код О (движущийся воздух от 6 м/с) – 5,5 Вт/см².
Оребрение увеличивает площадь теплообмена в 10-16 раз, снижая температуру оболочки при той же мощности.
Мощность на метр длины и ваттная нагрузка рассчитываются индивидуально.
Прямой или U-образный: форма и крепление

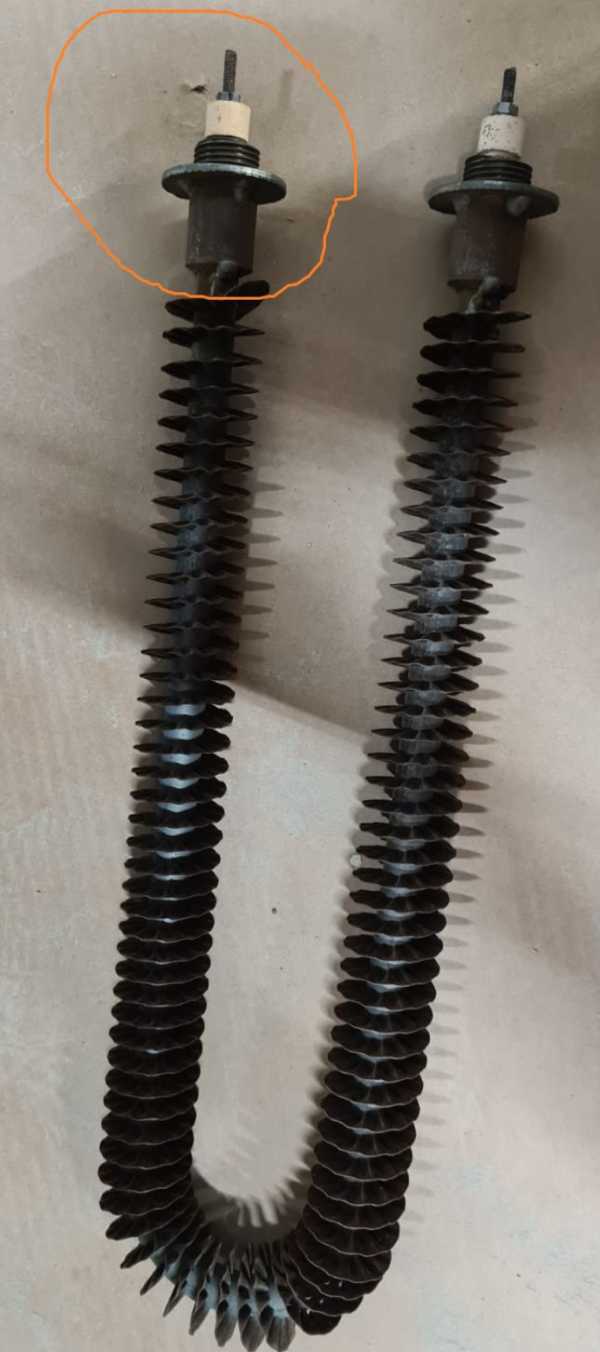

U-образная форма позволяет компактно разместить нагреватель в корпусе конвектора.
Крепление может быть штуцером с гайкой или на фланце.
По заказу делаем прямую или U-образную форму, оребрение из углеродистой или нержавеющей стали.
Изготовление по индивидуальным параметрам
Оребрённые ТЭН делаем по размерам заказчика: длина, форма, мощность, напряжение и крепление берём из чертежа, образца или маркировки старого нагревателя.
По заказу: оребрение из углеродистой или нержавеющей стали, прямая или U-образная форма, крепление штуцером с гайкой или на фланце.
Условия эксплуатации и защита
В конвекторах естественной конвекции используется биметаллический термостат, класс электрозащиты I, степень IP20.
При перегреве срабатывает тепловая защита, возможен ручной ресет.
Для конвекторов с обдувом допустимая нагрузка выше, что увеличивает мощность на метр длины.
Что прислать для расчёта
- Развёрнутая длина и форма (прямой, U-образный), расстояние между выводами.
- Мощность и напряжение.
- Крепление: штуцер, резьба, фланец.
- Материал оребрения.
- Есть ли обдув вентилятором и температура воздуха.
- Модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки сравните мощность, напряжение, форму и крепление с оригиналом. Если параметры совпадают, подходит. В сомнительных случаях пришлите фото или маркировку старого ТЭН.
Нужен ли обдув вентилятором для этого ТЭН?
Обдув не обязателен, но если он есть, допустимая удельная поверхностная мощность выше (по ГОСТ 13268-88 до 5,5 Вт/см² для движущегося воздуха). Без обдува (естественная конвекция) нагрузка ограничена 2-3 Вт/см².
Можно ли сделать другую длину или крепление?
Да, по заказу делаем любую развёрнутую длину, форму (прямой или U-образный) и тип крепления: штуцер, резьба, фланец. Материал оребрения – углеродистая или нержавеющая сталь.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром (должно соответствовать мощности: R=U²/P). Проверьте изоляцию между оболочкой и выводами – должно быть не менее 1 МОм. Осмотрите на предмет прогаров или деформации.
Что прислать для расчёта?
Пришлите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, а также информацию о наличии обдува и температуре воздуха. Желательно фото старого ТЭН с маркировкой.
В чём разница между прямым и U-образным ТЭН?
U-образный компактнее и удобнее для установки в узкие корпуса конвекторов. Прямой проще по конструкции, но требует больше места. Выбор зависит от геометрии оборудования и способа крепления.
