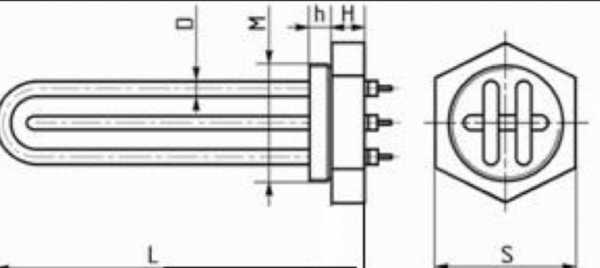

Характеристики
| Тип | ТЭНБ 6 |
|---|---|
| Мощность | 2,0 кВт |
| Напряжение | 220 В |
| Резьба | G 2 |
| Материал оболочки | сталь |
| Диаметр ТЭН | 10 мм |
Где применяется и в каком оборудовании
Блок ТЭНБ 6 из стали применяется для нагрева масла, воздуха и сухих сред. Его устанавливают в масляные ванны, сушильные шкафы, воздухонагреватели. Для водных сред, таких как бани, купели, посудомоечные и моечные машины, требуется оболочка из нержавеющей стали или титана, так как сталь подвержена коррозии и накипеобразованию.
В промышленных накопительных водонагревателях (типа VLM) и проточных нагревателях ZOTA InLine используются блоки из AISI 304 или 316. Для бассейнов (Pahlen) применяют титановый нагревательный элемент. Данный стальной блок не подходит для воды, но востребован в технологических процессах, где нет контакта с влагой.
Подбор блока ТЭН по параметрам
При подборе блока ТЭН учитывайте мощность, напряжение, резьбу, длину и материал. Для жёсткой воды обязательна оболочка из AISI 316 или титана, иначе щелевая коррозия и накипеобразование быстро выведут нагреватель из строя. Для масла и воздуха достаточно стали.
Если вам нужен блок тэн для водонагревателя или блок тэн для бойлера, укажите в заказе материал - нержавейку. Для трёхфазного подключения элементы соединяют звездой, чтобы на каждый приходилось 220 В. Длина погружной части и резьба (G 2, G 1½ и т.д.) должны соответствовать месту установки.
Из нашей практики
Для энергетического предприятия изготовили блоки 9 кВт из трёх ТЭН на 220 В с резьбой G1½, оболочка 08Х18Н10Т для воды и антифриза, длина 450 мм.
Для производителя котельного оборудования сделали блоки 72 кВт и 30 кВт на фланце из нержавеющей стали с гильзой под термопару.
Как продлить ресурс при жёсткой воде
При жёсткой воде накипь образуется быстро - чистка требуется каждые 4-6 месяцев. Используйте жертвенные аноды (магний, цинк) для защиты бака и ТЭН, но они служат до 6 месяцев. В морской воде единственный материал, предотвращающий коррозию - титан.
Сухой ТЭН (стеатитовый нагреватель в гильзе) не контактирует с водой, не обрастает накипью и меняется без слива. Мокрый ТЭН открытого типа быстрее обрастает. Установка термовыключателя и гильзы ТЭН с датчиком защитит от перегрева. Для бассейнов и купелей используйте титановый нагревательный элемент.
Материалы оболочки ТЭН для разных сред
По ГОСТ 13268-88: сталь 10 - для воздуха, масла, сухих сред (не вода). AISI 304 (08Х18Н10) - для воды и пара. Цельнотянутая 12Х18Н10Т - для пищевых и агрессивных сред. 316L или инконель - для агрессивной химии и высоких температур. Чистый титан - для хлоридов, кислот, гальванических ванн, морской воды.
Для жёсткой воды подходят AISI 316 или титан - они стойки к накипеобразованию и щелевой коррозии. В паспортах ТЭНБ указывают материал оболочки, проверяйте его перед заказом. Если среда неизвестна, пришлите её состав для расчёта.
Что прислать для расчёта
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Проверьте резьбу G 2, мощность 2 кВт и напряжение 220 В. Если оборудование рассчитано на масло или воздух - подходит. Для воды нужен блок из нержавейки или титана.
Из какой стали сделан блок?
Оболочка из стали (обычно сталь 10). Она не предназначена для воды. Для водных сред используйте AISI 304, AISI 316 или титан.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - исполнение определяет задача заказчика.
Как проверить старый блок перед заменой?
Измерьте сопротивление между выводами и на корпус. Проверьте целостность оболочки. Сфотографируйте бирку с параметрами и пришлите нам для подбора аналога.
Что прислать для расчёта нового блока?
Укажите нагреваемую среду и температуру, присоединение (резьба/фланец), мощность, напряжение, число элементов, погружную длину и фото старого блока.
Как продлить ресурс ТЭН при жёсткой воде?
Используйте оболочку из нержавейки AISI 316 или титана. Установите жертвенный анод, регулярно чистите от накипи (раз в 4-6 месяцев). Рассмотрите сухой ТЭН (стеатитовый) - он не контактирует с водой.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
