Характеристики

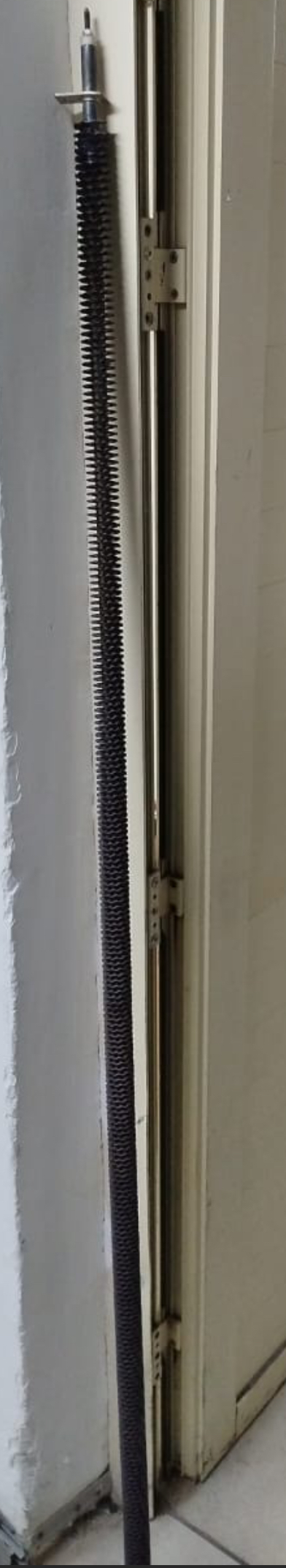

| Тип | ТЭНР (оребрённый воздушный) |
|---|---|
| Обозначение | Тэнр175а13/6,0т220ф1 |
| Мощность | 6,0 кВт |
| Напряжение | 220 В |
| Фаза | 1 |
Где применяется и в каком оборудовании
Оребрённые воздушные ТЭН (ТЭНР) используются в бытовых электроконвекторах с естественной конвекцией, конвекторах с принудительным обдувом и тепловентиляторах. Бытовые конвекторы оснащены тепловой защитой (возможен ручной ресет) и степенью защиты IP20.
- Бытовые конвекторы отопления (естественная конвекция, перфорированная решётка)
- Конвекторы с вентилятором (принудительная конвекция)
Как подобрать замену
Для правильного подбора необходимы: развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения. Учитывайте условия эксплуатации: для спокойного воздуха (естественная конвекция) по ГОСТ 13268-88 допустимая удельная нагрузка 2,2 Вт/см², для движущегося воздуха (от 6 м/с) - 5,5 Вт/см². Мощность на метр длины зависит от этих условий.
- Развёрнутая длина и форма
- Расстояние между выводами
- Мощность и напряжение
- Тип крепления
- Материал оребрения
- Наличие обдува
Углеродистая или нержавеющая сталь оребрения
Материал оребрения выбирается исходя из рабочей температуры оболочки. По ГОСТ 13268-88 при температуре до 450°C применяется углеродистая сталь, при температуре выше 450°C - жаростойкая нержавеющая сталь. В конвекторах с естественной конвекцией температура оболочки обычно 300-400°C, поэтому достаточно углеродистой стали. Для высокотемпературных применений или агрессивных сред выбирайте нержавейку. По заказу делаем оребрение из обоих материалов.
Спокойный и движущийся воздух: разница в нагрузке
Один и тот же ТЭНР в режиме обдува может нести почти в 2,5 раза больше мощности, чем в естественной конвекции, благодаря увеличению теплоотдачи. Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой, что снижает температуру оболочки. По ГОСТ 13268-88 для спокойного воздуха (код С) допустимая удельная нагрузка 2,2 Вт/см², для движущегося воздуха от 6 м/с (код О) - 5,5 Вт/см². Минимальная скорость обдува уточняется по паспорту оборудования.
Что прислать для расчёта
Для изготовления ТЭНР по вашим параметрам предоставьте: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения. Укажите, есть ли обдув вентилятором и температура воздуха. Можно прислать модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Сравните развёрнутую длину, форму, расстояние между выводами, мощность, напряжение и крепление с вашим старым нагревателем. Если параметры совпадают, он подойдёт.
Нужен ли обдув вентилятором для работы этого ТЭН?
Обдув не обязателен. В режиме естественной конвекции удельная нагрузка должна быть не более 2,2 Вт/см². При наличии вентилятора можно использовать более мощный ТЭН.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭНР с другими размерами, формой (прямой или U-образный) и типом крепления (штуцер, фланец). Сообщите необходимые параметры.
Как проверить старый ТЭН перед заменой?
Проверьте маркировку (мощность, напряжение, длина). Измерьте развёрнутую длину и расстояние между выводами. Осмотрите состояние оребрения и контактов. Пришлите фото старого ТЭН для точной замены.
Что прислать для расчёта нового ТЭНР?
Для расчёта нужны: длина, форма, мощность, напряжение, крепление, материал оребрения, наличие обдува и температура воздуха. Можно прислать модель оборудования или фото старого ТЭН с маркировкой.
Когда выбирать углеродистую сталь оребрения, а когда нержавеющую?
Углеродистая сталь подходит для температур оболочки до 450°C (большинство конвекторов). Нержавеющая сталь применяется при температуре выше 450°C или в агрессивных средах. Уточните условия эксплуатации.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
