Характеристики

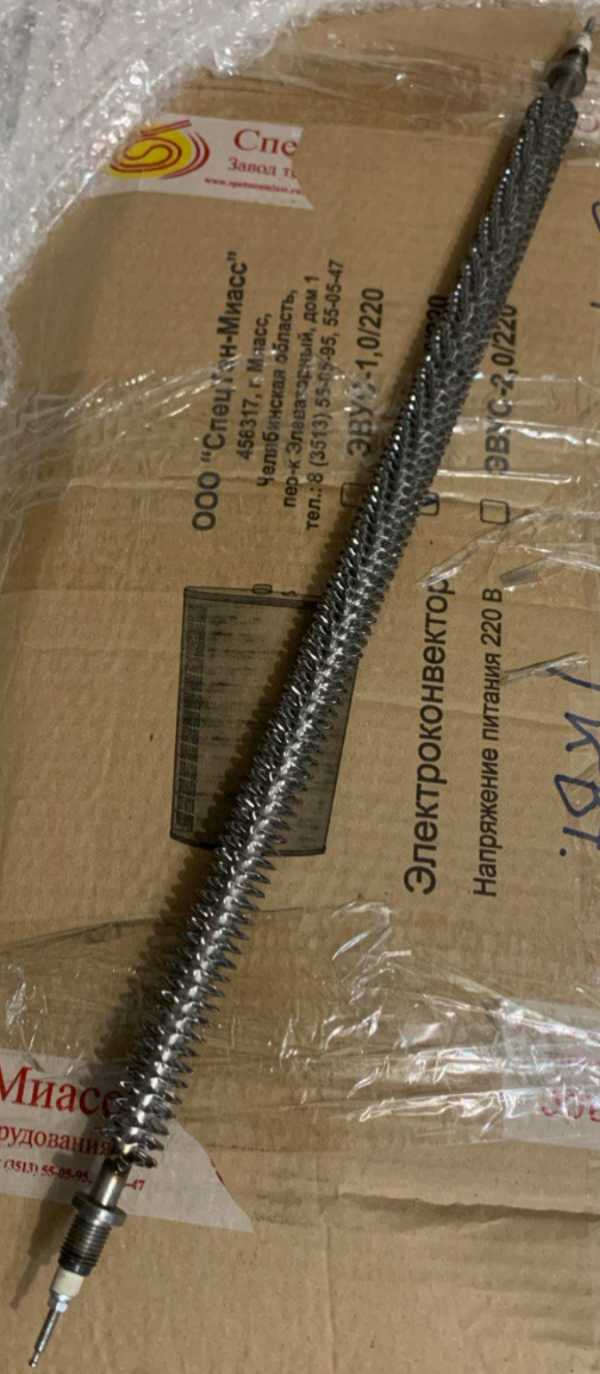

| Тип | ТЭНР-60В |
|---|---|
| Материал оболочки | нержавеющая сталь |
| Напряжение | 220 В (К220) |
| Крепление | штуцер G1/2 |
| Количество штуцеров | 1 |
| Исполнение | Ф1 |
Где применяется и в каком оборудовании
ТЭНР-60В (код среды К - движущийся воздух) предназначен для оборудования с принудительным обдувом: калориферы для теплиц (например, серии ЭКО) и конвекторы или тепловентиляторы с вентилятором (типа Tizest TEC). Для конвекторов без вентилятора (естественная конвекция) обычно применяют ТЭН с кодом С или О, рассчитанный на меньшую удельную нагрузку.
Оребрённый воздушный ТЭН ставится в корпус с перфорированной решёткой для естественной конвекции или в тепловентиляторы с обдувом - конкретный режим определяется кодом среды в маркировке.
- Калорифер для теплицы
- Обогреватель помещения с обдувом
Подбор ТЭНР по условиям эксплуатации
Удельная поверхностная мощность (ваттная нагрузка) зависит от скорости воздуха. По ГОСТ 13268-88 для спокойного воздуха (естественная конвекция) допустимая нагрузка 2,2 Вт/см², для движущегося воздуха (от 6 м/с) - 5,5 Вт/см².
При заказе укажите, есть ли обдув вентилятором. Это влияет на выбор мощности и материала оребрения.
Температура оболочки не должна превышать 450°C для углеродистой стали; для более высоких температур применяется нержавеющая сталь.
Материал оребрения: углеродистая или нержавеющая сталь
Оребрение может быть из углеродистой или нержавеющей стали. Выбор зависит от температуры оболочки и коррозионной среды.
Для стандартных конвекторов с температурой до 450°C подходит углеродистая сталь. Для более высоких температур или агрессивных сред (например, в теплицах с высокой влажностью) применяем нержавейку.
По заказу делаем оребрение из любого материала, а также U-образную форму или крепление на фланце.
Конструктивные особенности
ТЭНР-60В имеет один штуцер G1/2 для крепления. Исполнение Ф1 - код формы по каталогу производителя, точную конфигурацию уточняйте по документации.
Оребрение увеличивает площадь теплоотдачи, что позволяет снизить температуру оболочки при той же мощности.
Степень защиты IP20 обычно указывается для корпуса готового прибора (конвектора), а не для отдельного ТЭН. В конвекторах часто устанавливается электронный термостат и тепловая защита с ручным ресетом.
Условия эксплуатации и защита
Подача питания на ТЭН при отключённом вентиляторе запрещена - это приводит к перегреву. В конвекторах с обдувом предусмотрена блокировка.
При частых срабатываниях тепловой защиты (ручной ресет) необходимо устранить причину перегрева: проверить обдув, зазоры, напряжение.
Рекомендуемые расстояния монтажа: от пола 160-180 мм, от стены не менее 50 мм, от подоконника не менее 120 мм до решётки.
Что прислать для расчёта
Для изготовления ТЭНР по вашим размерам предоставьте: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение.
Также укажите тип крепления (штуцер, резьба, фланец), материал оребрения, наличие обдува и температуру воздуха.
Если есть старый ТЭН, пришлите фото с маркировкой или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
ТЭНР-60В с креплением G1/2 подходит для оборудования, где используется оребрённый ТЭН с одним штуцером и обдувом (код среды К). Уточните по маркировке старого нагревателя.
Нужен ли обдув вентилятором для этого ТЭН?
Да, маркировка К означает движущийся воздух - для этого ТЭН обдув обязателен, без него нержавеющий нагреватель такой мощности будет перегреваться. Для работы без вентилятора используют ТЭН с кодом С.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭНР любой длины, формы (прямой, U-образный) и с другим креплением - фланец, резьба, два штуцера.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром, проверьте изоляцию. Визуально оцените состояние оребрения и оболочки.
Что прислать для расчёта?
Пришлите развёрнутую длину, мощность, напряжение, тип крепления, материал оребрения, фото старого ТЭН или модель оборудования.
Углеродистая или нержавеющая сталь оребрения - что выбрать?
Для температур оболочки до 450°C и сухих помещений достаточно углеродистой стали. Для влажных сред (теплицы) или температур выше 450°C выбирайте нержавейку.
