Характеристики
| Тип | Блок ТЭН |
|---|---|
| Мощность | 6 кВт |
| Резьба подключения | G1-1/2 (G1½″) |
| Назначение | Для промышленного водонагревателя и СЭВ |
Где применяется и в каком оборудовании
Блок ТЭН 6 кВт G1-1/2 устанавливается в промышленные водонагреватели, накопительные водонагреватели и сухие электронагреватели (СЭВ). Как блок тэн для бойлера, он монтируется через резьбовой патрубок 1½" во фланец для чистки (например, в бойлерах Taurus Metalac MAX). В моечных и посудомоечных машинах (купольные типа TATRA, МПК) используется как блок нагрева воды ополаскивания или ТЭН бака мойки. В подогревателях бассейнов Pahlen и Elecro Flow Line блоки с резьбой G1-1/2 применяются с датчиком потока и защитой от перегрева, возможен переходник на трубу 50 мм.
Подбор блока ТЭН
Для расчёта требуемой мощности используйте формулу: P (кВт) = V (л) × ΔT (°C) × 1,163 / (1000 × t (ч)). Учитывайте жёсткость воды – при повышенном содержании солей срок службы ТЭН снижается, требуется выбор материала оболочки. Для промышленных баков ориентир 1 Вт на литр не применяется, расчёт ведётся по ΔT и времени нагрева. Напряжение и число элементов блока согласуются с сетью (трёхфазная 380В или однофазная 220В).
Из нашей практики
Производство пластиковых изделий: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Энергетическое предприятие в Казахстане: блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Конструктивные особенности
Блок ТЭН (ТЭНБ) с резьбой G1-1/2 (трубная цилиндрическая по ГОСТ 6357-81) выпускается в типоразмерах под 3, 4,5, 6, 7,5, 9, 12, 15 кВт. Количество элементов кратно равномерной нагрузке по фазам: 2, 3 или 3×. Стандартно ТЭНы запрессованы, по заказу делаем съёмные ТЭН с изоляцией или покрытием. В комплект могут входить гильза ТЭН под датчик, термостат, колпак или клеммная коробка. Трубчатый электронагреватель по ГОСТ 13268-88 имеет развёрнутую длину от 250 до 6300 мм.
Материалы оболочки и защита от коррозии
Для воды и пара применяется AISI 304 (08Х18Н10) или цельнотянутая 12Х18Н10Т. Для агрессивных сред (хлоргенераторы, морская вода) – 316L, Inconel или чистый титан. Для сухих сред (масло, воздух) – сталь 10. Для защиты бака и ТЭН от коррозии используются жертвенные аноды (магний, цинк, алюминий), но в агрессивной воде их ресурс до 6 месяцев. Сухой ТЭН (сталь 10) не применяется в воде.
Что прислать для расчёта
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки

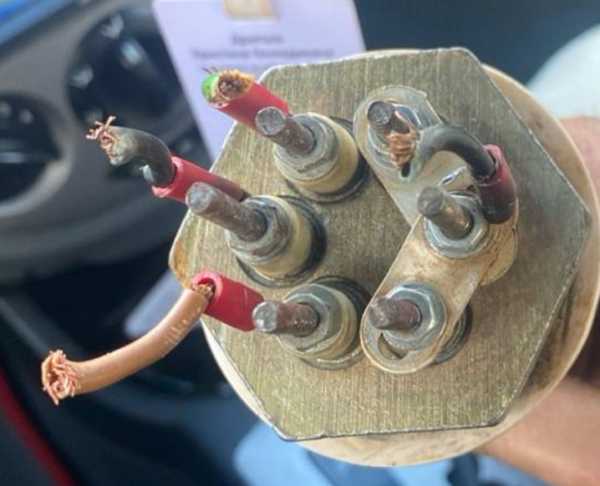

- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН 6 кВт G1-1/2 к моему оборудованию?
Проверьте резьбу присоединения – G1-1/2 (1½″). Если в вашем оборудовании такой патрубок, блок подходит. Уточните мощность, напряжение и число элементов по старому блоку или паспорту.
Из какой стали изготовлен блок?
Стандартно для воды используется AISI 304 (08Х18Н10). По заказу делаем из 12Х18Н10Т, 316L, титана или стали 10 для сухих сред.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу изготавливаем блоки со съёмными ТЭН, с изоляцией или покрытием.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции мегомметром, проверьте целостность оболочки, сравните мощность и присоединение с новым блоком.
Что прислать для расчёта нового блока?
Укажите нагреваемую среду и температуру, тип присоединения (резьба или фланец), мощность, напряжение, число элементов, погружную длину и модель оборудования или фото старого блока с биркой.
Какие особенности у блока для промышленного водонагревателя и СЭВ?
Блок работает как в воде, так и в сухих средах. Для воды выбирайте оболочку из нержавейки, для сухих – сталь 10. Обязательно учитывайте жёсткость воды и наличие защиты от перегрева.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
