Характеристики
| Мощность | 7,5 кВт |
|---|---|
| Напряжение | 220 В |
| Длина | 1300 мм |

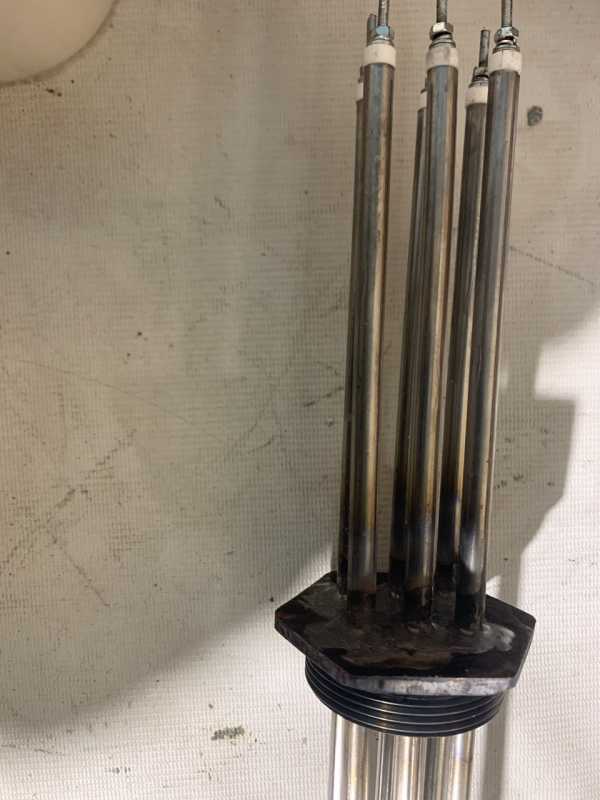

| Тип | блок ТЭН (ТЭНБ) |
Где применяется и в каком оборудовании
Блок ТЭНБ-7,5 кВт используется в проточных нагревателях бассейнов, накопительных водонагревателях для ГВС и промышленных моечных машинах. Это готовый блок тэн для водонагревателя или бойлера, подходит также для баков горячего водоснабжения.
- Проточные нагреватели бассейнов (например, Pahlen Compact 18)
- Накопительные водонагреватели VLM 100-1500 л
- Купольные посудомоечные машины производительностью до 40 касс/час
Подбор блока ТЭН по среде
При выборе блока ТЭН учитывают удельную поверхностную мощность (ваттная нагрузка). Для проточной воды до 100°C она составляет 8-12 Вт/см², для стоячей воды в баке ГВС - 3-5 Вт/см². В обычной хлорированной воде применяют нержавейку 12Х18Н10Т. В морской или сильно солёной воде обычная нержавейка подвержена питтинговой и щелевой коррозии - там титан остаётся единственным материалом, предотвращающим гальваническую реакцию.
- Удельная мощность для проточной воды: 8-12 Вт/см²
- Удельная мощность для стоячей воды: 3-5 Вт/см²
- Материал для хлорированной воды: 12Х18Н10Т; для морской и сильно солёной воды: титан
Из нашей практики
Изготавливали блоки 72 кВт и 30 кВт на фланце из нержавеющей стали с гильзой под термопару для производителя котельного оборудования. Также делали блоки 9 кВт на 220 В с резьбой G1½" из стали 08Х18Н10Т для нагрева воды и антифриза.
Материалы и защита от коррозии
В солёной воде обычная нержавейка подвержена питтинговой и щелевой коррозии. Титан - единственный материал, предотвращающий гальваническую реакцию в морской воде. Для дополнительной защиты применяют жертвенные аноды (магний, цинк, алюминий), но они служат до 6 месяцев в агрессивной среде.
Конструктивные особенности и комплектация
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Что прислать для расчёта
Для точного подбора блока ТЭН необходимо указать: что нагревается и до какой температуры, тип присоединения (резьба или фланец с размером), требуемую мощность, напряжение и число элементов, погружную длину и место установки. Желательно прислать модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости необходимо знать мощность, напряжение, присоединение и погружную длину. Если у вас есть модель оборудования или фото старого блока, мы сможем подобрать аналог.
Из какой стали сделан блок?
Стандартно ТЭНБ изготавливается из нержавеющей стали. Для агрессивных сред (хлор, соль) по заказу делаем титановые ТЭН или из 12Х18Н10Т.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Да, по заказу делаем съёмные ТЭН с изоляцией или покрытием. Это позволяет менять нагреватели без замены всего блока.
Как проверить старый блок перед заменой?
Проверьте сопротивление изоляции: по ГОСТ 13268-88 в холодном состоянии не менее 0,5 МОм. Также измерьте ток утечки - не более 0,75 мА/кВт.
Что прислать для расчёта нового блока?
Пришлите данные: что нагревается и до какой температуры, тип присоединения, мощность, напряжение, число элементов, погружную длину. Желательно фото старого блока с биркой.
Какой материал выбрать для нагрева воды в бассейне с хлором и солью?
Для хлорированной и солёной воды рекомендуется титановый ТЭН, так как он устойчив к питтинговой и щелевой коррозии. Обычная нержавейка в таких условиях быстро разрушается.
