Характеристики
| Диаметр | 16 мм |
|---|---|
| Длина | 345 мм |
| Напряжение | 230 В |
| Мощность | 1400 Вт |
Где применяется патронный нагреватель
Патронные нагреватели (ТЭНП) используются в лабораторных нагревателях, элементных анализаторах, предпусковых подогревателях двигателя (подогрев масла в картере), хотэндах 3D-принтеров (картриджи 12В 40Вт, 24В 40Вт с керамическим сердечником) и электропаяльниках непрерывного нагрева (с лужением жала).
Конструкция и варианты выводов
По ТУ на ТЭНП корпус выполняется из нержавеющей стали, по запросу из углеродистой. Внутри находится керамический сердечник с нагревательным шнуром. Выводы могут быть: провод в термостойкой изоляции, защита металлорукавом, угловой вывод для ограниченного пространства, резьбовая муфта G1 1/2 для вворачивания в емкость. По заказу устанавливается встроенная термопара (доступна при диаметре до 16 мм).
Как подобрать патронный нагреватель
Для подбора нужны диаметр посадочного отверстия, длина нагревателя, мощность и напряжение. Рабочая температура на поверхности стандартно до 300°C, по запросу до 500°C. По данным производителей патронных ТЭН, при высокой удельной мощности (порядка 130 Вт/дюйм² и температуре блока 500°C на воздухе) отверстие делают примерно на 0,2 мм больше диаметра нагревателя для теплового контакта. Точный зазор для вашего случая уточняем при расчёте.
Монтаж и эксплуатация
Патронный нагреватель вставляется в отверстие с зазором, который уточняется под мощность и рабочую температуру узла; по данным производителей, при высокой удельной мощности ориентир - около 0,2 мм. При монтаже с резьбовой муфтой используйте уплотнитель. Для вывода провода через металлорукав обеспечьте неподвижность контакта. При работе с термопарой не допускайте изгиба в месте выхода.
Что прислать для расчёта
Для изготовления патронного ТЭН по вашим размерам необходимы: диаметр нагревателя и посадочного отверстия, длина и длина холодной зоны, мощность и напряжение, тип вывода и длина провода, нужна ли защита вывода (металлорукав, оплётка), рабочая температура и среда нагрева, модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?

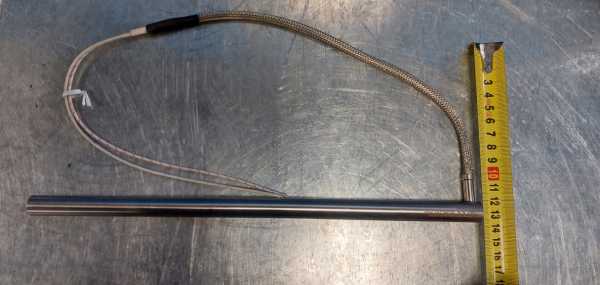

Патронный нагреватель 16D 345L 230V 1400W подходит для оборудования с посадочным отверстием 16 мм и длиной не менее 345 мм. Для точной совместимости сверьтесь с чертежом или пришлите образец.
Какой нужен зазор в отверстии?
По данным производителей патронных ТЭН, при высокой удельной мощности зазор делают около 0,2 мм - это обеспечивает тепловой контакт. Точный зазор для вашего случая уточняем при расчёте.
Можно ли сделать другой вывод или длину провода?
Да, по заказу меняем тип вывода: провод, металлорукав, угловой вывод, штуцер. Длину провода изготавливаем по вашему требованию.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром, сравните с расчётным по мощности. Проверьте изоляцию корпуса. При наличии термопары проверьте её целостность.
Что прислать для расчёта?
Пришлите диаметр и длину нагревателя, мощность, напряжение, тип вывода, рабочую температуру, фото или маркировку старого ТЭН.
Какие бывают выводы: провод, металлорукав, угловой вывод, штуцер?
Мы можем изготовить патронный ТЭН с любым из этих выводов. Угловой вывод удобен при ограниченном пространстве, металлорукав защищает провод от механических повреждений, штуцер позволяет вворачивать нагреватель в резьбовое отверстие.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
