Характеристики
| Диаметр | 8 мм |
|---|---|
| Длина | 100 мм |
| Напряжение | 250 В |
| Мощность | 250 Вт |
Где применяется и в каком оборудовании
Патронный ТЭН 8*100 250V250W используется в предпусковых подогревателях двигателя для подогрева антифриза или масла в картере. Также встраивается в технологические баки и емкости с резьбовой муфтой G1 1/2 для нагрева воды и слабых кислотных/щелочных растворов.
Подходит для лабораторного и аналитического оборудования, например элементных анализаторов. В 3D-принтерах применяется как картридж 24В 40Вт в хотэндах для FDM-печати.
Подбор патронного нагревателя
При подборе ориентируйтесь на диаметр посадочного отверстия: он должен быть чуть больше диаметра корпуса (8 мм). Длина 100 мм включает холодную зону, если она предусмотрена. По данным производителей патронных ТЭН, рабочая температура может достигать 500°C при удельной мощности до 50 Вт/см² - точные параметры для вашего случая уточняем при заказе.
У производителей патронных ТЭН доступны напряжения 12В, 24В, 36В, 110В, 220В, 380В. По заказу делаем другие размеры: диаметр, длину, мощность, а также исполнение вывода (провод в металлорукаве, термостойкий шнур, шпилька М6).
Конструкция и особенности
Патронный ТЭН (ТЭНП) состоит из цилиндрического корпуса из нержавеющей стали, внутри которого размещена нихромовая спираль, изолированная от корпуса. Нагревательный шнур выводится через герметичный узел.
Встроенная термопара доступна только при диаметре корпуса до 16 мм. Выводы могут быть выполнены в виде провода в металлической оплетке, термостойкого кабеля, шнура с вилкой или приваренной контактной шпильки М6.
Как читать размеры патронного ТЭН
В маркировке 8*100 250V250W: 8 мм - внешний диаметр корпуса, 100 мм - общая длина, 250 В - номинальное напряжение, 250 Вт - мощность. Для корректной установки проверьте длину холодной зоны (участок без нагрева у выводов).
Посадочное отверстие должно быть чуть больше диаметра корпуса. При замене измерьте старый нагреватель штангенциркулем и проверьте внутреннее сопротивление мультиметром - оно должно соответствовать расчётному по закону Ома.
Проверка и диагностика
Проверьте старый патронный нагреватель мультиметром: измерьте внутреннее сопротивление (для 250 Вт при 250 В оно около 250 Ом). Убедитесь в отсутствии замыкания на корпус. Если сопротивление бесконечно или ноль - нагреватель неисправен.
Для предпускового подогревателя двигателя проверьте целостность нагревательного шнура и изоляции. При лужении жала паяльника (если используется в паяльном оборудовании) контролируйте время разогрева - не более 8 минут.
Что прислать для расчёта
Для точного подбора патронного ТЭН предоставьте: диаметр и длину нагревателя, мощность и напряжение, тип вывода и длину провода, нужна ли защита вывода. Укажите рабочую температуру и что нагреваете (вода, масло, антифриз).
Если есть старый нагреватель, пришлите его фото с маркировкой или модель оборудования. Это поможет определить посадочное отверстие и резьбовую муфту.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН 8*100 250V250W к моему оборудованию?
Проверьте посадочное отверстие: оно должно быть чуть больше диаметра корпуса. Уточните длину холодной зоны и тип вывода. Если оборудование - предпусковой подогреватель двигателя или бак с резьбовой муфтой G1 1/2, скорее всего подойдет.
Какой нужен зазор в отверстии для патронного ТЭН?
Зазор между корпусом нагревателя и стенкой отверстия должен быть небольшим для плотной посадки. При большем зазоре ухудшается теплопередача, при меньшем - возможен заклинивание.
Можно ли сделать другой вывод или длину провода?

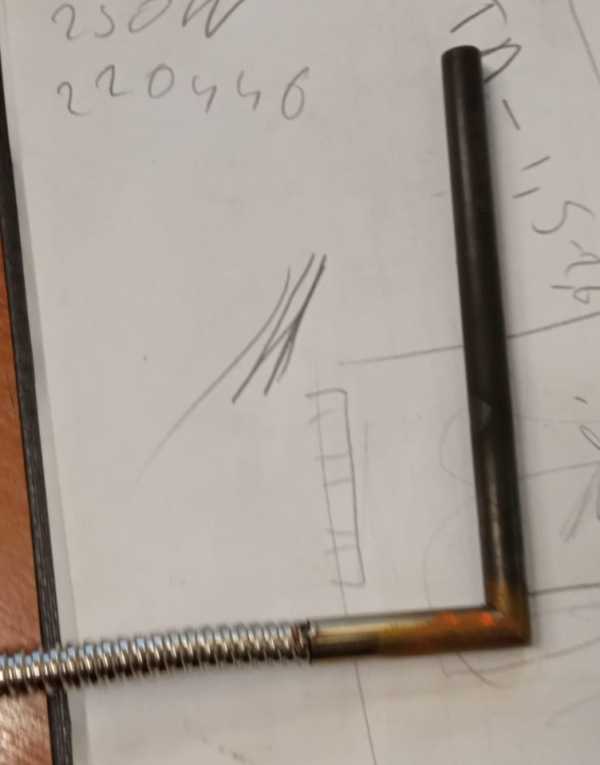

Да, по заказу делаем патронные ТЭН с проводом нужной длины в термостойкой изоляции, с защитой металлорукавом, угловым выводом или приваренной шпилькой М6. Укажите требования при заказе.
Как проверить старый патронный ТЭН?
Используйте мультиметр: измерьте сопротивление между выводами (для 250 Вт при 250 В - около 250 Ом). Проверьте отсутствие замыкания на корпус. Если сопротивление не соответствует или есть пробой - нагреватель неисправен.
Что прислать для расчёта патронного нагревателя?
Пришлите диаметр, длину, мощность, напряжение, тип вывода, длину провода, рабочую температуру и среду нагрева. Если есть старый ТЭН - его фото с маркировкой или модель оборудования.
Как читать размеры патронного ТЭН: диаметр, длина, мощность, напряжение?
В маркировке 8*100 250V250W: первое число - диаметр корпуса (8 мм), второе - длина (100 мм), далее напряжение (250 В) и мощность (250 Вт). Учитывайте холодную зону и посадочное отверстие.
