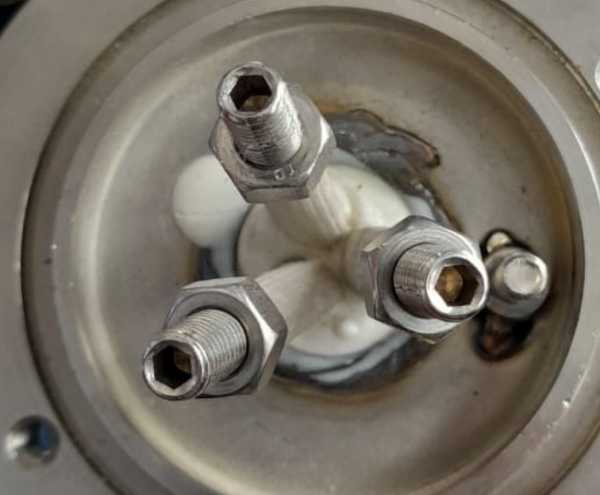

Характеристики
| Тип | ТЭНП (патронный нагреватель) |
|---|---|
| Диаметр | 30 мм |
| Длина | 2400 мм |
| Напряжение | 380 В |
| Мощность | 10 кВт |
Где применяется и в каком оборудовании
По паспортам ТЭНП, патронные ТЭН такого типа используются в технологических баках и емкостях с резьбовой муфтой G1 1/2, в предпусковых подогревателях двигателя (подогрев антифриза или масла в картере) для нагрева воды, слабых кислотных/щелочных растворов, антифриза, масла. При такой длине (2400 мм) и мощности (10 кВт) речь идёт о промышленной установке, а не о хотэнде 3D-принтера или настольном лабораторном нагревателе: там применяются маломощные компактные картриджи другого размера. В подогревателях возможна термосифонная циркуляция без насоса.
Подбор патронного ТЭН по образцу
Для правильного подбора необходимо измерить диаметр нагревателя и посадочного отверстия, полную длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода. Также важна рабочая температура и среда нагрева. Если есть старый ТЭН, можно прислать его фото с маркировкой или чертеж.
- Диаметр нагревателя и отверстия
- Длина и холодная зона
- Мощность и напряжение
- Тип вывода, длина провода, защита
- Рабочая температура и среда
- Модель оборудования или фото
Особенности конструкции и материалы
Патронные ТЭН (ТЭНП) изготавливаются с оболочкой из нержавеющей стали, по запросу: из углеродистой стали. Внутри корпуса: нихромовая спираль, изолированная периклазом. Возможно исполнение с встроенной термопарой, защитой вывода металлорукавом, угловым выводом, резьбовым штуцером или фланцем.
Как измерить старый нагреватель для замены
При замене по образцу важно точно измерить диаметр (калибром или штангенциркулем), длину корпуса и холодной зоны. Напряжение и мощность указаны на маркировке или в паспорте. Тип вывода: открытые концы, клеммы, провод в изоляции. Если маркировка стерта, можно измерить сопротивление и рассчитать мощность, а также проверить соответствие диаметра посадочному отверстию.
Дополнительные возможности изготовления
По заказу делаем патронные ТЭН (ТЭНП, энп нагреватель) с нужной длиной провода в термостойкой изоляции, защитой вывода металлорукавом или оплёткой, угловым выводом, резьбовым штуцером или фланцем, встроенной термопарой. Возможно изготовление под конкретное оборудование: предпусковой подогреватель двигателя, погружной нагреватель бака.
Что прислать для расчёта
Для расчёта нового патронного нагревателя достаточно прислать размеры старого ТЭН: диаметр, длину, мощность, напряжение, тип вывода. Также можно предоставить чертёж или образец. Если оборудование известно, укажите модель и условия работы (рабочее давление бар, среда).
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНП к моему оборудованию?
Для проверки совместимости сравните диаметр, длину, мощность, напряжение и тип вывода с вашим старым нагревателем. Если параметры совпадают, ТЭНП подойдет. При несовпадении мы можем изготовить по вашим размерам.
Какой нужен зазор в отверстии для патронного ТЭН?
Точная цифра зазора для этого исполнения не определена: по данным зарубежных каталогов картриджных нагревателей отверстие на 0,2 мм больше диаметра даёт достаточный тепловой контакт при удельной мощности 130 Вт/дюйм² и температуре около 500°C на воздухе. Для расчёта под вашу задачу сообщите диаметр и условия эксплуатации.
Можно ли сделать другой вывод или длину провода?
Да, по заказу мы делаем любую длину провода в термостойкой изоляции, а также защиту вывода металлорукавом, угловой вывод, резьбовой штуцер или фланец.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром и сравните с расчетным. Также проверьте изоляцию между выводом и оболочкой: сопротивление должно быть высоким.
Что прислать для расчёта нового нагревателя?
Пришлите диаметр, длину, мощность, напряжение, тип вывода и длину провода старого ТЭН. Можно также прислать фото с маркировкой или чертёж.
Что измерить у старого нагревателя для замены по образцу?
Измерьте диаметр корпуса и посадочного отверстия, полную длину и длину холодной зоны, напряжение и мощность (по маркировке или расчету), тип вывода и длину провода. Также укажите рабочую температуру и среду.
