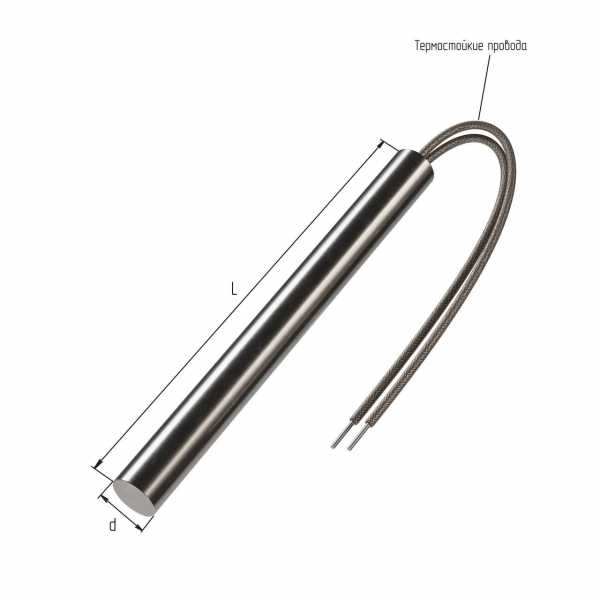

Характеристики
| Диаметр | 6 мм |
|---|---|
| Напряжение | 220 В |
| Длина (варианты) | 100 мм / 120 мм |
| Мощность (варианты) | 100 Вт / 300 Вт |
| Температура нагрева (варианты) | 210 °C / 190 °C |
| Длина проводов | 250 мм |
Где применяется и в каком оборудовании
Патронные ТЭН диаметром 6 мм устанавливаются в электропаяльники непрерывного нагрева (например, ЭПСН), хотэнды 3D-принтеров, лабораторные нагреватели и технологические баки. В предпусковых подогревателях двигателя они используются для подогрева антифриза. Возможна установка в ёмкости через резьбовую муфту G1 1/2 при заказе соответствующего исполнения.
Для хотэндов 3D-принтера стандартные комбинации: 12В 40Вт или 24В 40Вт, но наши нагреватели на 220В подходят для стационарного оборудования. В лабораторных анализаторах часто применяются картриджи с встроенной термопарой до 16 мм.
- Электропаяльники непрерывного нагрева
- Хотэнды 3D-принтеров
- Лабораторное и аналитическое оборудование
- Предпусковые подогреватели (подогрев антифриза)
- Технологические баки и емкости с резьбовой муфтой
Что измерить у старого нагревателя
Для точной замены снимите размеры: диаметр (посадочное отверстие), полную длину, длину холодной зоны (если есть). Определите мощность и напряжение по маркировке или мультиметром: измерьте сопротивление и рассчитайте мощность по формуле P=U²/R.
Проверьте тип вывода: открытые концы, клеммы или защита металлорукавом. Длина провода должна соответствовать монтажу. Уточните рабочую температуру и среду (воздух, жидкость). Если есть фото старого нагревателя с маркировкой, это облегчит подбор.
- Диаметр и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение (по маркировке или мультиметром)
- Тип вывода и длина провода
- Рабочая температура и среда
- Модель оборудования или фото
Конструктивные возможности по заказу
По заказу мы изготавливаем патронные нагреватели с любыми размерами: диаметр, длина, мощность, напряжение. Вывод может быть выполнен проводом нужной длины в термостойкой изоляции (нагревательный шнур), с защитой металлорукавом или оплёткой. Возможен угловой вывод (Г-образный ТЭНПГ), резьбовой штуцер или фланец.
Для хотэндов 3D-принтера часто требуется керамический сердечник, и мы делаем такие исполнения. Также доступна встроенная термопара (до 16 мм) для контроля температуры в лабораторных нагревателях. Все параметры согласовываются по чертежу или образцу.
- Любая длина провода в термостойкой изоляции
- Защита вывода металлорукавом или оплёткой
- Угловой вывод (Г-образный)
- Резьбовой штуцер или фланец
- Встроенная термопара (до 16 мм)
- Керамический сердечник для хотэндов
Особенности эксплуатации патронных ТЭН
У производителей патронных нагревателей стандартная рабочая температура на поверхности до 300 °C, по запросу до 500 °C и выше. Время разогрева электропаяльника до номинальной температуры не более 8 минут; перед началом работы жало паяльника подвергают лужению.
Для патронных ТЭН, устанавливаемых в баки через резьбовую муфту, важно учитывать рабочее давление: максимальное давление жидкости в системе не должно превышать 10 бар. Вероятность безотказной работы зависит от удельной мощности и рабочей температуры, поэтому не превышайте допустимые режимы.
- Стандартная рабочая температура до 300 °C, спец. до 500 °C
- Время разогрева паяльника до 8 минут
- Лужение жала перед эксплуатацией
- Максимальное рабочее давление 10 бар (для баков)
- Удельная мощность влияет на ресурс
Что прислать для расчёта
Для изготовления патронного ТЭН по вашим параметрам пришлите чертёж или образец старого нагревателя. Укажите диаметр, длину, мощность, напряжение, тип вывода и длину провода. Если требуется нестандартное напряжение (12В, 24В, 36В, 110В, 380В), сообщите. Мы можем сделать картридж 12В 40Вт или 24В 40Вт по вашему запросу.
Также укажите, нужна ли встроенная термопара (возможна при диаметре до 16 мм), защита вывода металлорукавом, угловой вывод или резьбовой штуцер. Фото старого нагревателя с маркировкой ускоряет подбор.
- Чертёж или образец
- Диаметр, длина, мощность, напряжение
- Тип вывода и длина провода
- Необходимость термопары, защиты, углового вывода
- Фото с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Для проверки совместимости измерьте посадочный диаметр, длину, мощность и напряжение вашего старого нагревателя. Сверьте с параметрами из названия: 100 мм/100 Вт/210 °C или 120 мм/300 Вт/190 °C, 220 В.
Какой нужен зазор в отверстии?
Зазор подбирается под посадочное отверстие вашего оборудования. Для корректной установки укажите диаметр отверстия при заказе.
Можно ли сделать другой вывод или длину провода?
Да, по заказу мы изготавливаем патронные ТЭН с любой длиной провода в термостойкой изоляции, а также с защитой металлорукавом, угловым выводом или резьбовым штуцером.
Как проверить старый ТЭН мультиметром?
Измерьте сопротивление между выводами и сравните с расчетным для вашей мощности: R=U²/P. Также проверьте изоляцию между выводом и корпусом.
Что прислать для расчёта?
Пришлите чертёж или образец старого нагревателя с указанием диаметра, длины, мощности, напряжения, типа вывода и длины проводов. Если есть маркировка или фото, это ускорит подбор.
Какие размеры нужно измерить у старого нагревателя для замены по образцу?
Измерьте диаметр, полную длину, длину холодной зоны (если есть), мощность и напряжение по маркировке, тип вывода и длину провода. Уточните рабочую температуру и среду.
