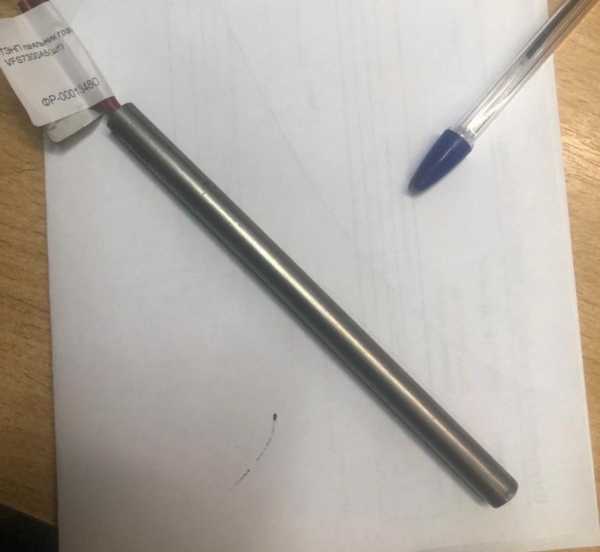

Характеристики
| Тип нагревателя | ТЭНП (патронный) |
|---|---|
| Модель | VFS7300А5 |
| Назначение | паяльник грани |
| Форма | патронный нагреватель |
Где применяется и в каком оборудовании
Патронный тэн VFS7300А5 используется в электропаяльниках непрерывного нагрева, хотэндах 3D-принтеров, предпусковых подогревателях двигателя (подогрев антифриза или масла в картере), а также в погружных нагревателях баков для воды и слабых растворов. Также возможна установка в лабораторные нагреватели и элементные анализаторы.
Подбор по образцу: что измерить у старого нагревателя
Для замены по образцу снимите размеры: диаметр нагревателя и посадочного отверстия, полную длину и длину холодной зоны (необогреваемые участки: со стороны выводов 1,5-3 см, с глухой стороны 1 см). Замерьте мультиметром внутреннее сопротивление нагревателя, определите мощность и напряжение. Уточните тип вывода, длину провода и нужна ли защита (металлорукав, оплётка). Также запишите рабочую температуру и что именно нагревается (вода, масло, антифриз).
- Диаметр и допуск отверстия (у производителей патронных ТЭН ориентир: H7, зазор на сторону менее 0,05 мм)
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, защита
- Рабочая температура и среда
- Модель оборудования или фото с маркировкой
Особенности конструкции патронных ТЭН (ТЭНП)
ТЭНП (энп нагреватель) состоит из трубчатого корпуса, как правило из нержавеющей или углеродистой стали, внутри - нихромовая спираль с электроизоляцией из периклаза (MgO). Нагреватель имеет необогреваемые участки по торцам. По данным производителей патронных ТЭН, для посадки в металл рекомендуется отверстие с допуском H7. У разных производителей (например, ПК «Марион») диапазон диаметров 6-25 мм, длина 40-3500 мм. Время разогрева паяльника до номинальной температуры - не более 8 минут.
Как проверить старый ТЭН перед заказом
Проверьте мультиметром целостность спирали: измерьте внутреннее сопротивление нагревателя - оно должно соответствовать расчётному по мощности. Убедитесь в отсутствии замыкания на корпус. Если сопротивление бесконечное или короткое, нагреватель неисправен. Также осмотрите выводы и изоляцию провода. Для картриджного нагревателя хотэнда 3D-принтера типичная проверка - подача напряжения 24В и контроль нагрева.
Возможности изготовления по индивидуальным требованиям
По заказу делаем патронные ТЭН с нужной длиной провода в термостойкой изоляции, защитой вывода металлорукавом или оплёткой, угловым выводом, резьбовым штуцером или фланцем, встроенной термопарой. Возможно исполнение для подогрева масла в картере, предпускового подогревателя двигателя, погружного нагревателя бака с рабочим давлением до 10 бар.
Что прислать для расчёта
Для точного изготовления патронного нагревателя пришлите старый ТЭН (образец), его чертёж с размерами или фото с маркировкой. Укажите модель оборудования - это поможет проверить совместимость. Если образца нет, снимите размеры по списку выше. Для хотэнда 3D-принтера или картриджа 24В 40Вт достаточно диаметра 6 мм и длины 20 мм.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки совместимости сравните размеры и параметры старого нагревателя с нашими возможностями. Пришлите модель оборудования или фото - мы уточним.
Какой нужен зазор в отверстии для патронного ТЭН?
По данным производителей патронных ТЭН рекомендуемый зазор на сторону менее 0,05 мм при посадке H7, допускается до 0,1 мм в зависимости от задачи. Это общий ориентир, для вашего случая уточняем при расчёте.
Можно ли сделать другой вывод или длину провода?
Да, по заказу меняем тип вывода, длину провода, добавляем защиту металлорукавом или оплёткой. Также возможен угловой вывод.
Как проверить старый ТЭН перед заказом?
Используйте мультиметр: измерьте сопротивление между выводами (должно быть несколько Ом) и проверьте изоляцию на корпус. Если обрыв или замыкание - нагреватель неисправен.
Что прислать для расчёта?
Пришлите старый ТЭН, его чертёж с размерами или фото с маркировкой. Укажите модель оборудования. Если образца нет - снимите диаметр, длину, мощность, напряжение и тип вывода.
Какие размеры нужно измерить у старого нагревателя для замены по образцу?
Измерьте диаметр, полную длину, длину холодной зоны (со стороны выводов 1,5-3 см, с глухой стороны 1 см), мощность и напряжение, тип вывода и длину провода. Также уточните рабочую температуру и среду.
