Характеристики
| Мощность | 120 кВт |
|---|---|
| Тип | ТЭНБ (блок ТЭН) |
| Среда | Вода |
| Исполнение | По заказу: съёмные или запрессованные ТЭН, с покрытием или изоляцией |
| Присоединение | Фланец или резьба (согласовывается) |
| Материал оболочки | Нержавеющая сталь (по заказу) |
| Комплектация | Фланец/пробка, гильза под датчик, клеммная коробка, термостат – по согласованию |
Где применяется и в каком оборудовании
Блок ТЭН для водонагревателя 120 кВт используется в промышленных накопительных электроводонагревателях (типа VLM) объёмом от 100 до 1500 л, в подогревателях бассейнов (например, Elecro Flow Line), а также в моечных и посудомоечных машинах (купольные типа TATRA, МПК).
В бойлерах косвенного нагрева с электродогревом (Taurus Metalac MAX) такой блок может применяться как дополнительный нагреватель – это блок тэн для бойлера. Оборудование часто оснащается термостатом для регулировки температуры до 85°C.
Для агрессивных сред (солёная вода, хлор) в подогревателях бассейнов используют корпуса из титана или нержавеющей стали – уточняется при заказе.
Как подобрать блок ТЭН 120 кВт
Подбор блока ТЭН 120 кВт начинается с расчёта времени нагрева воды. Используйте формулу: P[кВт] = V[л] × ΔT[°C] × 1,163 / (1000 × t[ч]), где теплоёмкость воды 1,163 Вт·ч/(кг·°C).
Учитывайте ваттную нагрузку на поверхности ТЭН – по ГОСТ 13268-88 для воды она ограничена. Для жёсткой воды и накипи рекомендуется снижать нагрузку или применять стеатитовый нагреватель (сухой ТЭН), который не контактирует с водой и не обрастает накипью.
Число элементов в блоке кратно равномерной нагрузке по фазам: 2, 3, 6, 9, 12 и т.д. Для 120 кВт при 380В типично 3 ветви равномерно по фазам. Присоединение – фланец или резьба, размер уточняется по месту установки.
Из нашей практики
На производстве пластиковых изделий заменили сгоревший блок 13,5 кВт в водяной рубашке экструдера. Блок имел фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Для производителя котельного и водонагревательного оборудования изготовили блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Особенности эксплуатации в жёсткой воде и при накипи
Жёсткая вода и накипь сокращают ресурс мокрого ТЭН, который контактирует с водой напрямую. Накипь снижает теплоотдачу, вызывает перегрев и питтинговую коррозию оболочки.
Для продления срока службы используйте сухой ТЭН (стеатитовый нагреватель в гильзе) – он не контактирует с водой и меняется без слива бака. Также эффективен магниевый анод, который принимает на себя коррозию.
В блоках для солёной воды (например, подогрев бассейна с солевым электролизом) применяют оболочки из нержавеющей стали AISI 316 или титана – это снижает риск питтинговой коррозии. По заказу делаем съёмные ТЭН с покрытием для облегчения чистки от накипи.

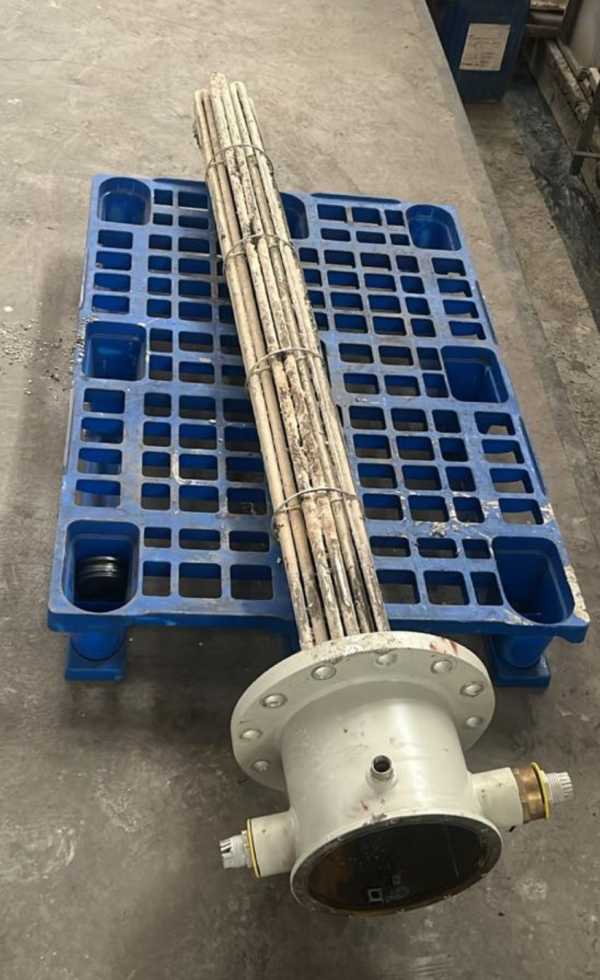

Конструкция и возможности исполнения
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием – исполнение определяет задача заказчика.
В комплект входит то, что согласовали: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Для санитарной обработки тары (моечные машины) возможна установка защиты от перегрева.
Рабочее давление блока: для оболочки из стали 08КП – 4,5 атм, из нержавеющей стали 08Х18Н10Т – 6 атм. Монтаж и обслуживание под напряжением допускаются только лицам с группой по электробезопасности не ниже третьей.
Что прислать для расчёта
Для точного расчёта блока ТЭН 120 кВт предоставьте: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки.
Также желательно указать модель оборудования или фото старого блока с биркой. Это поможет определить тип (мокрый ТЭН или сухой) и необходимость защиты от накипи, например, установки магниевого анода.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН 120 кВт к моему оборудованию?
Для проверки совместимости уточните присоединение (резьба или фланец, размер), погружную длину и мощность. Если у вас бойлер косвенного нагрева или накопительный водонагреватель – обычно подходит, но нужно сверить параметры. Это блок тэн для бойлера или водонагревателя.
Из какой стали делают блок ТЭН 120 кВт?
Стандартно – нержавеющая сталь AISI 304 или 316. Для солёной воды (бассейны с солевым электролизом) применяем титан. Материал уточняется при заказе.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Да, по заказу делаем съёмные ТЭН – это упрощает замену и чистку от накипи. Ремонт возможен, если повреждён один элемент, но чаще блок меняют целиком.
Как проверить старый блок перед заменой?
Проверьте сопротивление изоляции мегаомметром и целостность ТЭН мультиметром. Осмотрите оболочку на питтинговую коррозию и накипь. Сфотографируйте бирку с параметрами.
Что прислать для расчёта блока ТЭН 120 кВт?
Пришлите: что нагреваете и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Желательно фото старого блока с биркой.
Как продлить ресурс блока в жёсткой воде с накипью?
Используйте сухой ТЭН (стеатитовый нагреватель) – он не контактирует с водой и не обрастает накипью. Установите магниевый анод для защиты от коррозии. Для солёной воды выбирайте оболочку из титана или AISI 316.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
