Характеристики
| Тип | Оребренный воздушный ТЭН (ТЭНР) |
|---|---|
| Мощность | 1 кВт |
| Напряжение | 220 В |
| Резьба | 1/2 дюйма |
| Размер С (развёрнутая длина) | 28-30 см |
| Размер В (высота оребрения) | 4-5 см |
Как измерить старый ТЭН для замены
Для замены по образцу измерьте развёрнутую длину (размер С), высоту оребрения (размер В), резьбу крепления. Уточните мощность и напряжение по маркировке. Если ТЭН U-образный, измерьте расстояние между выводами.
Где применяется и в каком оборудовании
Этот оребрённый воздушный ТЭН (ТЭНР) используется в бытовых электроконвекторах (естественная конвекция) и конвекторах с принудительным обдувом. Также применяется в калориферах для обогрева теплиц и промышленных помещений. В бытовых конвекторах без вентилятора - один ТЭН с биметаллическим термостатом.
- Бытовые конвекторы отопления (естественная конвекция)
- Конвекторы с принудительным обдувом
- Калориферы для теплиц и сельскохозяйственных зданий
- Обогреватели помещений с тепловой защитой
Подбор по условиям эксплуатации
Удельная нагрузка на ТЭН зависит от скорости воздуха. По ГОСТ 13268-88 для спокойного воздуха (естественная конвекция) допустимая нагрузка 2,2 Вт/см², для движущегося воздуха от 6 м/с - 5,5 Вт/см². В бытовых конвекторах без вентилятора нагрузка обычно 2,0-3,0 Вт/см², с обдувом - 5,0-7,0 Вт/см². Оребрение увеличивает площадь теплообмена в 10-16 раз, снижая температуру оболочки до 300-400°C.
- Естественная конвекция: нагрузка 2,0-3,0 Вт/см²
- Принудительная конвекция (обдув): нагрузка 5,0-7,0 Вт/см²
- Температура оболочки ориентировочно 300-400°C
Особенности конструкции и проверка исправности

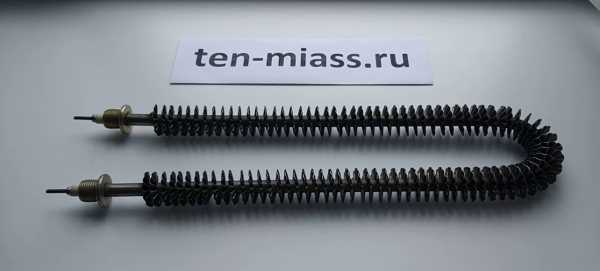

Оребрённый воздушный ТЭН (ТЭНР) может быть прямой или U-образной формы. По заказу делаем оребрение из углеродистой или нержавеющей стали, крепление штуцером с гайкой или на фланце. Для проверки старого ТЭН используйте мультиметр: проверьте целостность спирали (сопротивление) и сопротивление изоляции между стержнем и корпусом. Низкое сопротивление изоляции указывает на пробой.
- Проверка разрыва цепи: бесконечность/OL - спираль оборвана
- Проверка изоляции: высокое сопротивление - норма, низкое - пробой
Влияние обдува на работу ТЭН
При наличии вентилятора (принудительная конвекция) один и тот же ТЭН может работать с большей мощностью без перегрева. В конвекторах с принудительным обдувом нагрузка выше, чем в моделях без вентилятора. Минимальная скорость обдува у канальных нагревателей: от 1 до 2 м/с, что ниже порога ГОСТ. При отсутствии обдува возможен перегрев и срабатывание тепловой защиты (автоматический перезапуск после остывания).
Что прислать для расчёта
Для точного подбора аналога предоставьте: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения. Также укажите, есть ли обдув вентилятором и температура воздуха. Желательно фото старого ТЭН с маркировкой или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки сравните размер С (28-30 см), размер В (4-5 см), резьбу 1/2 дюйма, мощность 1 кВт и напряжение 220 В с параметрами вашего старого ТЭН. Если они совпадают, ТЭН подходит.
Нужен ли обдув вентилятором для этого ТЭН?
Обдув не обязателен, но влияет на допустимую нагрузку. В режиме естественной конвекции нагрузка ниже (2,0-3,0 Вт/см²), при обдуве - выше (5,0-7,0 Вт/см²). Если ваш конвектор без вентилятора, убедитесь, что мощность не превышает допустимую для спокойного воздуха.
Можно ли сделать другую длину или крепление?
По заказу делаем оребрённые ТЭН по вашим размерам: длина, форма, мощность, напряжение и крепление (штуцер, фланец) изготавливаются по чертежу или образцу.
Как проверить старый ТЭН?
Используйте мультиметр. Проверьте сопротивление между контактами - если бесконечность, спираль оборвана. Проверьте сопротивление между контактным стержнем и корпусом: низкое значение указывает на пробой изоляции.
Что прислать для расчёта аналога?
Пришлите развёрнутую длину и форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Желательно фото с маркировкой.
Какие размеры нужно измерить у старого ТЭН для замены?
Измерьте развёрнутую длину (размер С), высоту оребрения (размер В), резьбу крепления. Если ТЭН U-образный, измерьте расстояние между выводами. Также запишите мощность и напряжение с маркировки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
