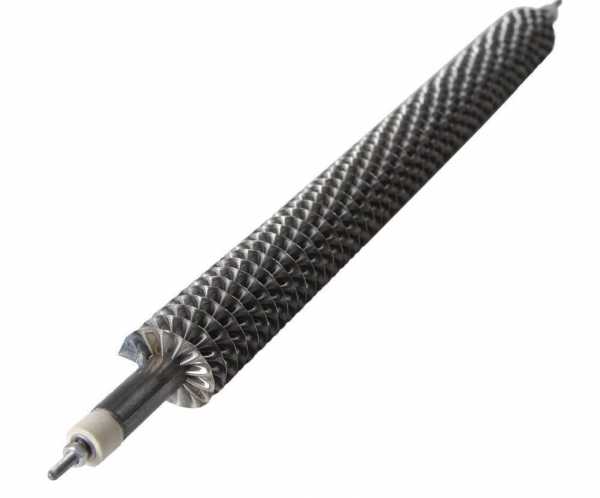

Характеристики
| Тип | Оребренный |
|---|---|
| Форма | Прямой |
| Мощность | 3,5 кВт |
| Длина | от 1500 до 1800 мм |
Маркировка ТЭНР: как расшифровать обозначение
Маркировка оребрённого ТЭН (ТЭНР) по ГОСТ 13268-88 включает 6 позиций: развёрнутая длина в см, код контактного стержня (А=40 мм, В=65 мм), диаметр оболочки в мм, мощность в кВт, буква среды нагрева, номинальное напряжение в В, далее радиус изгиба и типовая форма.
Для воздуха используются коды: С - спокойный воздух (естественная конвекция, до 2,2 Вт/см²), О - движущийся воздух от 6 м/с (до 5,5 Вт/см²), Т - спокойный воздух свыше 450°C (5,0 Вт/см²), К - движущийся воздух свыше 450°C (6,5 Вт/см²).
Зная маркировку старого ТЭН, можно подобрать замену с теми же параметрами длины, мощности и среды.
Где применяется оребрённый ТЭН
Тэн воздушный оребренный (ТЭНР) используется в электроконвекторах (естественная конвекция) и в оборудовании с принудительным обдувом. В бытовых конвекторах без вентилятора (например, KN-Electro) мощность зависит от длины корпуса: от 250 Вт при 500 мм до 1330 Вт при 1700 мм.
Также ТЭНР ставят в обогреватели помещения с перфорированной решёткой.
Подбор ТЭНР по условиям эксплуатации
Удельная нагрузка на оболочку зависит от скорости воздуха. Для спокойного воздуха (естественная конвекция) допустимо 2,2 Вт/см², для движущегося воздуха от 6 м/с - до 5,5 Вт/см². При одинаковой мощности оребрённый ТЭН в конвекторе работает при температуре оболочки 300-400°C.
Если оборудование имеет обдув вентилятором, можно применять более высокую мощность на том же размере ТЭН. Для точного подбора учитывайте материал оребрения (углеродистая или нержавеющая сталь) и наличие тепловой защиты.
В паспортах ТЭНР указывают класс среды: С, О, Т, К. Это определяет максимальную температуру оболочки и материал.
Конструктивные особенности и безопасность
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой, что снижает температуру оболочки. В бытовых конвекторах используют оребрённый ТЭН, чтобы решётка корпуса оставалась безопасной.
Для защиты от перегрева применяют биметаллический термостат (ручной ресет или автоматический перезапуск). В конвекторах с обдувом может быть дополнительная тепловая защита. Класс электрозащиты обычно IP20, класс I.
При монтаже соблюдайте расстояния: от пола до оси 160-180 мм, от верха прибора до подоконника не менее 75% ширины, от задней стенки до стены не менее 50 мм. Нарушение снижает теплоотдачу на 10-20%.
Что прислать для расчёта нового ТЭН
Для расчёта оребрённого ТЭН необходимы: развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения.
Также уточните, есть ли обдув вентилятором и температура воздуха. Пришлите фото старого ТЭН с маркировкой или модель оборудования.
По заказу делаем ТЭН с оребрением из углеродистой или нержавеющей стали, прямой или U-образной формы, с креплением штуцером с гайкой или на фланце.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки сравните маркировку старого ТЭНР: длина, мощность, диаметр, код среды. Если параметры совпадают, ТЭН подходит. Уточните наличие обдува вентилятором.
Нужен ли обдув вентилятором для этого ТЭН?
ТЭН может работать как в естественной конвекции, так и с обдувом. Без обдува мощность ограничена 2,2 Вт/см², с обдувом от 6 м/с - до 5,5 Вт/см². Смотрите маркировку: код С или О.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭН с другой длиной, формой (прямой или U-образный), креплением штуцером с гайкой или на фланце. Пришлите чертёж или образец.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром. Проверьте изоляцию между оболочкой и выводами. Осмотрите оребрение на повреждения.
Что прислать для расчёта?
Пришлите развёрнутую длину, форму, мощность, напряжение, тип крепления, материал оребрения, фото маркировки или модель оборудования. Укажите, есть ли обдув.
Как читать маркировку ТЭНР?
Маркировка по ГОСТ 13268-88: первая цифра - длина в см, вторая - код контактного стержня (А или В), третья - диаметр в мм, четвёртая - мощность в кВт, пятая - буква среды (С, О, Т, К), шестая - напряжение в В.
