Характеристики
| Количество ТЭН | 3 |
|---|---|
| Общая мощность | 7,5 кВт |
Где применяется и в каком оборудовании
Блок тэн для бойлера и водонагревателя устанавливается в электроводонагреватели: бойлеры косвенного нагрева с электродогревом (например, Taurus Metalac MAX), подогреватели бассейнов (Elecro Flow Line), проточные нагреватели (ZOTA InLine). Также используется в купольных посудомоечных машинах производительностью 40 касс/час. В промышленных накопительных водонагревателях серии VLM блоки такой мощности применяются для объёмов от 100 л.
Как подобрать блок ТЭН для водонагревателя
Подбор ведется по удельной поверхностной мощности q. По ГОСТ 13268-88 для проточной воды до 100°C q = 8-12 Вт/см², для стоячей воды в баке q = 3-5 Вт/см². Для жёсткой воды снижайте q до 5 Вт/см², чтобы уменьшить накипеобразование. Материал оболочки: для хлорированной воды и солевого электролиза - титановый нагревательный элемент или AISI 316, для обычной - 08Х18Н10. Учитывайте теплоёмкость воды: P = V × ΔT × 1,163 / (1000 × t). При подборе блока тэн для водонагревателя важно согласовать эти параметры.
Конструкция и исполнение блока ТЭНБ

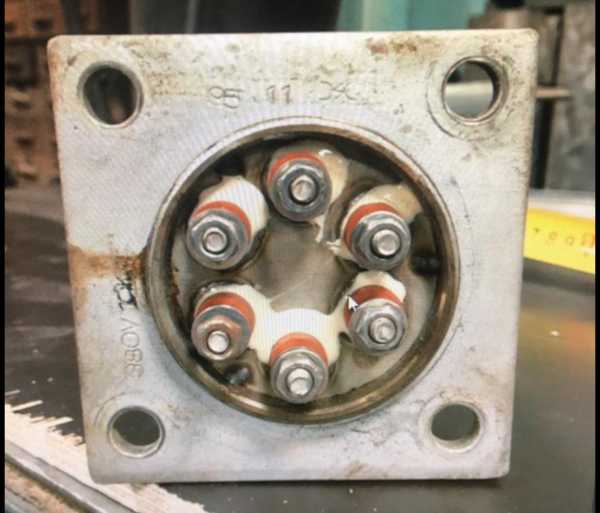

Стандартно ТЭН в блоке запрессованы (мокрый ТЭН). По заказу делаем съёмные ТЭН, с изоляцией или покрытием (сухой ТЭН). В комплект могут входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Для защиты от коррозии в жёсткой воде устанавливается магниевый анод. Напряжение питания - 220В или 380В, число элементов кратно фазам. Блок ТЭНБ 7,5 кВт может иметь три элемента по 2,5 кВт.
Из нашей практики
Для энергетического предприятия изготовили блоки 9 кВт с тремя элементами на 220 В, резьба G1½", оболочка 08Х18Н10, для воды и антифриза. Для производства пластиковых изделий заменили сгоревший блок 13,5 кВт в водяной рубашке экструдера: фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка AISI 304.
Как продлить ресурс при жёсткой воде
Для продления ресурса в жёсткой воде: снижайте удельную мощность (q не более 5 Вт/см² для стоячей воды), используйте титановый нагревательный элемент или AISI 316, устанавливайте магниевый анод, избегайте холодного старта нагрева. Регулярно удаляйте накипь. В системах с солевым электролизом обязателен титан.
Что прислать для расчёта
Для расчёта нового блока пришлите: что нагреваем и до какой температуры, тип присоединения (резьба или фланец с размером), требуемая мощность, напряжение, число элементов, погружная длина и место установки, а также модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для определения совместимости нужны параметры: мощность, напряжение, присоединение, погружная длина. Если ваше оборудование использует блок 7,5 кВт с тремя сегментами, скорее всего подойдет. Уточните по модели или фото.
Из какой стали изготовлены ТЭН?
Стандартно для блоков используется нержавеющая сталь 08Х18Н10 (AISI 304). Для агрессивных сред (хлорированная вода, солевой электролиз) по заказу делаем из AISI 316 или с титановым нагревательным элементом.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы, поэтому стандартный блок меняется целиком. По заказу делаем съёмные ТЭН, с изоляцией или покрытием: исполнение определяет задача заказчика, и тогда отдельный элемент можно заменить без замены всего блока.
Как проверить старый блок?
Проверьте сопротивление изоляции мегаомметром (норма по ГОСТ). Измерьте сопротивление спирали мультиметром. Визуально осмотрите на наличие трещин, накипи, коррозии. Сравните мощность и количество элементов с требуемыми.
Что прислать для расчёта?
Пришлите: что нагревается и до какой температуры, тип присоединения (резьба/фланец с размерами), мощность, напряжение, число элементов, погружную длину, место установки, модель оборудования или фото старого блока с биркой.
Как продлить ресурс в условиях жёсткой воды?
Снижайте удельную мощность, используйте материалы стойкие к накипи (титан, AISI 316), устанавливайте магниевый анод, избегайте резких перепадов температур. Регулярно проводите очистку от накипи.
