Характеристики
| Тип | ТЭНР (оребренный) |
|---|---|
| Обозначение | Тэнр65а13/2,00220Ф1 Р |
| Напряжение | 220 В |
Где применяется и в каком оборудовании
Оребрённые ТЭНР (тэн оребренный) используются в бытовых электроконвекторах без вентилятора (естественная конвекция) и с принудительным обдувом (конвекторы с вентилятором, тепловентиляторы).
Оборудование: конвекторы отопления и аналогичная техника с естественной или принудительной конвекцией.
- Конвекторы с биметаллическим термостатом (естественная конвекция)
- Конвекторы с принудительной конвекцией (обдув)
Подбор по удельной нагрузке
Допустимая нагрузка на поверхность оребрённого ТЭН (тэн воздушный оребренный) зависит от скорости воздуха. В спокойном воздухе (естественная конвекция) удельная нагрузка составляет 2,0-3,0 Вт/см².
При принудительной конвекции (обдув) допускается 5,0 Вт/см². Превышение этих значений ведёт к перегреву и срабатыванию тепловой защиты.
Для закрытых объёмов (сушильные шкафы) нагрузка 1,5-2,2 Вт/см².
Особенности конструкции и диагностика
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой, поэтому при одинаковой мощности температура оболочки ниже (ориентир 300-400°C).
Стандартная диагностика мультиметром: проверка сопротивления спирали (разрыв - бесконечность) и сопротивления изоляции между стержнем и корпусом (низкое - пробой).
- Проверка разрыва цепи: сопротивление между выводами
- Проверка изоляции: сопротивление между выводом и корпусом
Влияние обдува на тепловую защиту
В конвекторах с тепловой защитой (например, Resanta) при перегреве ТЭН срабатывает защита, и изделие автоматически перезапускается после остывания.
Частые срабатывания указывают на недостаточный обдув или превышение допустимой нагрузки. Для конвекторов с принудительным обдувом (Tizest TEC) допустимая нагрузка выше за счёт обдува.
Возможности изготовления по заказу
По заказу делаем оребрённые ТЭН (тэнр) по размерам заказчика: длина, форма, мощность, напряжение, крепление.

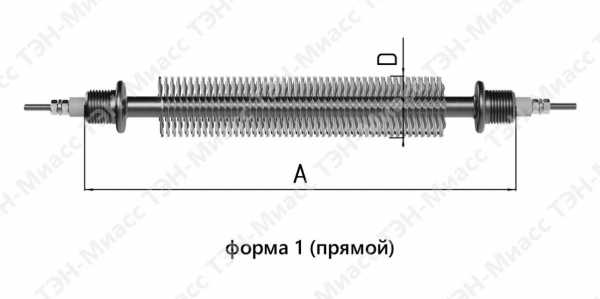

Оребрение из углеродистой или нержавеющей стали, прямая или U-образная форма, крепление штуцером с гайкой или на фланце.
Что прислать для расчёта
Для изготовления или подбора аналога (замена ТЭН конвектора) необходимы: развёрнутая длина и форма (прямой, U-образный), расстояние между выводами, мощность и напряжение, крепление (штуцер, резьба, фланец), материал оребрения, наличие обдува и температура воздуха.
Также пришлите фото старого ТЭН с маркировкой или модель оборудования.
- Развёрнутая длина и форма
- Мощность и напряжение
- Крепление
- Материал оребрения
- Наличие обдува и температура воздуха
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Для определения совместимости необходимы параметры: мощность, напряжение, длина, крепление. Сравните с маркировкой старого нагревателя или укажите модель оборудования.
Нужен ли обдув вентилятором для этого ТЭН?
Обдув не обязателен, но он влияет на допустимую нагрузку. В спокойном воздухе нагрузка 2-3 Вт/см², при обдуве 5 Вт/см². Если ваш конвектор без вентилятора, используйте нагрузку для спокойного воздуха.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем оребрённые ТЭН по чертежу или образцу: любая длина, форма (прямая, U-образная), крепление штуцером или фланцем.
Как проверить старый ТЭН?
Проверьте мультиметром: сопротивление между выводами должно быть конечным (не бесконечность), сопротивление между выводом и корпусом - очень высокое (нет пробоя). Низкое сопротивление на корпус указывает на пробой.
Что прислать для расчёта?
Пришлите развёрнутую длину, форму, расстояние между выводами, мощность, напряжение, крепление, материал оребрения, наличие обдува и температуру воздуха. Фото старого ТЭН с маркировкой ускорит подбор.
Какую нагрузку выдерживает этот ТЭН в спокойном и движущемся воздухе?
Для спокойного воздуха (естественная конвекция) допустимая нагрузка 2,0-3,0 Вт/см², для движущегося (обдув) - 5,0 Вт/см². Превышение ведёт к перегреву.
