Характеристики
| Тип | ТЭНР оребренный |
|---|---|
| Длина развертки | 80 см |
| Диаметр трубки | 12 мм |
| Мощность | 3,5 кВт |
| Напряжение | 380 В |
| Среда (маркировка) | К - движущийся воздух, оболочка свыше 450°C |
| Форма | ф.1 (код по маркировке) |
| Крепление | штуцер G1/2 |
| Выводы | с одной стороны |
Где применяется и в каком оборудовании
ТЭНР с кодом среды К рассчитан на движущийся воздух и устанавливается в оборудование с принудительным обдувом: калориферы для обогрева теплиц и сельскохозяйственных зданий (серия ЭКО и аналоги), электроконвекторы с принудительным обдувом (Tizest TEC), тепловые пушки и завесы.
Как подобрать ТЭНР
Подбор ведётся по мощности и условиям обдува. По ГОСТ 13268-88 заданы разные допустимые нагрузки и температуры оболочки для разных кодов среды: до 450°C - коды С (спокойный)/О (движущийся), углеродистая сталь; свыше 450°C - коды Т (спокойный)/К (движущийся), жаростойкая нержавеющая сталь. У этого ТЭНР код К, поэтому оболочка - из жаростойкой нержавеющей стали, а работа предполагает обдув.
Расшифровка маркировки ТЭНР

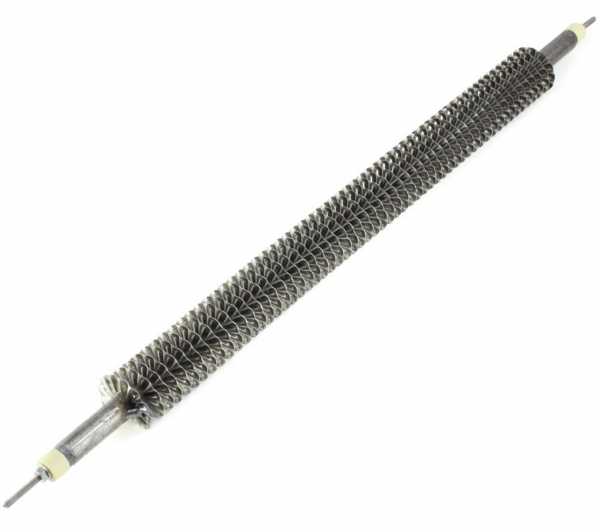

Маркировка ТЭНР 80А 12/3,5 К 380 ф.1 штц. G1/2 с одной стороны расшифровывается: 80А - длина развёртки 80 см, код А - длина контактного стержня 40 мм; 12 - диаметр оболочки 12 мм; 3,5 - мощность в кВт; К - среда (движущийся воздух, оболочка свыше 450°C); 380 - напряжение в В; ф.1 - код формы по маркировке производителя; штц. G1/2 - крепление штуцером с резьбой 1/2 дюйма; с одной стороны - расположение выводов.
Особенности конструкции
Оребрение увеличивает площадь теплообмена в 10-16 раз, что при той же мощности снижает требуемую температуру оболочки по сравнению с гладкой трубкой. По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце - под ваши размеры. В оборудовании с обдувом для регулировки применяется термостат.
Условия эксплуатации
По ГОСТ 13268-88 коды среды для воздуха: С, Т - воздух спокойный; О, К - воздух движущийся (от 6 м/с). Для оболочки до 450°C (коды С/О) используется углеродистая сталь, свыше 450°C (коды Т/К) - жаростойкая нержавеющая сталь. У этого ТЭНР код К, поэтому материал оболочки - жаростойкая нержавеющая сталь, а эксплуатация предполагает обдув.
Что прислать для расчёта
Для расчёта нового ТЭНР укажите развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, наличие обдува и температуру воздуха, модель оборудования или фото старого ТЭН с маркировкой. Это необходимо для точной замены ТЭН конвектора.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Для проверки совместимости сравните мощность, напряжение, длину, диаметр и крепление с параметрами вашего нагревателя. Если есть сомнения, пришлите маркировку старого ТЭН или модель оборудования.
Нужен ли обдув вентилятором для работы этого ТЭНР?
Да. Код среды К в маркировке означает, что ТЭНР рассчитан на движущийся воздух и оболочку свыше 450°C. Без обдува удельная нагрузка на оболочку превысит расчётную, что приводит к перегреву - эксплуатация без работающего вентилятора не допускается.
Можно ли сделать ТЭНР другой длины или с другим креплением?
Да, по заказу изготавливаем ТЭНР по вашим размерам: длина, форма, мощность, напряжение и крепление по чертежу или образцу.
Как проверить старый ТЭН на работоспособность?
Проверьте мультиметром сопротивление между выводами (должно быть несколько десятков Ом) и сопротивление изоляции между выводом и оболочкой (не менее 20 МОм). Визуально осмотрите на наличие трещин или оплавлений.
Что прислать для расчёта нового ТЭНР?
Для расчёта необходимы: развёрнутая длина, форма, мощность, напряжение, тип крепления, материал оребрения, наличие обдува, температура воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Как расшифровать маркировку ТЭНР?
Маркировка содержит длину развертки, диаметр, мощность, код среды, напряжение, форму, крепление и расположение выводов. Например, ТЭНР 80А 12/3,5 К 380 ф.1 штц. G1/2: длина 80 см, диаметр 12 мм, мощность 3,5 кВт, среда К (движущийся воздух, оболочка свыше 450°C), напряжение 380 В, форма ф.1, крепление штуцер G1/2, выводы с одной стороны.
