Характеристики
| Диаметр | 22 мм |
|---|---|
| Длина | 400 мм |
| Напряжение | 380 В |
| Мощность | 700 Вт |
| Тип | Патронный (одноконцевой) |
Где применяется патронный ТЭН 22х400 мм 380В 700Вт
Патронный ТЭН такого типоразмера используется в лабораторных нагревателях, элементных анализаторах, предпусковых подогревателях двигателя (подогрев антифриза и масла в картере). Также встречается в хотэндах 3D-принтеров (керамический сердечник хотэнда, например картридж 24В 40Вт) и электропаяльниках непрерывного нагрева (с лужением жала).
Как подобрать патронный нагреватель по размеру и параметрам
При подборе патронного ТЭНП важно знать диаметр посадочного отверстия (должен соответствовать диаметру нагревателя с учётом плотной посадки), длину активной части и холодной зоны, мощность и напряжение. Учитывайте рабочую температуру и среду: для воды и слабых растворов подходит нержавеющая сталь. Если нужен резьбовой штуцер бака, укажите тип резьбы (М10-М27, G1/2 и т.д.).
- Диаметр и длина
- Мощность и напряжение
- Тип вывода и длина провода
- Рабочая температура и среда
Проверка патронного ТЭН мультиметром и мегаомметром
Проверка патронного нагревателя начинается с визуального осмотра и измерения внутреннего сопротивления мультиметром. Сопротивление исправного ТЭНП должно соответствовать расчётному по закону Ома (R=U²/P). Затем проверьте сопротивление изоляции мегаомметром - оно должно быть высоким (обычно не менее нескольких мегом). Если показания сильно отличаются, нагреватель неисправен.
Возможности изготовления по чертежам заказчика
По заказу делаем патронные ТЭН с нужным диаметром, длиной, мощностью и напряжением. Возможны разные исполнения вывода: провод в термостойкой изоляции, металлорукав, угловой вывод, резьбовой штуцер или фланец. Также можем установить встроенную термопару (при диаметре до 16 мм).
Конструктивные особенности патронных нагревателей (ТЭНП)
Патронный ТЭН (ТЭНП) - одноконцевой нагреватель с выводами с одной стороны. Внутри корпуса из нержавеющей стали расположена нихромовая спираль, изолированная от корпуса. Для улучшения теплоотдачи может применяться термосифонная циркуляция в закрытых объёмах.
Что прислать для расчёта нового ТЭНП
Для точного расчёта патронного нагревателя предоставьте: диаметр и длину (или посадочное отверстие), мощность и напряжение, тип вывода (провод, шпилька, металлорукав), длину холодной зоны, рабочую температуру и что нагреваете. Желательно прислать фото старого ТЭН с маркировкой или модель оборудования.
- Диаметр отверстия и длина нагревателя
- Мощность, напряжение
- Тип вывода, длина провода, защита
- Рабочая температура и среда
- Модель оборудования или фото
Где делаем

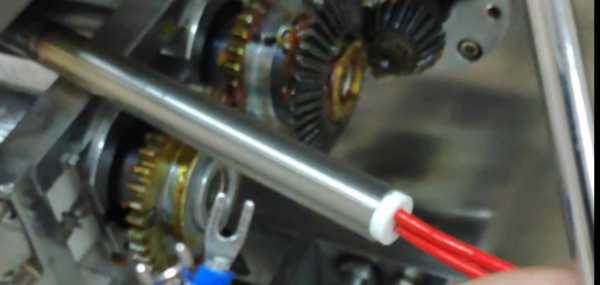

Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Как понять, подходит ли патронный ТЭН 22х400 мм 380В 700Вт к моему оборудованию?
Сравните диаметр и длину с посадочным местом, напряжение и мощность с параметрами схемы. Если есть старый нагреватель, сверьтесь с его маркировкой.
Какой нужен зазор в отверстии для патронного ТЭН?
Для плотной посадки диаметр отверстия должен быть близок к диаметру нагревателя. Рекомендуем уточнить посадочный размер по чертежу оборудования.
Можно ли заказать патронный нагреватель с другим выводом или длиной провода?
Да, по заказу делаем любой тип вывода: провод нужной длины, металлорукав, шпилька, угловой вывод, резьбовой штуцер.
Как проверить старый патронный ТЭН перед заменой?
Измерьте сопротивление мультиметром и сравните с расчётным по формуле R=U²/P. Также проверьте сопротивление изоляции мегаомметром - оно должно быть высоким.
Что нужно прислать для расчёта нового ТЭНП?
Пришлите диаметр и длину, мощность, напряжение, тип вывода, рабочую температуру, среду и фото старого нагревателя с маркировкой.
Какое сопротивление должно быть у патронного ТЭН 22х400 мм 380В 700Вт?
Расчётное сопротивление определяется по закону Ома: R=U²/P. Для вашего нагревателя вы можете вычислить его самостоятельно. Сопротивление изоляции должно быть высоким (обычно не менее нескольких мегом).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
