Характеристики
| Тип изделия | Блок ТЭН |
|---|---|
| Исполнение | С колпаком |
| Модель (основная) | 41.323 |
| Модель (дополнительная) | A2361 |
Где применяется и в каком оборудовании
Блок ТЭН с колпаком 41.323 применяется в промышленных накопительных электроводонагревателях (типа VLM) объёмом 100-1500 л, мощностью 3-45 кВт. Также используется в бойлерах косвенного нагрева с электродогревом (например, Taurus Metalac MAX) как дополнительный блок тэн для бойлера для комбинированного нагрева. Подходит для моечных машин (купольные типа TATRA, МПК) - для санитарной обработки тары и нагрева воды ополаскивания. В подогревателях бассейнов (Elecro Flow Line) работает в условиях солевого электролиза. Возможна установка в бани и другие ёмкости с резьбовым присоединением 1 1/2" или 2".
- Промышленные накопительные водонагреватели (VLM)
- Бойлеры косвенного нагрева с электродогревом (Taurus Metalac MAX и аналоги)
- Моечные и посудомоечные машины (TATRA, МПК)
- Подогреватели бассейнов (Elecro Flow Line)
Управление: термостат или внешняя автоматика
Блок может быть укомплектован встроенным термостатом для автономной работы - поддержание заданной температуры без внешних сигналов. По заказу делаем исполнение без термостата, для подключения к внешней автоматике заказчика. Это позволяет интегрировать блок в существующие системы управления, например, по сигналу от контроллера или программируемого реле.
Конструкция и комплектация

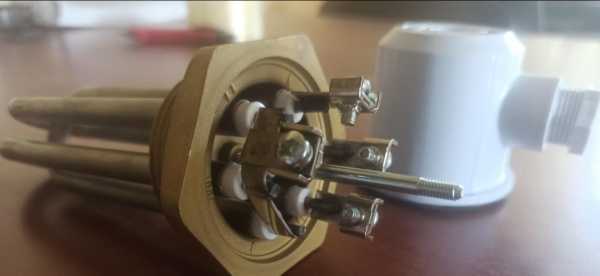

Стандартно ТЭНы в блоке запрессованы в общее основание. По заказу делаем съёмные ТЭН - с изоляцией или с покрытием; исполнение определяет задача заказчика. В комплект входит то, что согласовали: фланец или пробка, гильза ТЭН под датчик, колпак или клеммная коробка, термостат. Колпак защищает клеммные соединения от пыли и влаги.
Подбор блока ТЭН по параметрам
При подборе учитывают удельную поверхностную мощность ТЭН в зависимости от среды (вода, антифриз) по ГОСТ 13268-88. Для воды в накопительных водонагревателях мощность ограничена таблицей 4 стандарта. Также важны напряжение (220/380 В), погружная длина и материал оболочки (нержавеющая сталь, титан). Для агрессивных сред (бассейны с солевым электролизом) применяют титановые нагреватели. В некоторых случаях используют керамический нагреватель (сухой тип) - он не контактирует с водой и снижает накипь. При выборе резьбы учитывают риск щелевой коррозии в соединениях.
Из нашей практики
Энергетическое предприятие в Казахстане - блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм. Другой случай: производство пластиковых изделий - замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Что прислать для расчёта
Для расчёта блока ТЭН необходимо: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружная длина и место установки, модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Блок 41.323 (A2361) применяется в промышленных водонагревателях, бойлерах косвенного нагрева, моечных машинах и подогревателях бассейнов. Для точной совместимости пришлите параметры оборудования или фото старого блока.
Из какой стали изготовлены ТЭН?
Стандартно оболочка из нержавеющей стали 08Х18Н10Т или AISI 304. Для агрессивных сред (бассейны с хлором) возможен титан. Уточняйте при заказе.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН с изоляцией или покрытием - это позволяет заменить отдельный нагреватель без замены всего блока.
Как проверить старый блок перед заказом?
Изоляцию ТЭН проверяют мегаомметром с рабочим напряжением не менее 500В между оболочкой и контактными стержнями. Также измерьте мощность и целостность цепей.
Что прислать для расчёта нового блока?
Пришлите: что нагревается и до какой температуры, тип присоединения (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину, место установки и фото старого блока с биркой.
Блок с термостатом или управление от автоматики - что выбрать?
Если нужна автономная работа без внешнего контроллера - выбирайте блок с термостатом. Если блок будет управляться от программируемого реле или ПЛК - заказывайте исполнение без термостата, с выводом клемм под автоматику.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
