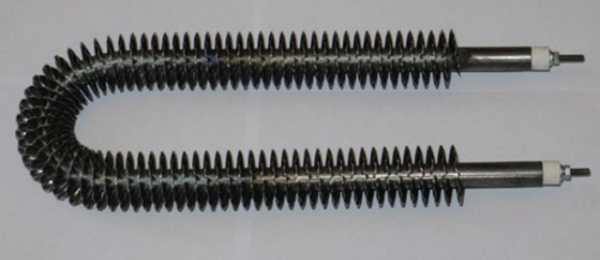

Характеристики
| Тип | оребрённый воздушный ТЭН |
|---|---|
| Мощность | 3,8-4,2 кВт |
| Напряжение | 380 В |
| Нагреваемая среда | воздух |
Зачем оребрение и когда без него не обойтись
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. При одинаковой мощности удельная поверхностная мощность на оболочке ниже, значит, температура оболочки ниже.
Без оребрения не обойтись, когда нагреватель стоит за открытой решёткой конвектора: гладкий ТЭН при мощности 3,8-4,2 кВт грел бы оболочку слишком сильно.
В паспортах ТЭНР по ГОСТ 13268-88 для воздуха есть два расчётных класса: код С: спокойный воздух, допустимая нагрузка 2,2 Вт/см²; код О: движущийся воздух от 6 м/с, допустимая нагрузка 5,5 Вт/см².
Где применяется и в каком оборудовании
Оребрённый воздушный ТЭН встречается в бытовых электроконвекторах без вентилятора. У производителей конструкция описана так: стальной корпус, перфорированная декоративная решётка, оребрённый воздушный ТЭН, биметаллический термостат, степень защиты IP20, напряжение 220В.
Оребрённый ТЭН также ставят в тепловентиляторы и калориферы для теплиц.
- Конвектор отопления без вентилятора
- Электроконвектор с принудительным обдувом
- Калорифер для теплицы
- Шкаф обогрева (требует уточнения)
Подбор по условиям работы
Главный параметр подбора: условия обдува. В спокойном воздухе один и тот же ТЭНР может нести мощность в 2,5 раза меньше, чем при обдуве от 6 м/с. Поэтому мощность на метр длины считают отдельно для естественной и принудительной конвекции (обдув).
Внутренний ориентир у производителей бытовых конвекторов: для спокойного воздуха 2,0-3,0 Вт/см², для движущегося воздуха 5,0-7,0 Вт/см².
Для тэна воздушного оребренного на 380 В важно указать размеры и форму: прямой или U-образный, расстояние между выводами.
Конструкция тэна оребренного и исполнение по заказу
По заказу делаем оребрённые ТЭН по размерам заказчика: длину, форму, мощность, напряжение и крепление берём из чертежа, образца или маркировки старого нагревателя.
Оребрение делаем из углеродистой или нержавеющей стали. Форма может быть прямой или U-образной, крепление: штуцер с гайкой или фланец.
Типовую маркировку по ТУ 3442-001-42511921-99 можно прочитать по 6 позициям: развёрнутая длина, код контактного стержня, диаметр оболочки, мощность, среда нагрева, напряжение.
Монтаж и тепловая защита
В конвекторах с биметаллическим термостатом ТЭН циклически включается и отключается для поддержания температуры. При перегреве срабатывает тепловая защита, после остывания возможен автоматический перезапуск.
Подача питания на ТЭН при отключённом вентиляторе запрещена: без обдува оребрённый нагреватель перегревается и выгорает.
Что прислать для расчёта
Для расчёта подойдут данные из списка. Если есть старый ТЭН, лучше прислать его фото с маркировкой.
- Развёрнутая длина и форма: прямой или U-образный, расстояние между выводами
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Есть ли обдув вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Подбор делается по геометрии, мощности и креплению. Чтобы ответить точно, нужно прислать фото старого ТЭН с маркировкой, модель оборудования или чертёж посадочного места.
Нужен ли обдув вентилятором?
Нужно смотреть на режим работы. В спокойном воздухе по ГОСТ 13268-88 допустимая удельная нагрузка 2,2 Вт/см², при обдуве от 6 м/с - 5,5 Вт/см². Если ТЭН рассчитан на обдув, без вентилятора он перегреется.
Можно ли сделать другую длину или крепление?
Да. Оребрённые ТЭН делаем по размерам заказчика: длина, форма, мощность, напряжение и крепление берутся из чертежа, образца или маркировки старого нагревателя. Оребрение возможно из углеродистой или нержавеющей стали, крепление штуцером с гайкой или на фланце.
Как проверить старый ТЭН?
Проверяют сопротивление нагревателя и сопротивление изоляции между оболочкой и выводами. Перед проверкой обесточьте оборудование. Сохраните маркировку старого ТЭН: она нужна для замены.
Что прислать для расчёта?
Нужны развёрнутая длина и форма, расстояние между выводами, мощность, напряжение, крепление, материал оребрения, наличие обдува и температура воздуха. Подойдёт также фото старого ТЭН с маркировкой или модель оборудования.
Зачем оребрение и когда без него не обойтись?
Оребрение увеличивает площадь теплообмена в 10-16 раз, поэтому оболочка нагревателя холоднее, чем у гладкого ТЭН при той же мощности. Без оребрения не обойтись в конвекторах с открытой решёткой и в оборудовании, где нужна большая мощность при ограниченном размере.
