Характеристики
| Диаметр | 10 мм |
|---|---|
| Длина | 60 мм |
| Напряжение | 230 В |
| Мощность | 200 Вт |
| Тип | патронный (пальчиковый) |
Как читать размеры патронного ТЭН

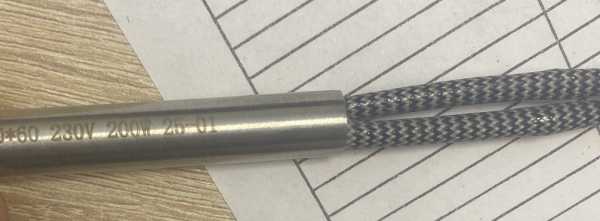

Маркировка «10*60» означает диаметр оболочки 10 мм и длину корпуса 60 мм. Это стандартное обозначение для пальчиковых ТЭН (ТЭНП).
Диаметр измеряется по наружному размеру оболочки, длина - от торца до торца без учёта контактных стержней или проводов.
Где применяется и в каком оборудовании
Такой патронный ТЭН устанавливается в хотэнды 3D-принтеров (FDM-печать), электропаяльники непрерывного нагрева, лабораторное и аналитическое оборудование (элементные анализаторы).
Также используется как погружной нагреватель в технологических баках и ёмкостях с резьбовой муфтой для нагрева воды и слабых кислотных/щелочных растворов. При работе в жидкости учитывайте рабочее давление - не более 10 бар.
- Хотэнды 3D-принтеров
- Электропаяльники непрерывного нагрева
- Лабораторные анализаторы
- Технологические баки с муфтой
Подбор по параметрам: мощность, напряжение, зазор
Мощность 200 Вт при напряжении 230 В - рабочее значение для данного размера. При подборе учитывайте, что удельная мощность не должна превышать допустимую для среды нагрева.
Для установки необходим зазор между нагревателем и стенкой отверстия: обычно небольшой, чтобы обеспечить плотный контакт для теплопередачи. Если отверстие меньше 10 мм, ТЭН не войдёт; если больше - ухудшится теплопередача.
Напряжение 230 В - стандартное для однофазной сети. При подключении проверяйте внутреннее сопротивление нагревателя мультиметром.
Особенности конструкции патронных ТЭН
Корпус выполняется герметичным, материал оболочки - нержавеющая сталь (по запросу углеродистая). Внутри - нихромовая спираль, изолированная от корпуса.
По заказу делаем: провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару (доступна при диаметре корпуса до 16 мм).
Как проверить старый ТЭН перед заменой
Измерьте мультиметром внутреннее сопротивление нагревателя: оно должно соответствовать мощности и напряжению по закону Ома. Если сопротивление бесконечность или короткое - ТЭН неисправен.
Проверьте также сопротивление изоляции между оболочкой и выводом - должно быть не менее нескольких мегом. Перед установкой убедитесь в отсутствии механических повреждений.
Что прислать для расчёта
Для изготовления или подбора аналога уточните: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, нужна ли защита вывода.
Также укажите рабочую температуру и что именно нагреваете, модель оборудования или пришлите фото старого ТЭН с маркировкой.
- Диаметр нагревателя и посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, защита
- Рабочая температура и среда
- Модель оборудования или фото старого ТЭН
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Проверьте диаметр посадочного отверстия (должен быть 10 мм) и длину. Убедитесь, что мощность 200 Вт и напряжение 230 В соответствуют требованиям. Если параметры совпадают - подходит.
Какой нужен зазор между ТЭН и стенкой отверстия?
Рекомендуется небольшой зазор для свободной установки, но не более, чтобы обеспечить хороший тепловой контакт. Точная величина зависит от допусков отверстия.
Можно ли заказать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, с защитой металлорукавом или оплёткой, угловой вывод.
Как проверить старый ТЭН перед заменой?
Измерьте мультиметром сопротивление между выводами: оно должно соответствовать расчётному по мощности и напряжению. Проверьте сопротивление изоляции между оболочкой и выводом - должно быть высоким.
Что прислать для расчёта аналога?
Укажите диаметр и длину нагревателя, мощность, напряжение, тип вывода, длину провода, рабочую температуру и среду. Желательно фото старого ТЭН с маркировкой.
Как читать размеры патронного ТЭН: что означают 10*60?
Первое число - диаметр оболочки в мм, второе - длина корпуса в мм. Например, 10*60 означает диаметр 10 мм и длина 60 мм. Напряжение и мощность указываются отдельно.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
