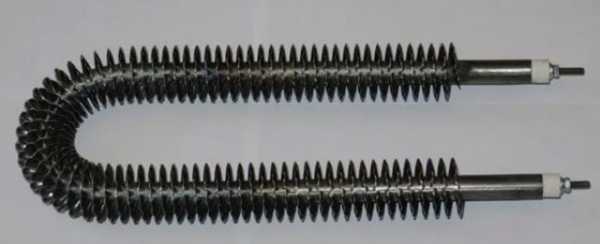

Характеристики
| Тип | Воздушный оребрённый |
|---|---|
| Форма | U-образная |
| Мощность | 2 кВт |
Форма и крепление: прямой или U-образный
Оребрённые воздушные ТЭН (тэн оребренный) выпускаются в двух типовых формах: прямой и U-образной. U-образная форма позволяет компактно разместить нагреватель в корпусе конвектора или калорифера. Крепление может быть выполнено штуцером с гайкой или на фланце – уточняется при заказе.
Где применяется оребрённый ТЭН
Тэн воздушный оребренный используется в бытовых электроконвекторах и промышленных калориферах для теплиц и крытых помещений.
Подбор по условиям эксплуатации
При выборе ТЭНР важно учитывать тип воздушного потока. По ГОСТ 13268-88 для спокойного воздуха допустимая удельная поверхностная мощность – 2,2 Вт/см², для движущегося воздуха (от 6 м/с) – 5,5 Вт/см². Это означает, что один и тот же ТЭН в режиме обдува может нести почти в 2,5 раза больше мощности.
Особенности конструкции оребрённого ТЭН
Оребрение выполняется просечной спирально-ленточной навивкой, которая улучшает коэффициент теплоотдачи на 18-20% за счёт турбулизации воздушного потока. По заказу делаем оребрение из углеродистой или нержавеющей стали. Возможна прямая или U-образная форма (тэн оребренный u образный), крепление штуцером или на фланце.
Мощность и удельная нагрузка
Для данного ТЭН мощностью 2 кВт удельная поверхностная мощность зависит от площади оребрения и условий обдува.
Что прислать для расчёта
Для точного изготовления ТЭН по вашим размерам необходимо предоставить следующие данные:
- Развёрнутая длина и форма (прямой, U-образный), расстояние между выводами
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Есть ли обдув вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки совместимости нужны размеры, форма, мощность и крепление. Сравните с параметрами старого нагревателя или укажите модель оборудования.
Нужен ли обдув вентилятором для этого ТЭН?
ТЭН может работать как в естественной конвекции (без обдува), так и с принудительным обдувом. В режиме обдува допустимая удельная мощность выше. Уточните условия эксплуатации.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭН по вашим размерам: длина, форма, мощность, напряжение, крепление (штуцер, фланец). Пришлите чертёж или образец.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром, проверьте изоляцию между оболочкой и спиралью. Сравните маркировку с требуемыми параметрами. Пришлите фото маркировки для подбора аналога.
Что прислать для расчёта?
Для расчёта нужны: развёрнутая длина, форма, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха. Желательно фото старого ТЭН с маркировкой.
В чём разница между прямым и U-образным ТЭН?
Прямой ТЭН – линейный нагреватель, U-образный – согнутый для компактной установки. Выбор зависит от конструкции оборудования и свободного места. Обе формы доступны по заказу.
