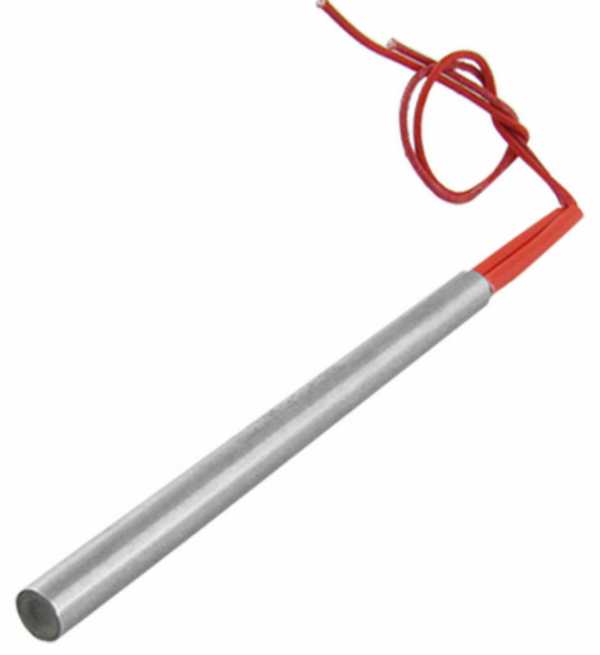

Характеристики
| Тип | Патронный ТЭН (ТЭНП) |
|---|---|
| Диаметр | 14,0 мм |
| Длина | 62,0 мм |
| Мощность | 1,0 кВт |
| Напряжение | 220 В |
| Длина термопровода | 200 см |
Посадка в отверстие: почему зазор решает ресурс
Для патронного тэн (ТЭНП) зазор между корпусом и стенкой отверстия определяет эффективность теплоотвода. При зазоре более 0,1 мм ухудшается теплопередача, перегревается спираль, снижается ресурс. По данным производителей картриджных нагревателей, рекомендуется посадка по H7 (развёртка) с зазором на сторону менее 0,05 мм; допускается до 0,1 мм в зависимости от задачи.
Где применяется и в каком оборудовании
Патронный нагреватель используется в электропаяльниках непрерывного нагрева, хотэндах 3D-принтеров (FDM-печать), технологических баках с резьбовой муфтой для воды и слабых растворов, а также в предпусковых подогревателях двигателя для подогрева антифриза. В подогревателе возможна термосифонная циркуляция без насоса. Также применяется в лабораторных нагревателях и элементных анализаторах.
Конструкция и материалы
Патронный ТЭН (ТЭНП) представляет собой цилиндрический корпус из нержавеющей стали 304, внутри которого находится нихромовая спираль, изолированная от корпуса. Выводы выполнены с одной стороны (одноконцевое исполнение). По заказу делаем угловой вывод, резьбовой штуцер бака или встроенную термопару (при диаметре до 16 мм). Также возможен нагревательный шнур нужной длины в термостойкой изоляции.
Подбор по параметрам
При подборе патронного нагревателя учитывают диаметр посадочного отверстия, длину, мощность и напряжение. Для данного ТЭНП параметры указаны в маркировке. Если нужно другое исполнение: по заказу делаем любой диаметр, длину, мощность, а также длину провода и защиту вывода. Например, возможны картриджи 12В 40Вт или 24В 40Вт для 3D-принтеров.
Особенности эксплуатации и проверки
Перед установкой проверьте внутреннее сопротивление нагревателя мультиметром: оно должно соответствовать расчётному по закону Ома. Также проверьте сопротивление изоляции. Для паяльников время разогрева до номинальной температуры не более 8 минут, перед началом требуется лужение жала. В 3D-принтерах используются картриджи 12В 40Вт или 24В 40Вт: уточните совместимость.
Что прислать для расчёта
Для расчёта нового патронного ТЭН (энп нагреватель) или подбора замены необходимо сообщить: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, нужна ли защита, рабочую температуру и среду нагрева, модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Проверьте диаметр посадочного отверстия, длину и напряжение по маркировке. Если параметры совпадают, нагреватель подходит. Для уточнения совместимости пришлите фото или маркировку.
Какой нужен зазор в отверстии?
Рекомендуется зазор на сторону менее 0,05 мм, посадка по H7. Допускается до 0,1 мм, но это снижает ресурс из-за перегрева.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, угловой вывод, защиту металлорукавом или оплёткой.
Как проверить старый ТЭН?
Измерьте мультиметром внутреннее сопротивление: для 1 кВт 220 В оно рассчитывается по закону Ома. Проверьте сопротивление изоляции между выводом и корпусом: оно должно быть высоким, без признаков пробоя.
Что прислать для расчёта?
Пришлите диаметр и длину нагревателя, мощность, напряжение, тип вывода, длину провода, рабочую температуру и среду, а также фото старого ТЭН с маркировкой.
Почему зазор в отверстии влияет на ресурс патронного ТЭН?
При большом зазоре ухудшается отвод тепла от корпуса, нихромовая спираль перегревается и быстрее выходит из строя. Минимальный зазор обеспечивает плотный контакт и эффективную теплопередачу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
