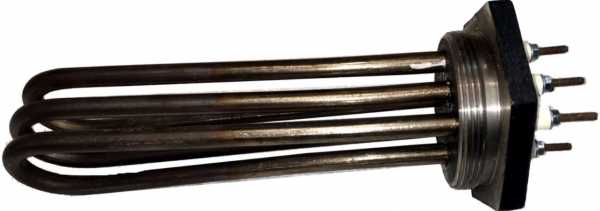

Характеристики
| Тип | ТЭНБ-3 |
|---|---|
| Напряжение питания | 220 В |
| Длина (погружная) | 500 мм |
| Материал оболочки | нержавеющая сталь |
| Присоединительная резьба | G2 1/2" |
| Количество ТЭН | 3 |
Где применяется и в каком оборудовании
Блок тэн для водонагревателя ТЭНБ-3 с резьбой G2 1/2 устанавливается в промышленные накопительные электроводонагреватели типа VLM (100–1500 л, мощность 3–45 кВт). Для сравнения: подогреватели бассейнов Pahlen (Compact, Hi-Flow) используют резьбу 1" или переходник на трубу 50 мм, а дополнительный блок электродогрева в бойлерах косвенного нагрева (например, Taurus Metalac MAX) обычно подключается через резьбу 1 1/2".
В моечных и посудомоечных машинах (купольные типа TATRA, МПК) блок используется как элемент нагрева воды ополаскивания. Для подогрева бассейна или купели требуется датчик потока и защита от перегрева.
Подбор блока ТЭНБ
При подборе блока тэн 2 1/2 учитывайте напряжение питания (220 В), погружную длину (500 мм) и резьбу G2 1/2. Мощность определяется по расчёту мощности ТЭН: для проточной воды удельная мощность q = 8–12 Вт/см², для стоячей – 3–5 Вт/см². Сопротивление изоляции блока должно быть не менее 0,5 МОм; при холодном старте нагрева обеспечьте циркуляцию.
По заказу делаем блоки со съёмными ТЭН, с изоляцией или покрытием. В комплект могут входить гильза ТЭН под датчик, термостат, клеммная коробка. Для агрессивных сред (солёная вода) используйте титановую оболочку – стандартная нержавейка подвержена питтинговой коррозии.
Из нашей практики
Для энергетического предприятия в Казахстане изготовили блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, длина 450 мм, работа в воде и антифризе.
На производстве пластиковых изделий заменили сгоревший блок 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Конструкция и материалы
Блок ТЭНБ-3 выполнен по ГОСТ 13268-88. Оболочка из нержавеющей стали (08Х18Н10 или AISI 304) для воды и пара. Стандартно ТЭНы запрессованы; по заказу делаем съёмные. Возможна установка гильзы под датчик, термостата, клеммной коробки. Для защиты от коррозии баков применяют жертвенные аноды (магний, цинк), но они служат до 6 месяцев в агрессивной воде.
Эксплуатационные особенности
Сопротивление изоляции блока в холодном и рабочем состоянии не менее 0,5 МОм; при снижении – просушка при 120°C до 6 часов или включение на 1/3 номинального напряжения до 6 часов. Для пресной воды допустима температура до 100°C. При работе в солёной воде требуется титановая оболочка – стандартная нержавейка подвержена питтинговой и щелевой коррозии.
Для подогрева бассейна или купели обязательны датчик потока и защита от перегрева. В системах с холодным стартом нагрева обеспечьте циркуляцию для снижения удельной мощности.
Что прислать для расчёта
Для расчёта нового блока тэн для бойлера или водонагревателя предоставьте: что нагреваем и до какой температуры, тип присоединения (резьба или фланец, размер), требуемую мощность, напряжение, число элементов, погружную длину и место установки, а также модель оборудования или фото старого блока с биркой.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Проверьте резьбу (G2 1/2), напряжение (220 В), длину (500 мм) и мощность. Блок подходит для промышленных водонагревателей, бойлеров, подогревателей бассейнов и посудомоечных машин с соответствующими параметрами.
Из какой стали изготовлен блок?
Оболочка из нержавеющей стали 08Х18Н10 (AISI 304). Для агрессивных сред (солёная вода, хлориды) по заказу делаем из титана или 316L.
Можно ли отремонтировать блок или заказать со съёмными ТЭН?
Стандартно ТЭНы запрессованы, но по заказу делаем съёмные. Ремонт возможен заменой отдельных элементов при согласовании.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции (должно быть не менее 0,5 МОм), проверьте целостность оболочки, сравните напряжение, мощность, длину и резьбу с новым блоком.
Что нужно прислать для расчёта нового блока?
Пришлите: что нагревается и до какой температуры, тип присоединения (резьба/фланец), мощность, напряжение, число элементов, погружную длину, фото старого блока с биркой.
Для каких систем СЭВ подходит этот блок?
Блок подходит для промышленных водонагревателей и систем СЭВ с резьбовым подключением G2 1/2, напряжением 220 В и длиной 500 мм. Применяется в накопительных установках.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
