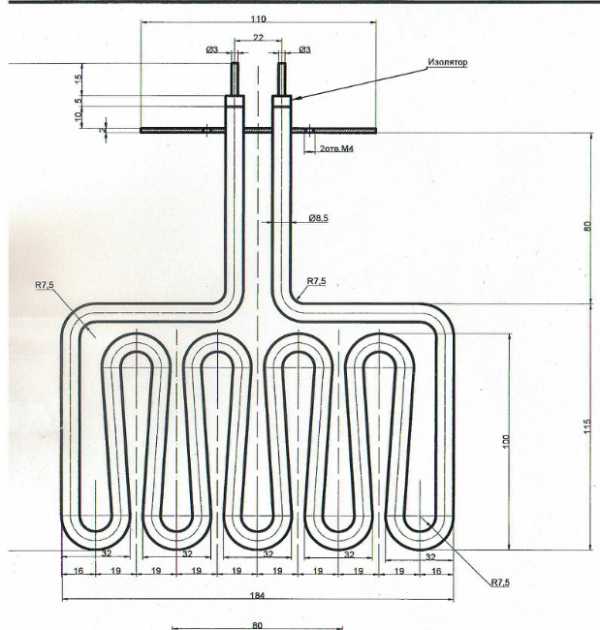

Характеристики
| Тип | Блок ТЭНБ |
|---|---|
| Мощность | 9,0 кВт |
| Крепление | на пластине |
| Нагревательный элемент | трубчатый электронагреватель |
Где применяется и в каком оборудовании
Блок ТЭНБ 9,0 кВт на пластине используется в электроводонагревателях, бойлерах, купольных посудомоечных машинах (блок нагрева ополаскивания 9,1 кВт), подогревателях бассейнов (Pahlen Compact, Hi-Flow, Elecro Flow Line) и проточных водонагревателях ZOTA InLine. Также применяется в промышленных баках для ГВС.
Как подобрать блок под жёсткую воду
При жёсткой воде ресурс блока снижается из-за накипи. Для продления срока службы учитывайте удельную мощность (Вт/см²) - по ГОСТ 13268-88 для воды есть ограничения. Рекомендуется оболочка из нержавеющей стали AISI 316 или титана, особенно для бассейнов с хлором. Установка магниевого анода (жертвенный анод) снижает коррозию бака, хотя служит ограниченный срок, вплоть до 6 месяцев в агрессивной воде. В блоках ТЭНБ стандартно элементы запрессованы; по заказу делаем съёмные ТЭН для удобства замены при накипи.
Из нашей практики
Производитель котельного оборудования заказал блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Энергетическое предприятие в Казахстане использовало блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Конструктивные особенности
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект входит то, что согласовано: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Максимальная температура поверхности элементов блока при эксплуатации не выше 100°C. Конец контактного стержня изогнутого ТЭН должен находиться на прямом участке, на расстоянии, установленном ГОСТ 13268-88 в зависимости от диаметра. Блоки могут быть на напряжение 380В с трёхфазным подключением.
Как продлить ресурс в жёсткой воде
Для продления ресурса в жёсткой воде используйте термостат с диапазоном 0–85°C, датчик потока для защиты от сухого хода. Регулярно заменяйте магниевый анод. Выбирайте материал оболочки: нержавейка AISI 316 или титан для агрессивных сред. При комбинированном нагреве (например, с паром) учитывайте дополнительные нагрузки.
Что прислать для расчёта
Для точного подбора блока ТЭНБ сообщите:
- Нагреваемую среду и конечную температуру
- Тип присоединения (резьба или фланец, размер)
- Мощность, напряжение, число элементов
- Погружную длину и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости сравните мощность, напряжение, присоединение и погружную длину. Если есть старый блок, пришлите его фото с биркой или модель оборудования.
Из какой стали изготовлен блок?
Стандартно оболочка - нержавеющая сталь AISI 304 (08Х18Н10) для воды и пара. Для агрессивных сред (хлор, высокая солёность) по заказу делаем из титана или стали 316L.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно элементы блоков ТЭНБ запрессованы. По заказу изготавливаем блоки со съёмными ТЭН, что упрощает замену при накипи.
Как проверить старый блок перед заказом?
Измерьте сопротивление изоляции (не менее 0,5 МОм в холодном состоянии) и ток утечки (не более 0,75 мА/кВт). Проверьте целостность оболочки и контактных стержней.
Что прислать для расчёта нового блока?
Укажите: нагреваемую среду и температуру, тип присоединения (резьба/фланец), мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока.
Как продлить ресурс блока при жёсткой воде?
Установите магниевый анод, используйте термостат с ограничением температуры, датчик потока. Выбирайте оболочку из нержавейки AISI 316 или титана. Регулярно удаляйте накипь.
