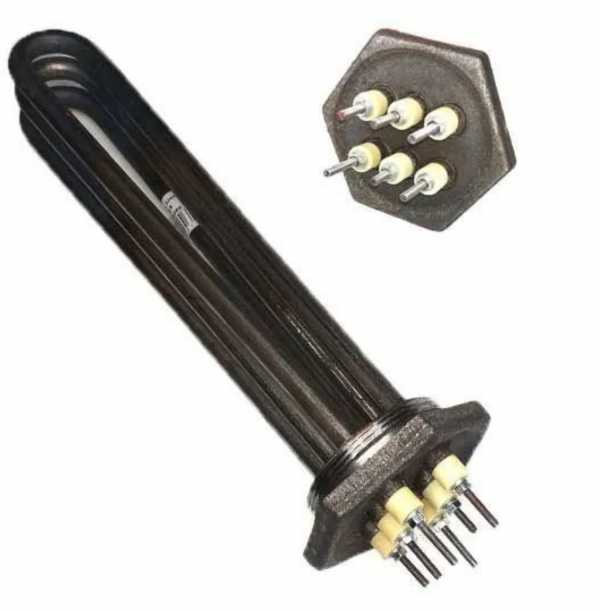

Характеристики
| Тип | Блок ТЭН с резьбовым фланцем |
|---|---|
| Модель | ТЭНБ-6Р(J) |
| Резьба фланца | G2 1/2" |
| Напряжение | 220/380 В |
| Мощность | 6,0 кВт |
| Среда нагрева | вода |
Где применяется и в каком оборудовании
Блок ТЭН для бойлера косвенного нагрева, промышленных накопительных водонагревателей (100-1500 л), проточных электроводонагревателей ZOTA InLine, а также моечных и посудомоечных машин. В условиях жёсткой воды требуется контроль накипеобразования и защита анодом.
Подбор блока ТЭН по параметрам
Для расчёта необходимой мощности используйте формулу: P[кВт] = V[л] × ΔT[°C] × 1,163 / (1000 × t[ч]). Удельная мощность для воды в баке: 3-5 Вт/см², для проточной: 8-12 Вт/см². Учитывайте жёсткость воды: при высокой жёсткости интервал чистки сокращается до 4-6 месяцев.
- Укажите объём и требуемую температуру нагрева
- Выберите присоединение: резьба G2 1/2" или фланец
- Определите напряжение и число фаз
Из нашей практики
Производитель котельного оборудования заказал блоки 72 кВт и 30 кВт на фланце с гильзой под термопару, оболочка из нержавеющей стали.
Энергетическое предприятие в Казахстане использовало блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, для воды и антифриза, длина 450 мм.
Особенности эксплуатации в жёсткой воде
При средней жёсткости воды бойлер и ТЭН чистят раз в 8-12 месяцев, при высокой - каждые 4-6 месяцев. Для защиты от коррозии устанавливают жертвенные аноды (магний, цинк, алюминий), но в агрессивной воде они служат до 6 месяцев. В солёной и хлорированной воде обычная нержавейка подвержена питтинговой коррозии, в таких условиях требуется титановый нагревательный элемент.
- Регулярно проверяйте состояние анода
- При накипи используйте химическую очистку
- Для солёной и хлорированной воды используйте титановый нагревательный элемент
Конструкция блока ТЭНБ
Блок ТЭНБ (трубчатый электронагреватель блочный) состоит из фланца с трубной резьбой по ГОСТ 6357-81, в котором герметично запрессованы одиночные ТЭН Ø10 мм. Резьбовые выводы М4 закрываются пластиковым колпаком. Стандартно ТЭНы запрессованы, по заказу делаем съёмные, с изоляцией или покрытием.
Что прислать для расчёта
Для точного подбора блока ТЭН сообщите: что нагреваете и до какой температуры, тип присоединения (резьба или фланец с размером), требуемую мощность, напряжение, число элементов, погружную длину и место установки. Желательно прислать фото старого блока с биркой или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок ТЭН к моему оборудованию?
Для проверки совместимости уточните присоединительный размер (резьба G2 1/2"), мощность, напряжение и погружную длину. Сравните с параметрами вашего оборудования.
Из какой стали изготовлен блок ТЭН?
В названии модели не указан материал оболочки. Стандартно для воды применяется нержавеющая сталь AISI 304/08Х18Н10. Для агрессивных сред доступны 316L, Inconel или титан.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Возможность ремонта зависит от конструкции.
Как проверить старый блок ТЭН перед заменой?
Измерьте сопротивление изоляции между выводами и оболочкой, проверьте целостность ТЭНов мультиметром. Сравните мощность и напряжение с паспортными данными.
Что прислать для расчёта нового блока?
Сообщите: что нагреваете, температуру, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину. Приложите фото старого блока с биркой.
Как продлить ресурс блока ТЭН в жёсткой воде?
Установите магниевый анод, регулярно чистите ТЭН от накипи (каждые 4-6 месяцев при высокой жёсткости). В солёной и хлорированной воде используйте титановый нагревательный элемент для защиты от питтинговой коррозии.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
