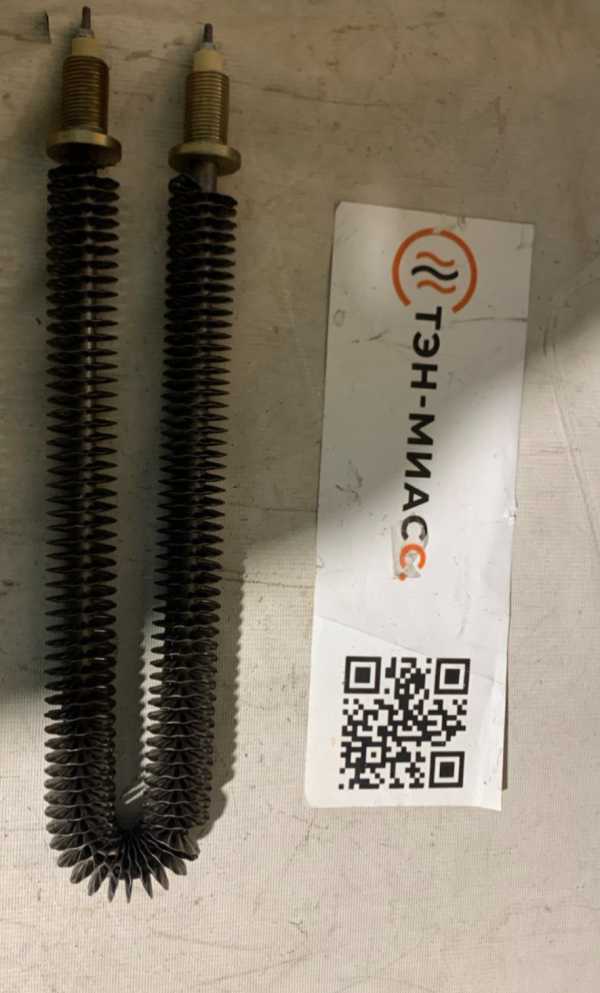

Характеристики
| Тип | Воздушный оребренный |
|---|---|
| Форма | U-образный |
| Мощность | 2 кВт |
| Напряжение | 220 В |
Где применяется и в каком оборудовании
Оребрённые воздушные ТЭН используются в электроконвекторах (как с естественной конвекцией, так и с принудительным обдувом), тепловых пушках для теплиц, калориферах для обогрева сельскохозяйственных зданий и других крытых помещений.
В бытовых электроконвекторах без вентилятора применяется один оребрённый ТЭН с биметаллическим термостатом.
Подбор ТЭН по параметрам
Для замены необходимо знать мощность и напряжение (в данном случае 2 кВт, 220 В), форму (U-образный), развёрнутую длину, расстояние между выводами, тип крепления (штуцер, резьба, фланец) и материал оребрения.
Удельная нагрузка на поверхность ТЭН зависит от условий обдува: для спокойного воздуха (естественная конвекция) рекомендуется 2-3 Вт/см², для движущегося (принудительная конвекция) - от 5,0 Вт/см². Это важно учитывать при замене в конвекторах с вентилятором.
По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце.
Что измерить у старого ТЭН для замены
Для заказа точной замены снимите следующие размеры со старого ТЭН: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, тип крепления (штуцер, резьба, фланец), материал оребрения.
Также уточните мощность и напряжение, указанные на маркировке, и наличие обдува вентилятором. Если маркировка стёрта, можно измерить сопротивление спирали и рассчитать мощность по формуле P=U²/R.
Сфотографируйте старый ТЭН с маркировкой и укажите модель оборудования - это ускорит подбор.
Конструкция и особенности оребрения
Оребрение выполняется навивкой стальной ленты на трубку, что увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. Благодаря этому оребрённый воздушный ТЭН работает при более низкой температуре оболочки (ориентир 300-400°C).
У производителей электроконвекторов применяются оребрённые ТЭН с перфорированной решёткой корпуса.
Что прислать для расчёта
Для расчёта нового ТЭН пришлите: чертёж или эскиз с размерами, фотографию старого нагревателя с маркировкой, параметры питания (напряжение, мощность), тип крепления и материал оребрения.
Если известно, укажите условия эксплуатации: температура воздуха, наличие обдува, степень защиты IP (например, IP20 для бытовых конвекторов).
По полученным данным изготовим ТЭН оребренный U-образный с нужными параметрами.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки совместимости необходимы размеры и параметры старого ТЭН: длина, форма, крепление, мощность и напряжение.
Нужен ли обдув вентилятором для работы этого ТЭН?
ТЭН может работать как в режиме естественной конвекции (без вентилятора), так и с принудительным обдувом. Однако при обдуве допустимая удельная нагрузка выше, что влияет на срок службы. Уточните условия эксплуатации вашего оборудования.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭН с другими размерами, формой (прямой или U-образной), креплением (штуцер, фланец) и материалом оребрения. Для этого нужны чертёж или образец.
Как проверить старый ТЭН перед заменой?
Визуально осмотрите на наличие повреждений, измерьте сопротивление мультиметром (расчётная мощность P=U²/R). Проверьте целостность изоляции мегомметром. Если сопротивление бесконечно или короткое замыкание - ТЭН неисправен.
Что прислать для расчёта нового ТЭН?
Пришлите фотографию старого ТЭН с маркировкой, размеры (развёрнутая длина, расстояние между выводами), тип крепления, материал оребрения, мощность и напряжение. Желательно указать модель оборудования.
Что нужно измерить у старого ТЭН для заказа замены?
Измерьте развёрнутую длину, форму (прямой или U-образный), расстояние между выводами, диаметр трубки, тип крепления. Также запишите мощность и напряжение с маркировки. Если маркировка отсутствует, измерьте сопротивление.
