Характеристики
| Диаметр | 10 мм |
|---|---|
| Длина | 175 мм |
| Напряжение | 220 В |
| Мощность | 500 Вт |
Где применяется и в каком оборудовании
Патронный нагреватель устанавливается в предпусковые подогреватели двигателя - в блок цилиндров или патрубок системы охлаждения, обеспечивая подогрев антифриза и запуск термосифонной циркуляции без насоса.
Используется в технологических баках и ёмкостях с резьбовой муфтой для нагрева воды, слабых кислотных или щелочных растворов.
Применяется в лабораторном и аналитическом оборудовании, в том числе элементных анализаторах, а также как картриджный нагреватель хотэнда 3D-принтера (стандартные комбинации для хотэнда: 24В 40Вт, 12В 30-50Вт).
Как подобрать патронный ТЭН по параметрам
Для корректного подбора измерьте диаметр посадочного отверстия. По данным производителей, отверстие под патронный нагреватель обычно делают на 0,2 мм больше диаметра самого нагревателя - это обеспечивает тепловой контакт при удельной мощности до 130 Вт/дюйм² и температуре блока до 500°C на воздухе.
Уточните длину холодной зоны, если нагреватель не должен греть по всей длине. У производителей (например, ПК «Марион» и «Электронагрев-Казань») встречаются диапазоны диаметров 3-50 мм и длин до 3500 мм, но ваш патронный тэн имеет фиксированные 10х175 мм.
Выберите тип вывода: стандартный провод, металлорукав, угловой вывод или резьбовой штуцер. Штуцеры М10-М27, G1/2-G1 1/4 из латуни или нержавеющей стали под разные варианты резьбы емкостей.
- Диаметр и длина нагревателя - строго по посадочному месту
- Мощность и напряжение - 500 Вт, 220 В
- Тип вывода - провод, металлорукав, угловой вывод или штуцер
- Рабочая среда - воздух, масло, вода, антифриз
Выводы и исполнение
Выводы данного патронного тэн могут быть выполнены проводом в термостойкой изоляции, в металлорукаве или оплётке, угловым выводом или резьбовым штуцером. По заказу - встроенная термопара, если диаметр корпуса до 16 мм.
При выборе вывода учитывайте способ подключения к оборудованию: открытые концы провода (как в картридже 12В 40Вт для хотэнда), клеммы или штуцер под муфту.
Особенности выбора и эксплуатации
Патронный нагреватель работает в сухих условиях или погруженным в жидкость. При установке в технологический бак через муфту - убедитесь, что внутреннее сопротивление нагревателя соответствует измеренному мультиметром.
Электропаяльники непрерывного нагрева (например, ЭПСН-65Вт/220В) оснащаются керамическим или нихромовым нагревательным элементом; перед началом работы жало паяльника лудят.
У разных производителей корпус патронного ТЭН изготавливают из нержавеющей или углеродистой стали - для агрессивных сред материал уточняйте отдельно. Время разогрева патронного нагревателя до номинальной температуры - не более нескольких минут.
Что прислать для расчёта

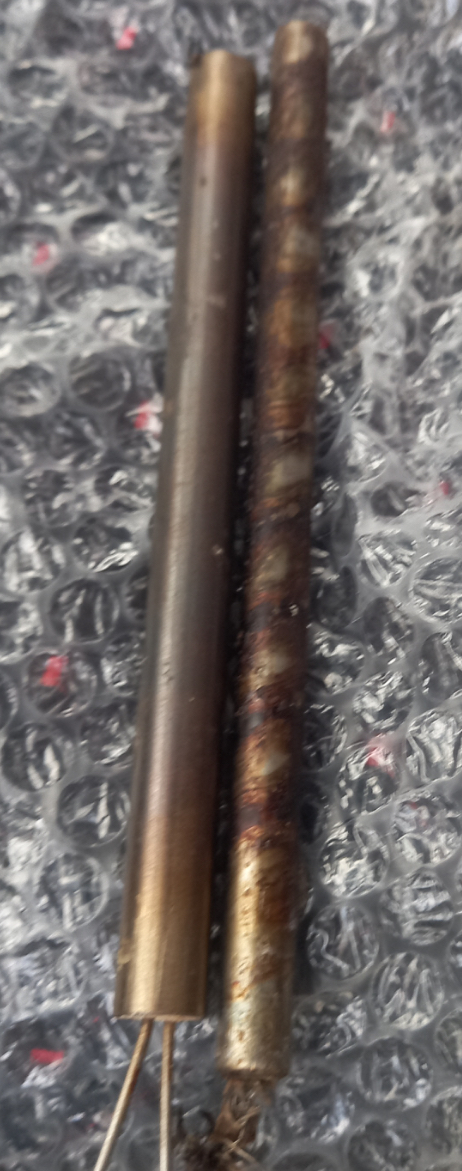

Для точного изготовления патронного нагревателя достаточно прислать чертёж, образец старого ТЭН или его маркировку. Если детали нет - достаточно указать диаметр и длину посадочного отверстия.
Обязательно укажите: мощность, напряжение, тип вывода (провод, металлорукав, угловой вывод или штуцер), нужную длину провода, рабочую температуру и среду (воздух, антифриз, масло).
Для оборудования с резьбовой муфтой - уточните резьбу (например, G1 1/2) и максимальное рабочее давление (не более 10 бар).
- Диаметр нагревателя и диаметр отверстия
- Длина и длина холодной зоны
- Напряжение и мощность
- Тип вывода: провод, металлорукав, угловой вывод, штуцер
- Рабочая среда и температура
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Если диаметр посадочного отверстия в вашем оборудовании 10 мм, а длина 175 мм - подходит. Уточните также мощность, напряжение и тип вывода.
Какой нужен зазор между нагревателем и отверстием?
По данным производителей, отверстие обычно делают на 0,2 мм больше диаметра нагревателя - это обеспечивает хороший тепловой контакт.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем патронные тэн с проводом нужной длины в термостойкой изоляции, защитой металлорукавом или оплёткой, угловым выводом или резьбовым штуцером.
Как проверить старый патронный нагреватель?
Измерьте внутреннее сопротивление нагревателя мультиметром и проверьте, что нет обрыва или короткого замыкания на корпус. Сравните с номиналом по маркировке.
Что прислать для расчёта нового патронного ТЭН?
Чертёж, образец или маркировку старого нагревателя. Если нет - укажите диаметр, длину отверстия, мощность, напряжение, тип вывода и рабочую среду.
Какие бывают выводы: угловой вывод или штуцер?
Угловой вывод удобен для установки в труднодоступных местах. Штуцер (M10-M27, G1/2-G1 1/4) подходит для врезки в ёмкость через муфту. Возможен также вывод проводом или металлорукавом.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
