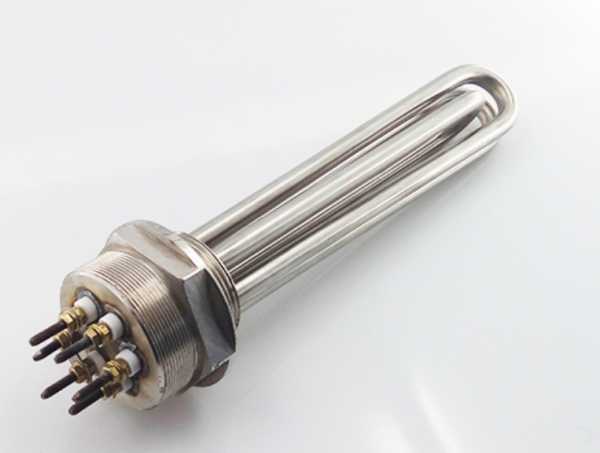

Характеристики
| Тип изделия | Блок ТЭН |
|---|---|
| Мощность | 9 кВт |
| Резьба | G1½" |
| Напряжение | 220/380 В |
| Материал оболочки | Медь |
Где применяется блок ТЭН из меди
Блок ТЭН 9 кВт с резьбой G1½" из меди предназначен для нагрева воды в бойлерах косвенного нагрева, накопительных водонагревателях, купелях и бассейнах с пресной водой.
Также используется в промышленных установках горячего водоснабжения и технологических процессах, где требуется нагрев воды до 100°C. При выборе учитывайте объём бака и требуемую температуру.
Материал оболочки: медь и её ограничения
Медь обеспечивает хорошую теплопередачу и устойчивость к коррозии в пресной воде. Однако в средах с высоким содержанием хлора и соли (бассейны с морской водой, солевой электролиз) медь подвержена гальванической и питтинговой коррозии.
Для таких условий заводские данные рекомендуют титановый нагревательный элемент. Если ваша среда - пресная вода, медный блок - экономичное решение.
Подбор блока: мощность, резьба, напряжение
Блок 9 кВт на 220/380 В состоит из трёх элементов, что обеспечивает равномерную нагрузку по фазам при трёхфазном включении. Резьба G1½" (дюйм 1 1/2") - стандартный посадочный размер для блоков мощностью до 15 кВт.
Удельная мощность на поверхности ТЭН для проточной воды - 8-12 Вт/см², для стоячей - 3-5 Вт/см². При подборе учитывайте объём бака и требуемую температуру. Для точного расчёта мощности используйте формулу с учётом теплопотерь.
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера на производстве пластиковых изделий. Был изготовлен блок на фланце Ø130 мм с тремя U-образными ТЭН по 4,5 кВт, трубка Ø13 мм из стали AISI 304, погружная часть 500 мм.
Второй случай: для энергетического предприятия в Казахстане изготовили блоки 9 кВт с резьбой G1½", оболочка 08Х18Н10Т (кислотостойкая сталь), для воды и антифриза, длина 450 мм.
Конструкция и дополнительные опции
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика.
В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Для защиты от перегрева рекомендуется устанавливать датчик потока и термостат.
Что прислать для расчёта
Для точного подбора блока ТЭН укажите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), требуемую мощность, напряжение, число элементов, погружную длину и место установки.
Если есть модель оборудования или фото старого блока с биркой - это ускорит расчёт.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Блок подходит для оборудования с резьбой G1½" и мощностью до 9 кВт. Уточните посадочный размер и напряжение вашего устройства. Для бассейнов с хлором и солью используйте титановый нагреватель.
Из какой стали сделан блок?
Оболочка блока выполнена из меди. Для агрессивных сред (хлор, соль) применяется титан или кислотостойкая сталь.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу изготавливаются блоки со съёмными элементами. Обратитесь с задачей.
Как проверить старый блок?
Измерьте сопротивление изоляции: по ГОСТ 13268-88 оно должно быть не менее 0,5 МОм в холодном состоянии. Ток утечки - не более 0,75 мА/кВт.
Что прислать для расчёта?
Укажите среду, температуру, присоединение, мощность, напряжение, длину и фото/бирку старого блока.
Можно ли использовать медный блок ТЭН для бассейна с хлором или солью?
Для бассейнов с хлором и солью медь не подходит из-за гальванической и питтинговой коррозии. Требуется титановый нагревательный элемент. Изготавливаются титановые блоки под заказ.
