Характеристики
| Тип | Блок ТЭН для водонагревателя |
|---|---|
| Назначение | Промышленные водонагреватели, СЭВ |
Где применяется и в каком оборудовании

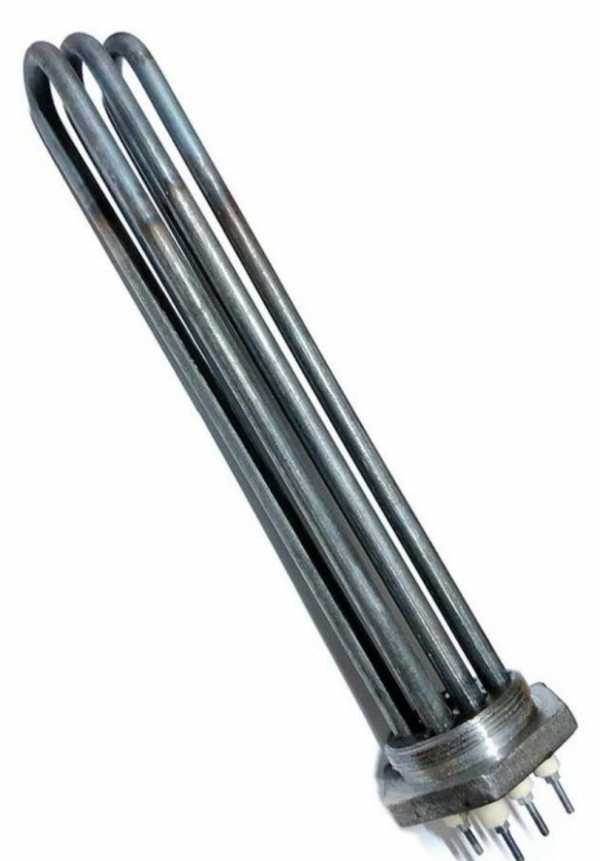

Блок ТЭН для водонагревателя используется в промышленных водонагревателях, проточных электроводонагревателях, подогревателях бассейнов, моечных машинах и купольных посудомоечных машинах. В частности, применяется в оборудовании Elecro Flow Line (с титановым нагревательным элементом, устойчивым к солевому электролизу), Pahlen Compact и Hi-Flow, ZOTA InLine, а также в купелях и бойлерах косвенного нагрева.
Подбор блока ТЭН
Для подбора блока ТЭН необходимо знать: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Расчёт мощности выполняется по формуле с учётом теплоёмкости воды: P[кВт] = V[л]×ΔT[°C]×1,163 / (1000×t[ч]). Удельная мощность и ваттная нагрузка выбираются по условиям эксплуатации, согласно ГОСТ 13268-88.
Из нашей практики
- Производитель котельного и водонагревательного оборудования: блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
- Энергетическое предприятие в Казахстане: блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Конструктивные особенности и материалы
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. Оболочка ТЭН может быть из углеродистой стали 08КП (обозначение «Ч») или нержавеющей стали 08Х18Н10Т (обозначение «НЧ»). Рабочее давление: для 08КП: 4,5 атм, для нержавейки: 6 атм. В комплект могут входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. При выборе материала учитывается риск гальванической коррозии в мокрых ТЭН.
Требования к монтажу и эксплуатации
Монтаж и обслуживание блока под напряжением допускаются только лицам с квалификационной группой по электробезопасности не ниже третьей (для электроустановок до 1000В). Эксплуатация без заземления или с открытой крышкой блока управления запрещена.
Что прислать для расчёта
- Что нагреваем и до какой температуры.
- Присоединение: резьба или фланец, размер.
- Мощность, напряжение, число элементов.
- Погружная длина и место установки.
- Модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Как определить, подходит ли блок ТЭН к моему оборудованию?
Необходимо сверить присоединительные размеры (резьба или фланец), мощность, напряжение и погружную длину. Также можно прислать модель оборудования или фото старого блока с биркой для точного подбора.
Из какой стали делают оболочку ТЭН?
Оболочка может быть из углеродистой стали 08КП (обозначение «Ч») или нержавеющей стали 08Х18Н10Т (обозначение «НЧ»). Выбор зависит от условий эксплуатации и агрессивности среды.
Можно ли отремонтировать блок ТЭН или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы, ремонт затруднён. По заказу мы изготавливаем блоки со съёмными ТЭН, что упрощает замену. Также возможно изготовление с изоляцией или покрытием.
Как проверить старый блок ТЭН перед заказом нового?
Проверьте сопротивление изоляции мегомметром, целостность оболочки, соответствие мощности и напряжения. Сфотографируйте бирку и присоединительные размеры.
Что нужно прислать для расчёта нового блока ТЭН?
Для расчёта необходимы: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружная длина, место установки. Желательно фото старого блока с биркой.
В чём особенность блока ТЭН для промышленного водонагревателя и СЭВ?
Такие блоки рассчитаны на высокую мощность (до десятков кВт), трёхфазное напряжение 380В, часто работают в системах с антифризом или жёсткой водой. Возможно исполнение с гильзой под термопару и фланцевым присоединением.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
