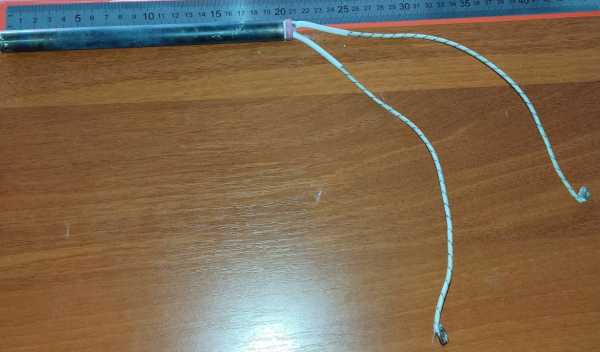

Характеристики
| Тип | Патронный |
|---|---|
| Напряжение | 220 В |
| Мощность | 1000 Вт |
| Диаметр | 16 мм |
| Длина | 20 см |
Где применяется и в каком оборудовании
Патронный тэн вставляется в отверстие и передаёт тепло через корпус. Это удобно для нагрева жидкостей, воздуха и деталей в ограниченном пространстве.
- Предпусковые подогреватели двигателя: подогрев масла в картере или подогрев антифриза в системе охлаждения
- Хотэнды 3D-принтеров: керамический сердечник хотэнда с патронным нагревателем
- Технологические баки и ёмкости с резьбовой муфтой: погружной нагреватель бака для воды и слабых кислотно-щелочных растворов
- Электропаяльники непрерывного нагрева: лужение жала при рабочей температуре
- Элементные анализаторы и лабораторные узлы: встроенная термопара до 16 мм
Как выбрать удельную мощность патронного ТЭН
Удельная мощность патронного ТЭН - это мощность на единицу площади поверхности. Она определяет, как быстро нагреется среда и не будет ли перегрева.
Для воды и слабых растворов берут умеренную удельную мощность. Для масел и антифриза условия другие: важен нагрев без местного перегрева.
У другого производителя рабочая температура патронного ТЭН достигает 500 °C при удельной мощности 50 Вт/см². В паспортах ТЭНП указывают допустимую удельную мощность для конкретной среды.
Что учесть при подборе размеров и выводов
У патронного нагревателя есть необогреваемые (холодные) участки по торцам: со стороны выводов 1,5-3 см, с глухой стороны 1 см. Это важно для зоны уплотнения и длины погружения.
Патронные ТЭН могут комплектоваться резьбовыми штуцерами М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали. Резьбовой штуцер бака или резьбовая муфта G1 1/2 упрощают монтаж.
Встроенная термопара в патронном нагревателе доступна при диаметре корпуса до 16 мм. Это ограничение актуально для компактных лабораторных и измерительных узлов.
В отличие от нагревательного шнура или нагревательной ленты, патронный ТЭН передаёт тепло через корпус в стенку.
Возможности по исполнению
Патронные ТЭН делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя.
По заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару.
Что прислать для расчёта
Чтобы подобрать патронный ТЭН, пришлите параметры старого нагревателя или чертёж посадочного места. Если ёмкость герметичная, укажите рабочее давление бар.
- Диаметр нагревателя и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН к моему оборудованию?
Для ответа нужны размеры, мощность, напряжение и тип вывода. Сравните их со старым нагревателем или пришлите фото маркировки.
Какой нужен зазор в отверстии?
Зазор зависит от диаметра нагревателя и материала гильзы. При расчёте укажите диаметр посадочного отверстия и условия нагрева.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод.
Как проверить старый ТЭН?
Проверьте мультиметром внутреннее сопротивление нагревателя: обрыв или короткое замыкание укажут на неисправность. Также осмотрите изоляцию и контакты.
Что прислать для расчёта?
Пришлите диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность, напряжение, тип вывода, рабочую температуру и модель оборудования.
Как выбрать удельную мощность патронного ТЭН под задачу?
Удельная мощность выбирается по среде нагрева: для воды и слабых растворов - одно значение, для масла и антифриза - другое. В паспортах ТЭНП указывают допустимую удельную мощность для конкретной среды.
