Характеристики
| Тип | патронный ТЭН (ТЭНП) |
|---|---|
| Диаметр | 30 мм |
| Длина | 295 мм |
| Мощность | 1500 Вт |
| Напряжение | 220 В |
Где применяется патронный ТЭНП
Патронные ТЭН (ТЭНП) используются в лабораторном и аналитическом оборудовании, например, в элементных анализаторах. Также они применяются в хотэндах 3D-принтеров (FDM-печать), предпусковых подогревателях двигателя для подогрева антифриза или масла в картере, и в электропаяльниках непрерывного нагрева. В предпусковых подогревателях циркуляция жидкости происходит термосифонным способом, насос не требуется.
Благодаря компактной цилиндрической форме, энп нагреватель (патронный ТЭН) встраивается в узлы с ограниченным пространством - от лабораторных нагревателей до хотэндов 3D-принтеров.
Как измерить старый нагреватель для замены
Для заказа нового патронного ТЭН по образцу необходимо измерить: диаметр нагревателя и диаметр посадочного отверстия, полную длину и длину холодной зоны (негреющей части). Также зафиксируйте мощность и напряжение, указанные на маркировке, или измерьте внутреннее сопротивление нагревателя для расчёта мощности.
Определите тип вывода: длину провода, нужна ли защита (металлорукав, оплётка). Уточните рабочую температуру и среду нагрева. Сделайте фото старого ТЭН с маркировкой - это поможет точно воспроизвести геометрию.
Конструктивные особенности патронных ТЭН

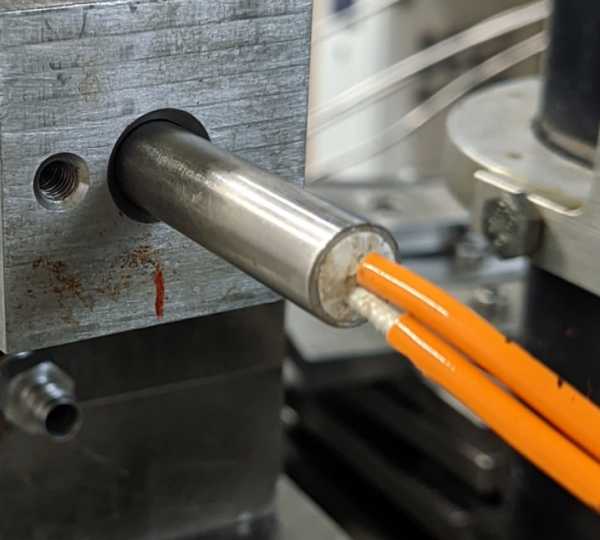

Конструктивно патронный ТЭН (ТЭНП) представляет собой цилиндрический корпус из нержавеющей стали, внутри которого находится нихромовая спираль, изолированная от корпуса. У производителей картриджных нагревателей встречается рекомендация по посадке в отверстие с развёрткой по H7 и зазором на сторону менее 0,05 мм (допускается до 0,1 мм) - точный зазор для вашего диаметра уточняйте отдельно.
Встроенная термопара доступна только при диаметре корпуса до 16 мм - это ограничение важно при встраивании в компактные лабораторные узлы. У производителей патронных ТЭН материал оболочки - нержавеющая сталь, по запросу - углеродистая.
Возможности изготовления по заказу
По заказу делаем патронные ТЭН с нужными размерами: диаметр, длина, мощность, напряжение. Можем выполнить провод требуемой длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец.
Встроенная термопара возможна при диаметре корпуса до 16 мм - для нагревателя 30 мм уточните альтернативный способ контроля температуры. Для подбора достаточно прислать образец или чертёж старого нагревателя.
Что прислать для расчёта нового ТЭН
Для расчёта нового патронного нагревателя (ТЭНП) передайте нам чертёж или образец старого элемента. Укажите диаметр, длину, мощность, напряжение. Если нужна встроенная термопара (возможна при диаметре до 16 мм), сообщите её тип.
Также укажите желаемую длину провода, необходимость защиты вывода, наличие резьбового штуцера или фланца. По этим данным изготовим ТЭН под ваши размеры.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Патронный ТЭНП подходит, если его диаметр, длина, мощность и напряжение соответствуют параметрам вашего оборудования. Для точной проверки сравните с размерами старого нагревателя.
Какой нужен зазор в отверстии для установки?
У производителей картриджных нагревателей встречается рекомендация по посадке с развёрткой по H7 и зазором на сторону менее 0,05 мм (до 0,1 мм). Для конкретного диаметра точный зазор уточняйте отдельно - больший зазор снижает теплопередачу.
Можно ли сделать другой вывод или длину провода?
Да, по заказу мы можем изменить длину провода, применить термостойкую изоляцию, защиту металлорукавом или оплёткой, а также выполнить угловой вывод.
Как проверить старый ТЭН перед заменой?
Измерьте мультиметром внутреннее сопротивление нагревателя - оно должно соответствовать расчётному по мощности и напряжению. Также проверьте целостность изоляции между корпусом и выводами.
Что прислать для расчёта нового ТЭН?
Пришлите образец старого нагревателя или его чертёж с указанием диаметра, длины, мощности, напряжения, типа вывода и длины провода. Если есть маркировка, сфотографируйте её.
Какие размеры нужно измерить у старого нагревателя?
Измерьте диаметр корпуса и посадочного отверстия, полную длину и длину холодной зоны. Зафиксируйте мощность и напряжение с маркировки или рассчитайте по сопротивлению. Уточните тип вывода и длину провода.
