Характеристики

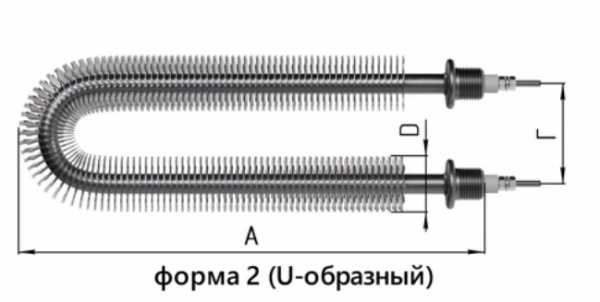

| Форма | U-образный |
|---|---|
| Оребрение | есть |
| Фланец | есть |
| Напряжение | 220 В |
| Мощность | 2 кВт |
Зачем оребрение и когда без него не обойтись
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. Это позволяет при одинаковой мощности работать при более низкой температуре оболочки (ориентир 300-400°C). В бытовых конвекторах с голой наружной решёткой используют именно оребрённый, а не гладкий ТЭН.
Без оребрения не обойтись, когда требуется высокая теплоотдача при ограниченных габаритах и естественной конвекции.
Где применяется и в каком оборудовании
Такой воздушный оребренный ТЭН используется в бытовых электроконвекторах, где работает в режиме естественной конвекции, в конструкции со стальным корпусом и перфорированной декоративной решёткой.
Также применяется в калориферах для обогрева крытых сельскохозяйственных и промышленных зданий. В конвекторах с принудительным обдувом тот же тип оребрённого ТЭН работает в режиме обдува.
Подбор оребрённого ТЭН
При подборе учитывают развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение. Важно знать, есть ли обдув вентилятором и температура воздуха. Для спокойного воздуха (естественная конвекция) удельная нагрузка 2,0-3,0 Вт/см², для движущегося - 5,0-7,0 Вт/см².
Крепление выбирают по месту: штуцер с гайкой или фланец. Материал оребрения - углеродистая или нержавеющая сталь - зависит от условий эксплуатации.
Тепловая защита и безопасность
В конвекторах применяется биметаллический термостат, циклически включающий/выключающий ТЭН для поддержания температуры. При перегреве срабатывает тепловая защита, после остывания происходит автоматический перезапуск. В канальных нагревателях используется двухступенчатая защита: на 80°C (авторесет) и 130°C (аварийная).
Класс электрозащиты I, степень защиты IP20, питание 220-230В 50Гц.
Особенности конструкции
Воздушный оребренный ТЭН выполняется навивкой стальной ленты на трубку (навивочное оребрение). Это увеличивает площадь поверхности и создаёт дополнительное аэродинамическое сопротивление, что полезно в калориферах. По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце.
Что прислать для расчёта
Для точного расчёта необходимы: развёрнутая длина и форма (прямой, U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, наличие обдува и температура воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки совместимости сравните развёрнутую длину, форму, расстояние между выводами, мощность, напряжение и тип крепления с параметрами старого нагревателя. Если есть фото или маркировка - это ускорит подбор.
Нужен ли обдув вентилятором для работы этого ТЭН?
ТЭН может работать как в естественной конвекции (без обдува), так и с принудительным обдувом. При обдуве допустимая мощность на единицу площади выше, поэтому в вентиляторных конвекторах тот же ТЭН выдаёт больше тепла.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭН с другими размерами, формой (прямой или U-образный), типом крепления (штуцер, резьба, фланец) и материалом оребрения.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление изоляции мегомметром (норма не менее 20 МОм), проверьте целостность спирали омметром, осмотрите на наличие вздутий и трещин. Сравните геометрические размеры с новым ТЭН.
Что прислать для расчёта нового ТЭН?
Пришлите развёрнутую длину и форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, информацию об обдуве и температуре воздуха, а также фото или маркировку старого нагревателя.
Зачем оребрение и когда без него не обойтись?
Оребрение увеличивает площадь теплообмена в 10-16 раз, снижая температуру оболочки до 300-400°C. Без него не обойтись, когда нужна компактная конструкция с высокой теплоотдачей при естественной конвекции или в условиях ограниченного пространства.
