Характеристики
| Диаметр | 16 мм |
|---|---|
| Напряжение | 36 В |
| Мощность | 300 Вт |
| Длина | 400 мм |
| Материал корпуса | Сталь |
| Тип | Патронный (одноконцевой) |

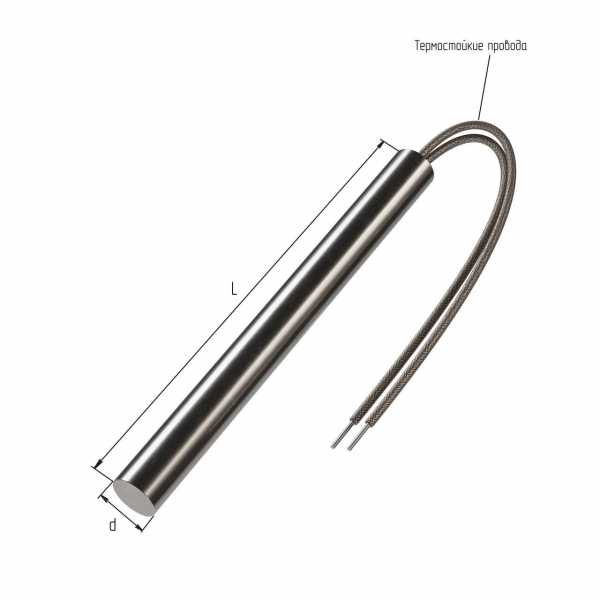

Как читать размеры патронного ТЭН: диаметр, длина, мощность, напряжение
Диаметр 16 мм - это наружный диаметр корпуса, он должен соответствовать посадочному отверстию в оборудовании. Точный зазор посадки уточняйте по чертежу оборудования: слишком малый зазор не даст нагревателю войти, слишком большой ухудшит теплопередачу.
Длина 400 мм - развёрнутая длина корпуса. У патронного нагревателя есть холодные зоны: со стороны выводов около 1,5-3 см, с глухой стороны - 1 см. Рабочая (греющая) часть меньше полной длины.
Мощность 300 Вт и напряжение 36 В определяют внутреннее сопротивление нагревателя. Это низковольтный патронный тэн - применяется там, где нужно безопасное напряжение.
Маркировка на корпусе или в паспорте (ТЭНП) обычно содержит эти параметры. Если маркировка стёрта, можно измерить сопротивление мультиметром и вычислить мощность по формуле P=U²/R.
- Диаметр 16 мм - проверьте допуск посадки
- Длина 400 мм - учтите холодные зоны
- Мощность 300 Вт, напряжение 36 В - низкое напряжение
- Для точного подбора измерьте старый нагреватель
Где применяется и в каком оборудовании
Патронный нагреватель диаметром 16 мм используется в хотэндах 3D-принтеров (FDM-печать), где требуется компактный нагрев сопла. Также в предпусковых подогревателях двигателя - для подогрева антифриза или масла через встройку в блок цилиндров.
В технологических баках и ёмкостях с резьбовой муфтой - как погружной нагреватель бака для воды или слабых кислотных/щелочных растворов. В лабораторном и аналитическом оборудовании, например в элементных анализаторах, где нужен точный локальный нагрев.
- Хотэнды 3D-принтеров
- Предпусковые подогреватели двигателя
- Технологические баки с резьбовой муфтой
- Лабораторное и аналитическое оборудование
Как подобрать патронный ТЭН по параметрам
Главное - диаметр: он должен входить в отверстие с зазором, обеспечивающим теплопередачу. Точный зазор уточняйте по чертежу оборудования. Длина подбирается так, чтобы рабочая зона полностью находилась внутри нагреваемой среды.
Мощность и напряжение выбираются исходя из требуемой температуры и условий теплоотвода. Для низковольтного патронного тэн (36 В) важно сечение питающих проводов. Учитывайте рабочее давление и температуру среды.
По заказу делаем патронные ТЭН с нужной длиной провода, защитой вывода металлорукавом, угловым выводом, резьбовым штуцером или фланцем. Если нужна встроенная термопара - она возможна при диаметре до 16 мм.
- Диаметр посадочного отверстия
- Длина и холодные зоны
- Мощность и напряжение
- Тип вывода и длина провода
- Рабочая температура и среда
Конструктивные особенности патронных ТЭН
Патронные ТЭН - одноконцевые нагреватели: выводы с одной стороны. Корпус стальной, внутри нихромовая спираль в наполнителе (периклаз). Холодные зоны по торцам: со стороны выводов 1,5-3 см, с глухой стороны - 1 см.
У производителей патронные нагреватели комплектуются резьбовыми штуцерами М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавейки или углеродистой стали.
Встроенная термопара доступна при диаметре корпуса до 16 мм - это удобно для компактных узлов. Для низковольтного патронного тэн (36 В) важно сечение провода: при 300 Вт ток значительный, нужен провод соответствующего сечения.
- Одноконцевой вывод
- Холодные зоны по торцам
- Резьбовые штуцеры под заказ
- Термопара до 16 мм
- Нихромовая спираль в наполнителе
Что прислать для расчёта патронного ТЭН
Для расчёта нового патронного нагревателя нужно: диаметр и длина посадочного отверстия, мощность и напряжение, тип вывода (провод, клемма, штуцер), длина провода и нужна ли защита. Также укажите рабочую температуру и что именно нагревается (вода, масло, воздух).
Если есть старый ТЭН - пришлите его фото с маркировкой или чертёж. Можно измерить сопротивление мультиметром для проверки соответствия мощности. Для низковольтных патронных тэн (36 В) важно уточнить, есть ли встроенная термопара.
- Диаметр и длина отверстия
- Мощность и напряжение
- Тип вывода, длина провода, защита
- Рабочая температура и среда
- Фото или маркировка старого ТЭН
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Как узнать, подходит ли этот патронный ТЭН к моему оборудованию?
Сравните диаметр (16 мм) с посадочным отверстием - нужен небольшой зазор для теплового контакта. Длина 400 мм с учётом холодных зон. Напряжение 36 В - проверьте источник питания. Если параметры совпадают, подходит.
Какой нужен зазор в отверстии для патронного ТЭН 16 мм?
Точный зазор зависит от конструкции узла - уточняйте по чертежу оборудования. Отверстие должно быть немного больше номинального диаметра нагревателя для свободной установки, но не настолько, чтобы ухудшить тепловой контакт. ГОСТ 13268-88 задаёт допуск изготовления оболочки трубчатых ТЭН, а не зазор посадки патронного нагревателя.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем патронные ТЭН с нужной длиной провода, защитой металлорукавом, угловым выводом, резьбовым штуцером или фланцем. Укажите требования при заказе.
Как проверить старый патронный ТЭН перед заменой?
Измерьте сопротивление мультиметром. Для 36 В и 300 Вт сопротивление можно рассчитать по закону Ома. Если сопротивление бесконечное - обрыв, если ноль - короткое замыкание. Также проверьте изоляцию между корпусом и выводами.
Что прислать для расчёта патронного ТЭН?
Пришлите диаметр и длину посадочного отверстия, мощность, напряжение, тип вывода, длину провода, рабочую температуру и среду. Если есть старый ТЭН - фото с маркировкой или чертёж.
Как читать размеры патронного ТЭН: диаметр, длина, мощность, напряжение?
Диаметр - наружный размер корпуса, должен совпадать с отверстием с учётом допуска. Длина - полная длина, но рабочая зона меньше из-за холодных концов. Мощность и напряжение определяют сопротивление: P=U²/R.
